26
1 3
2
1
2
4
RESET
70°C 40
60 50
1 3
2
1
2
4
RESET
70°C 40
60 50
1 3
2
1
2
4
RESET
70°C 40
60 50
1 3
2
1
2
4
RESET
70°C 40
60 50
F

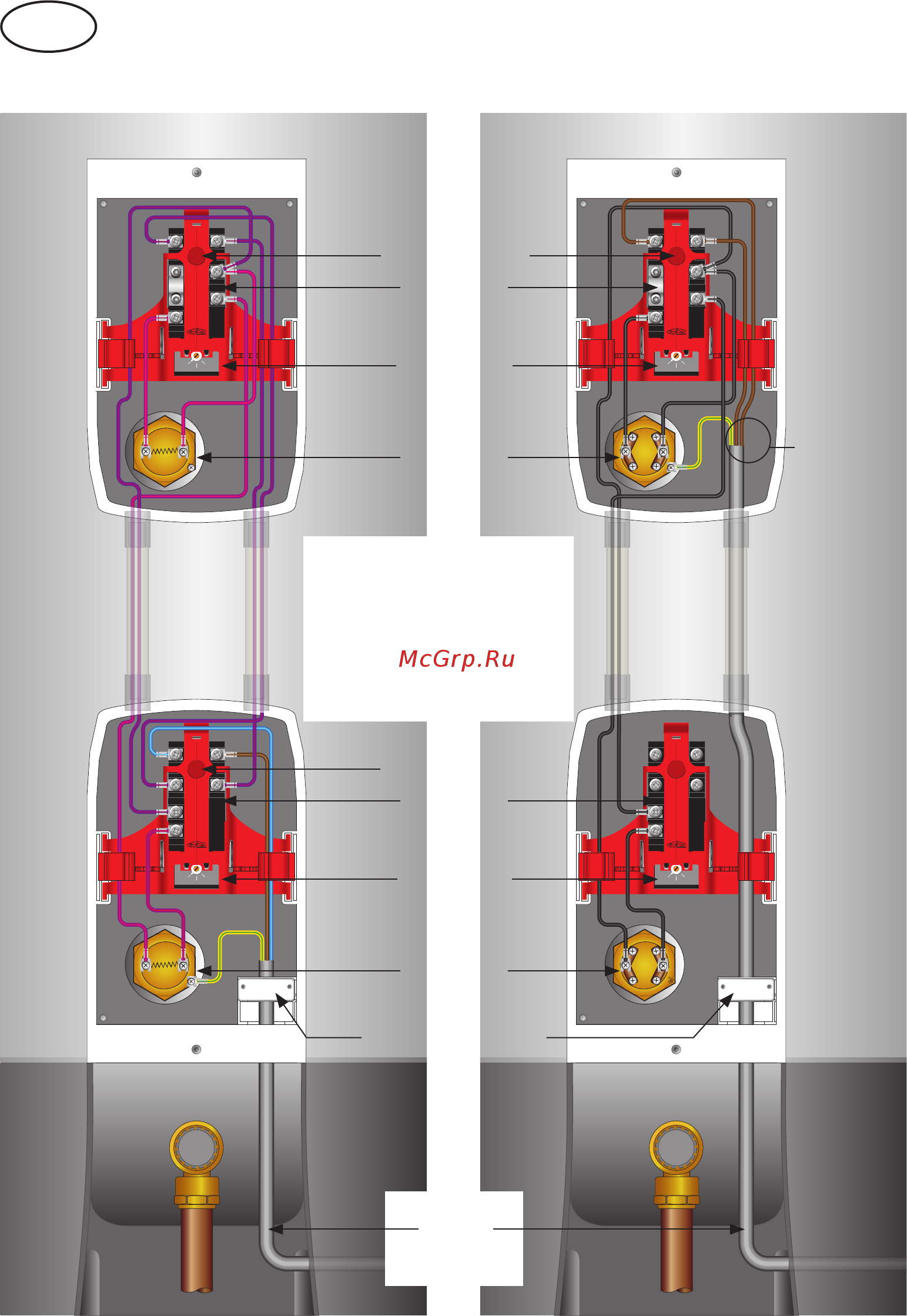

Raccordement électrique – Super SX
Diagramme de raccordement du Super SX
2+2 et 3+3 kW – 230 V mono
Diagramme de raccordement du Super SX
4,5+4,5 kW – 230 V mono
Susceptible de faire l´objet de modications
Interrupteur RàZ
Interrupteur RàZ
Bride de délestage
Thermostat*
TS 2
Thermostat*
TS 2
Température
réglable
Température
réglable
Câble
secteur
dans cache-câble
Câble secteur dans
cache-câble,voir p. 24
Corps
chauffant
RG 5/4” **
230 V mono
Corps
chauffant
RG 5/4” **
230 V mono
Raccor-
dement
à réaliser par
électricien.
NB: Le SX
4,5 +4,5 kW
exige un
raccordement
électrique
xe au boîtier
électrique su-
périeur. Tirez
les câbles
dans la gaine
cache-câbles
de droite et
les raccorder
au boîtier
électrique su-
périeur comme
indiqué. Peut
également être
raccordé en
triphasé.
*
) Si vous optez pour le triphasé,
remplacez le RG par le RGT et
le TTS. Exige des raccords xes
en bas et en haut.
**
) Si l´eau est dure, remplacez
les résistances thermoplongées
par des résistances à fourreau
de protection HE 5/4” de 2 kW.
Voir pièces détachées.
