Способ управления - Super SX & Super SC
Super SC – для работы от
источников альтернативной
энергии
Super SC имеет нагревательный
элемент 5/4” на 3 кВт, аналогичный
стандартному Super S (см.
электрические соединения на стр. 42).
Соединения
Подвод горячей и холодной воды на
смесительный клапан, 15 мм.
Змеевик из нержавеющей стали 0,8 м
2
,
соединение 22 мм.
Super SC может подключаться к
отдельному источнику энергии, как
это показано на иллюстрации.
SC подготовлен к работе от
источников альтернативной энергии.
Централизован-
ное теплоснабже-
ние, газовый,
биотопливный
или
электрический
водонагреватель

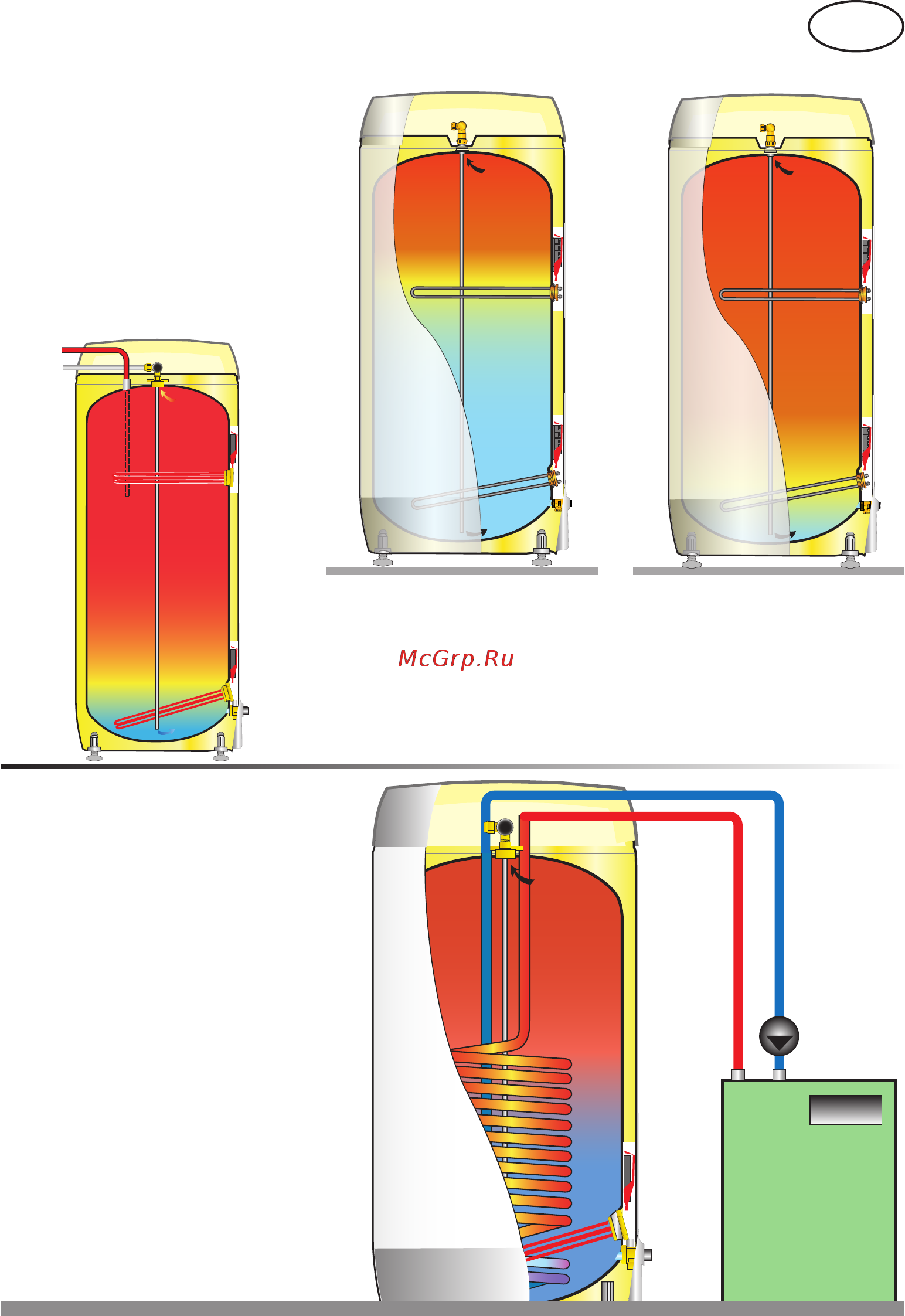

Двойные триггерные элементы
Верхний элемент
нагревает верхнюю часть
бака, быстро подающего
горячую воду.
Затем ток подаётся на
Нижний элемент, который
нагревает оставшуюся воду.
Благодаря триггерному
термостату два этих
элемента никогда не
работают одновременно.
Super SX – два в одном
- экономит энергию, на сдвоенных триггер-
ных элементах.
Super SX 200 & 300 поставляется либо с
нагревательными элементами мощностью 3
(+3) кВт и энергосберегающим переключа-
телем, либо с нагревательными элементами
мощностью 4,5 (+4,5) кВт с двумя патрубка-
ми 3/4” в верхней части без энергосбере-
гающего переключателя, для низкотемпера-
турных альтернативных источников энергии
или варактора.
