Elektrische aansluiting – Super S en SC •
Reserveonderdelen

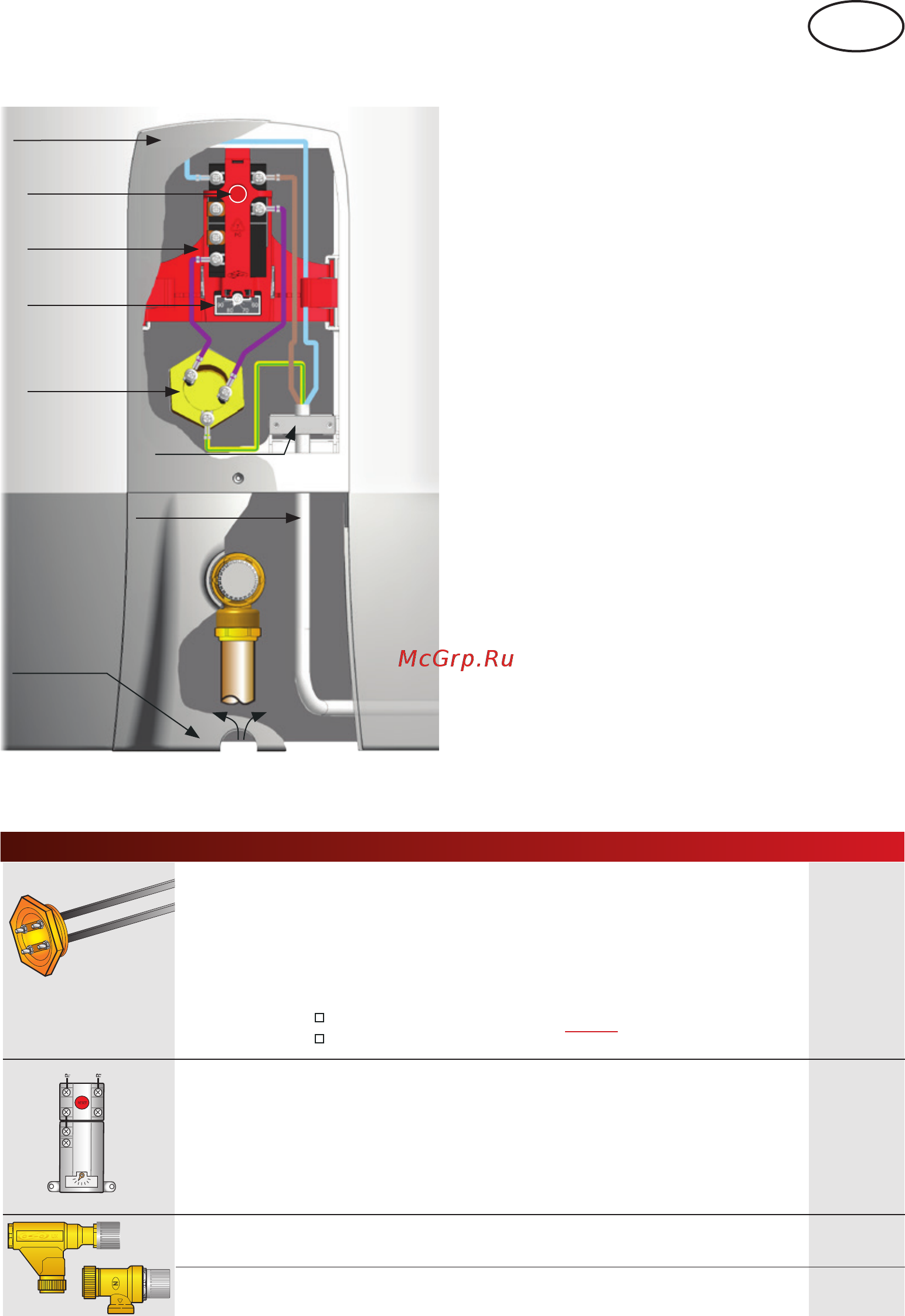

Installatieschema Super S en SC
*
) Bij 3-faseninstallatie kiest u voor RGT en TTS
en vaste elektrische installatie.
**
) Bij kalkhoudend water kiest u voor HE 5/4”
2 kW hulselement. Zie ook reserveonderdelen
(hieronder).
Reset
Trekontlaster
Elektrakap
gemonteerd
Thermostaat*
TS 2
Instelbare
temperatuur
Stroomkabel
- verborgen kabeltracé,
zie pagina 31
Element
RG 5/4” **
230 V 1-fase
SV-kap
eraf klikken
El. thermostaat TS 2 - 1-fase inst. 40-70°C Voor S en SC 801.5825
El. thermostaat TS 2 - 1-fase inst. 60-90°C Voor S en SC 801.5823
Drief. thermostaat TTS - 3-fasen Voor S, SA en SC 801.5804
El. thermostaat TSV Boventhermostaat voor SX 801.5836
Ondertherm. 59T Voor clip & schak. voor SX 801.5837
Schakelaar MM
Voor gebruik met 59T voor SX 801.5877
Ondertherm. TS2
Voor gebruik zonder schakelaar voor SX 801.5823
Mengklep/ UX 15
Instelb. 45-80°, voor alle OSO van -80 801.5729
gecomb. klep UX 22
Als hierboven, voor Super SC 801.5751
Veiligheids- SVK 9
Alleen geschikt voor Super Serie 801.5742
klep 9 bar SV-KT
m. aftap bij bevr.gevaar Alleen geschikt voor Super Serie 801.5748
Reserveonderdelen Super Series
Onderdelen Product OSO-best.nr. Beschrijving NRF-nr.
90 60
Element RG 5/4” - 1,95 kW 1 leiding 230 V 1-fase 801.5191
“ RG 5/4” - 3 kW 1 leiding 230 V 1-fase 801.5192
“ RG 5/4” - 3 kW 3 leidingen 400 V 3-f./230 V 3-f./230 V 1-f. 801.5184
“ HE 5/4” - 1,95 kW 230 V 1-fase 801.5156
“ RH 5/4” met O-ring Huls voor HE 5/4” 801.5182
“
RGT 5/4” - 4,5 kW
230 V 3-fasen 801.5189
Elementsleutel KN 5/4” Staal, witgelakt 801.5195
Stroomkabel 1,5
met trekontlaster Alleen voor 1,95 kW 801.5522
Stroomkabel 2,5
met trekontlaster Voor 3 kW 801.5523
Wijzigingen voorbehouden
