37
Возможны изменения без предварительного уведомления
RU

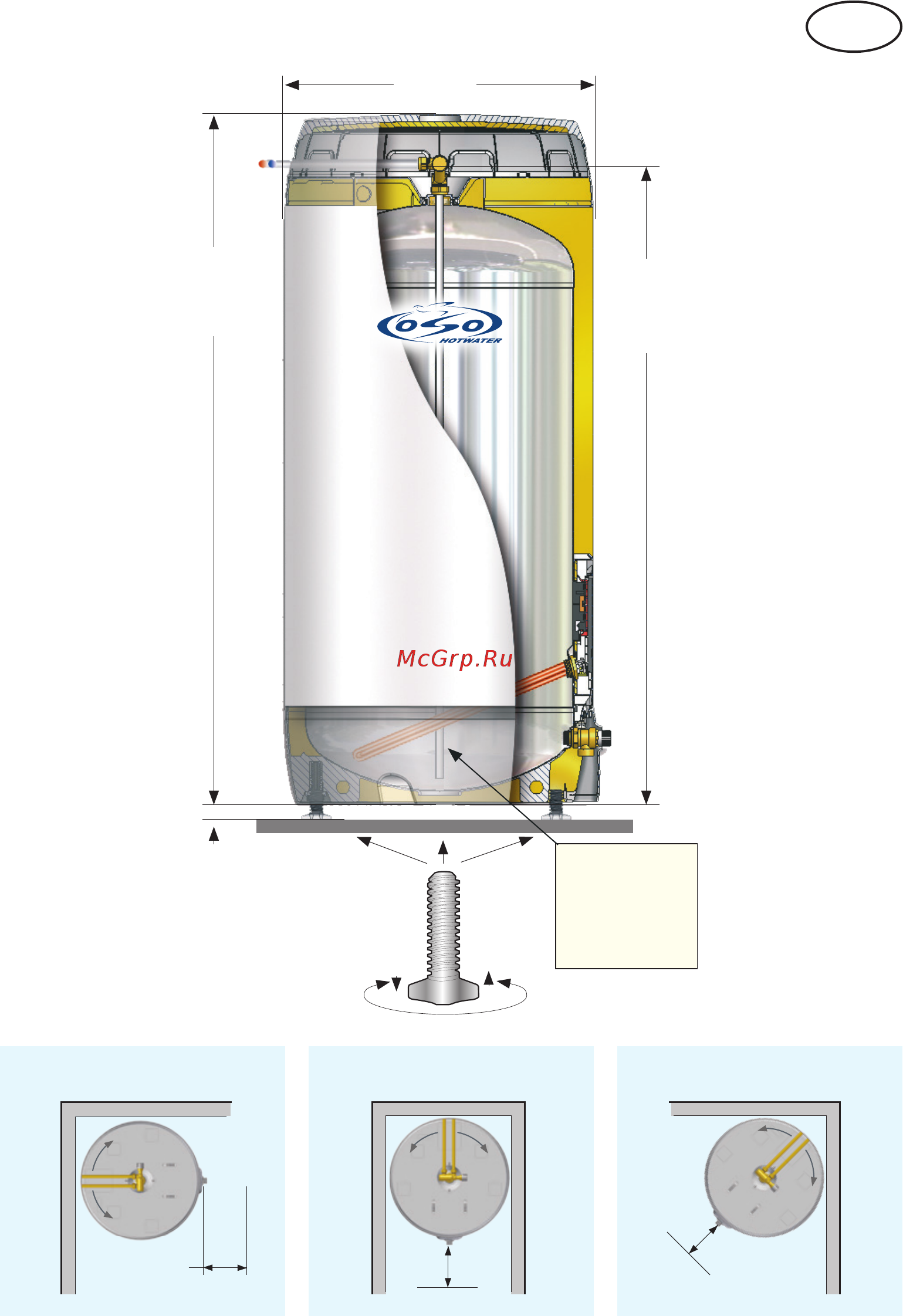

Устанавливается вертикально
0-40
120 л = 850 H
150 л = 1005 H
200 л = 1255 H
300 л = 1730 H
Габаритная высота:
ø580
Регулирующиеся
ножки
3x
Мин. 400 Мин. 400Мин. 400
Левый угол Правый уголНиша
120 л = 790 H
150 л = 960 H
200 л = 1220 H
300 л = 1670 H
Гарантия
действительна
только при
содержании
хлорида менее
250 мг/л.
Лицевая
сторона
Монтажная высота трубы:
мм, регулируемые ножки
Размещение
Разместить на полу, затем
установить в строго вертикаль-
ное положение при помощи
регулируемых ножек, смонти-
рованных на заводе.
Водонагреватель предпочти-
тельно размещать в помеще-
нии, оборудованном стоком
в полу. Позаботьтесь о том,
чтобы перед водонагревате-
лем имелось не менее 400 мм
свободного пространства,
необходимого для обслужива-
ния и ухода.
