Русский
02

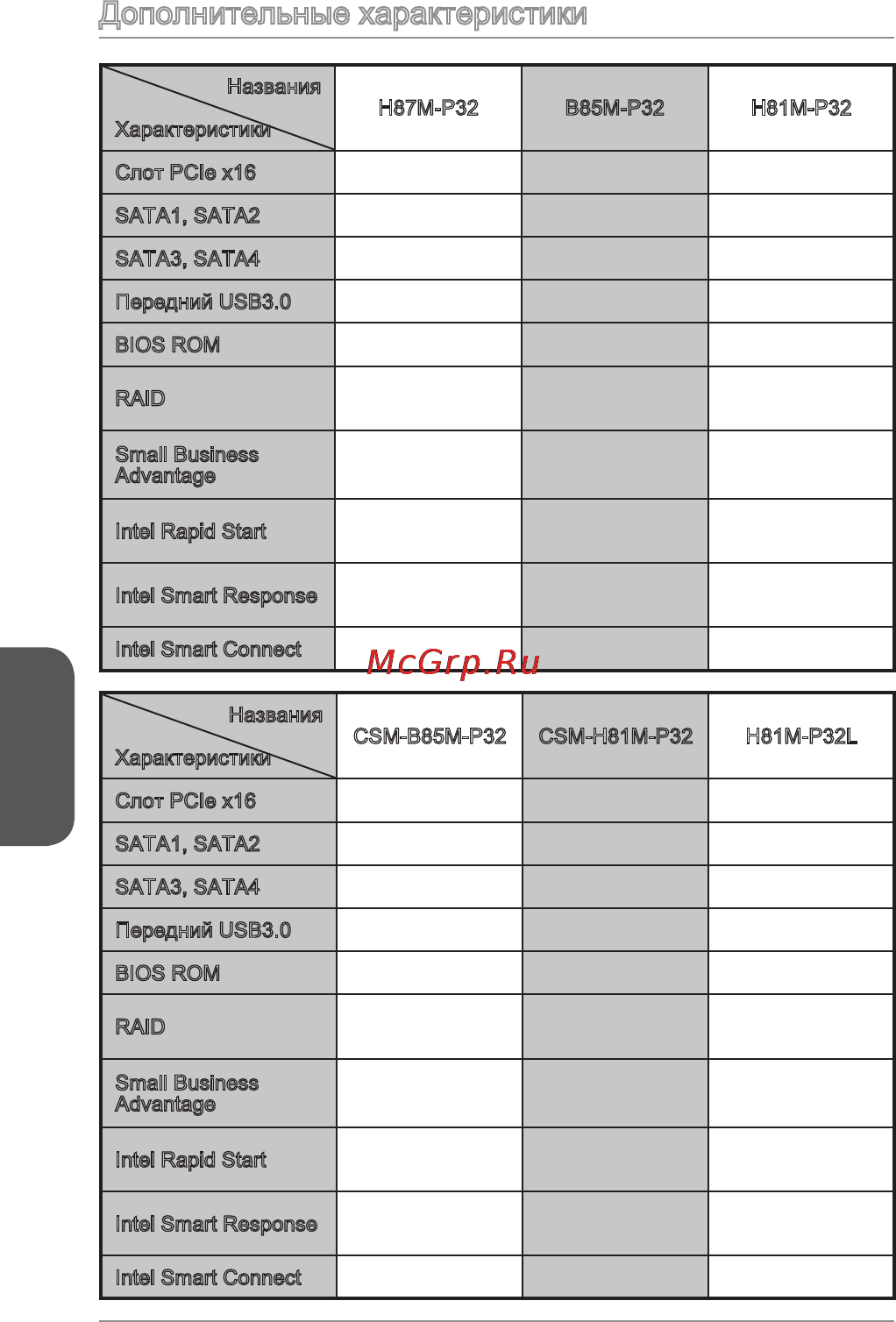

Дополнительные характеристики
Названия
Характеристики
H87M-P32 B85M-P32 H8M-P32
Слот PCIe x6 Gen3 Gen3 Gen2
SATA, SATA2 SATA 6Гб/с SATA 6Гб/с SATA 6Гб/с
SATA3, SATA4 SATA 6Гб/с SATA 3Гб/с SATA 3Гб/с
Передний USB3.0 ● ● ●
BIOS ROM 28Mб 28Mб 64Mб
RAID Поддержка
Не
поддерживает
Не
поддерживает
Small Business
Advantage
Поддержка Поддержка
Не
поддерживает
Intel Rapid Start Поддержка Поддержка
Не
поддерживает
Intel Smart Response Поддержка
Не
поддерживает
Не
поддерживает
Intel Smart Connect Поддержка Поддержка Поддержка
Названия
Характеристики
CSM-B85M-P32 CSM-H8M-P32 H8M-P32L
Слот PCIe x6 Gen3 Gen2 Gen2
SATA, SATA2 SATA 6Гб/с SATA 6Гб/с SATA 6Гб/с
SATA3, SATA4 SATA 3Гб/с SATA 3Гб/с SATA 3Гб/с
Передний USB3.0 ● ● ○
BIOS ROM 28Mб 64Mб 64Mб
RAID
Не
поддерживает
Не
поддерживает
Не
поддерживает
Small Business
Advantage
Поддержка
Не
поддерживает
Не
поддерживает
Intel Rapid Start Поддержка
Не
поддерживает
Не
поддерживает
Intel Smart Response
Не
поддерживает
Не
поддерживает
Не
поддерживает
Intel Smart Connect Поддержка Поддержка Поддержка
