MSI h81m-p32l [36/186] 옵션 사양
![MSI h81m-p32 [36/186] 옵션 사양](/views2/1174281/page36/bg24.png)
한국어
36

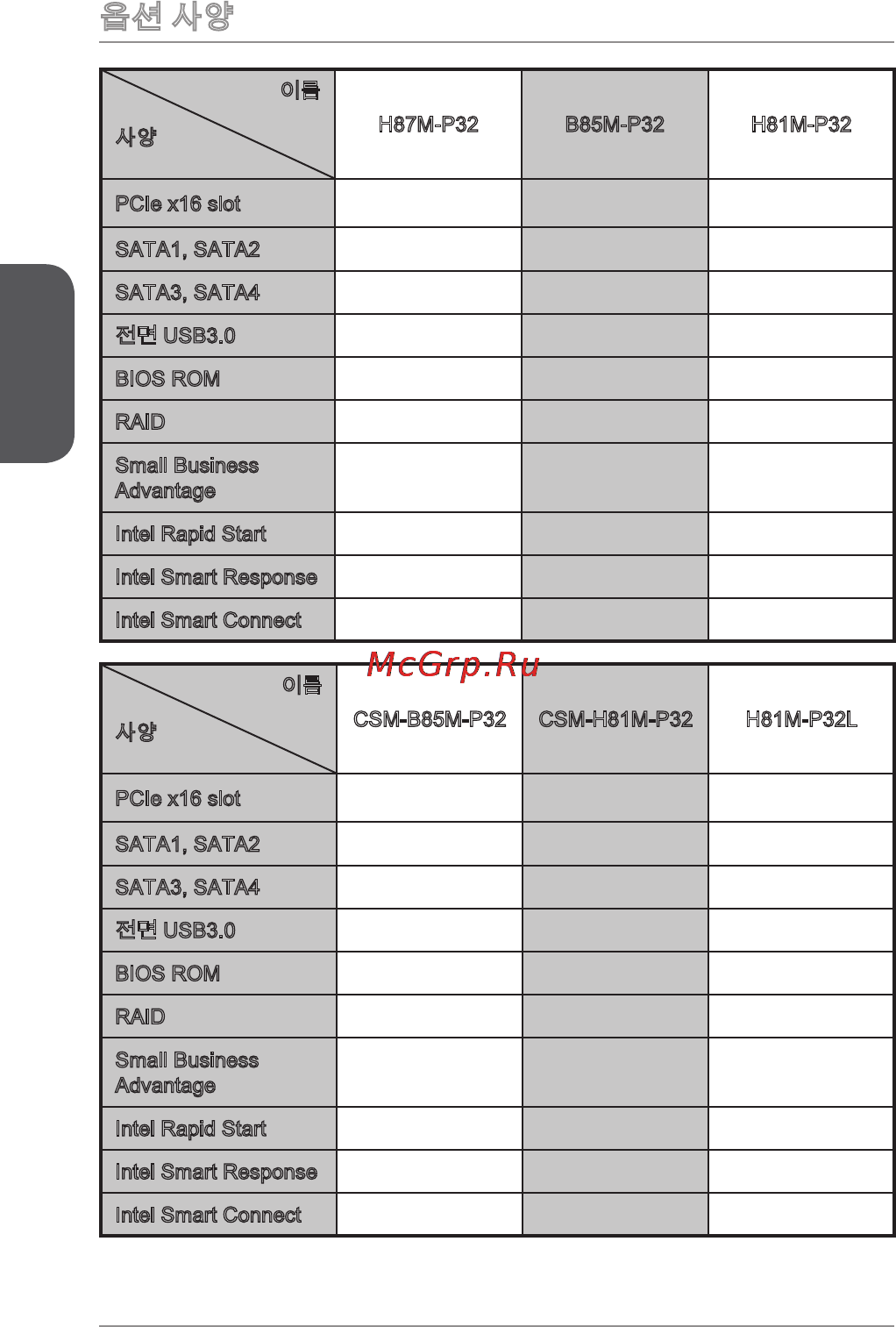

옵션 사양
이름
사양
H87M-P32 B85M-P32 H8M-P32
PCIe x6 slot Gen3 Gen3 Gen2
SATA, SATA2 SATA 6Gb/s SATA 6Gb/s SATA 6Gb/s
SATA3, SATA4 SATA 6Gb/s SATA 3Gb/s SATA 3Gb/s
전면 USB3.0 ● ● ●
BIOS ROM 28Mb 28Mb 64Mb
RAID 지원함 지원하지 않음 지원하지 않음
Small Business
Advantage
지원함 지원함 지원하지 않음
Intel Rapid Start 지원함 지원함 지원하지 않음
Intel Smart Response 지원함 지원하지 않음 지원하지 않음
Intel Smart Connect 지원함 지원함 지원함
이름
사양
CSM-B85M-P32 CSM-H8M-P32 H8M-P32L
PCIe x6 slot Gen3 Gen2 Gen2
SATA, SATA2 SATA 6Gb/s SATA 6Gb/s SATA 6Gb/s
SATA3, SATA4 SATA 3Gb/s SATA 3Gb/s SATA 3Gb/s
전면 USB3.0 ● ● ○
BIOS ROM 28Mb 64Mb 64Mb
RAID 지원하지 않음 지원하지 않음 지원하지 않음
Small Business
Advantage
지원함 지원하지 않음 지원하지 않음
Intel Rapid Start 지원함 지원하지 않음 지원하지 않음
Intel Smart Response 지원하지 않음 지원하지 않음 지원하지 않음
Intel Smart Connect 지원함 지원함 지원함
