MSI h81m-p32l [103/186] Задняя панель
![MSI b85m-p32 [103/186] Задняя панель](/views2/1174281/page103/bg67.png)
Русский
03

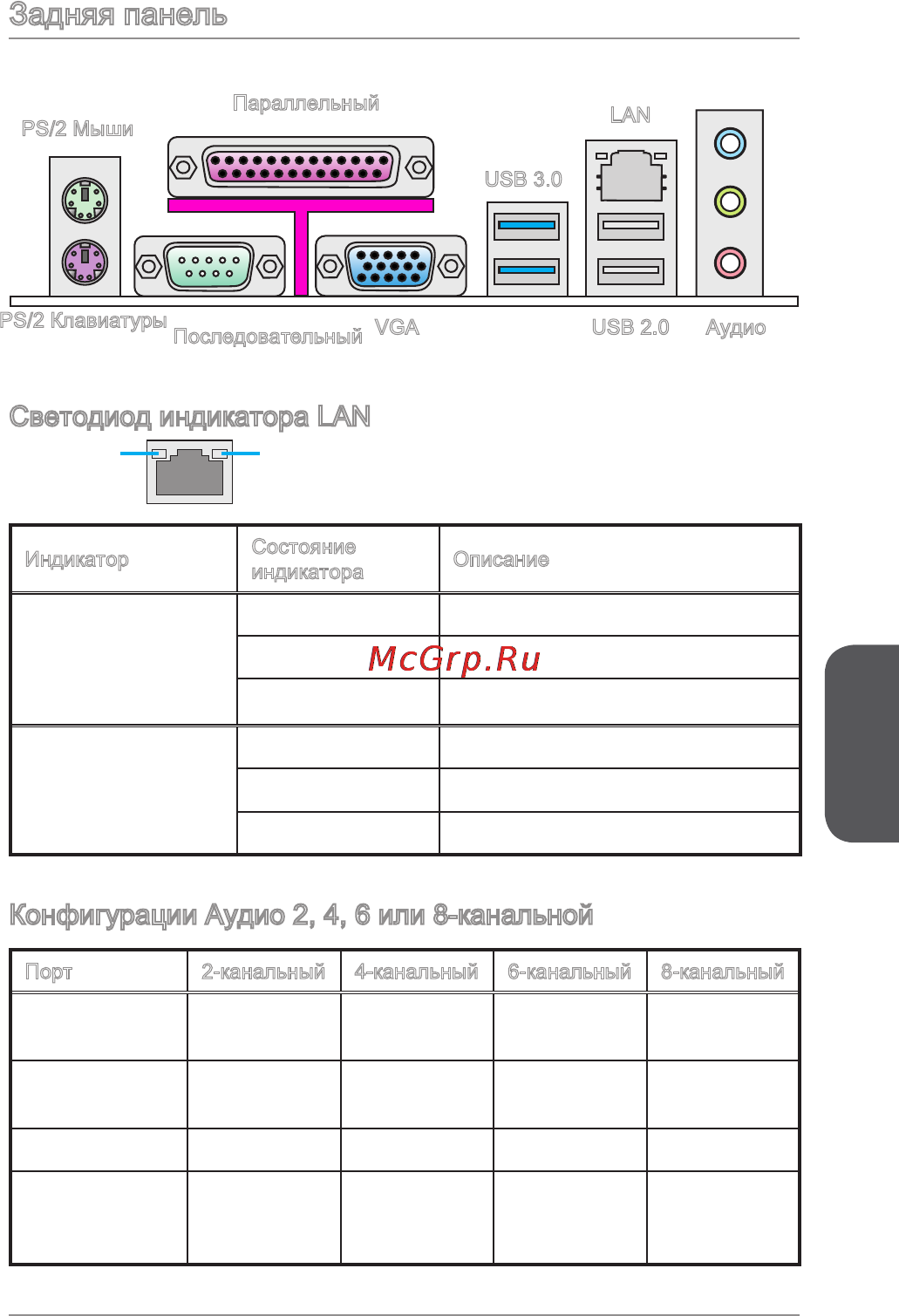

Задняя панель
Светодиод индикатора LAN
LINK/ACT
LED
SPEED
LED
Индикатор
Состояние
индикатора
Описание
Link/ Activity LED
(Подключение/
Работа
индикатора)
Выкл. Не подключен
Желтый Подключен
Мигает Передача данных
Speed LED
(Скорость
передачи данных)
Выкл. 0 Мбит/с подключение
Зеленый 00 Мбит/с подключение
Оранжевый Гбит/с подключение
Конфигурации Аудио 2, 4, 6 или 8-канальной
Порт 2-канальный 4-канальный 6-канальный 8-канальный
Синий
Линейный
вход
RS-выход RS-выход RS-выход
Зеленый
Линейный
выход
FS-выход FS-выход FS-выход
Розовый Микрофон Микрофон CS-выход CS-выход
Аудио на
передней
панели
- - - SS-выход
PS/2 Мыши
PS/2 Клавиатуры
USB 2.0
USB 3.0
VGA
LAN
Параллельный
Последовательный
Аудио
