繁體中文
46

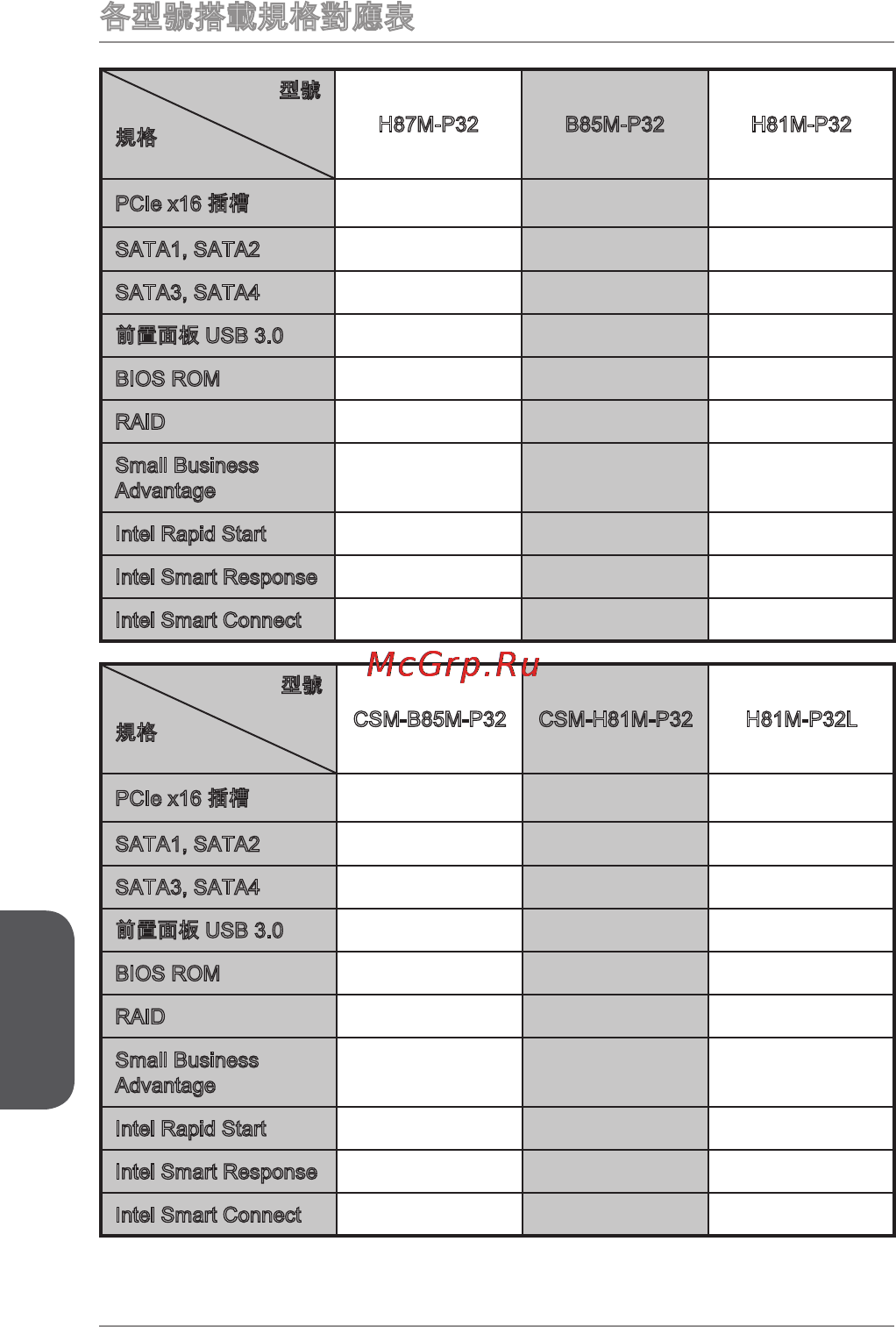

各型號搭載規格對應表
型號
規格
H87M-P32 B85M-P32 H8M-P32
PCIe x6 插槽 Gen3 Gen3 Gen2
SATA, SATA2 SATA 6Gb/s SATA 6Gb/s SATA 6Gb/s
SATA3, SATA4 SATA 6Gb/s SATA 3Gb/s SATA 3Gb/s
前置面板 USB 3.0 ● ● ●
BIOS ROM 28Mb 28Mb 64Mb
RAID 支援 不支援 不支援
Small Business
Advantage
支援 支援 不支援
Intel Rapid Start 支援 支援 不支援
Intel Smart Response 支援 不支援 不支援
Intel Smart Connect 支援 支援 支援
型號
規格
CSM-B85M-P32 CSM-H8M-P32 H8M-P32L
PCIe x6 插槽 Gen3 Gen2 Gen2
SATA, SATA2 SATA 6Gb/s SATA 6Gb/s SATA 6Gb/s
SATA3, SATA4 SATA 3Gb/s SATA 3Gb/s SATA 3Gb/s
前置面板 USB 3.0 ● ● ○
BIOS ROM 28Mb 64Mb 64Mb
RAID 不支援 不支援 不支援
Small Business
Advantage
支援 不支援 不支援
Intel Rapid Start 支援 不支援 不支援
Intel Smart Response 不支援 不支援 不支援
Intel Smart Connect 支援 支援 支援
