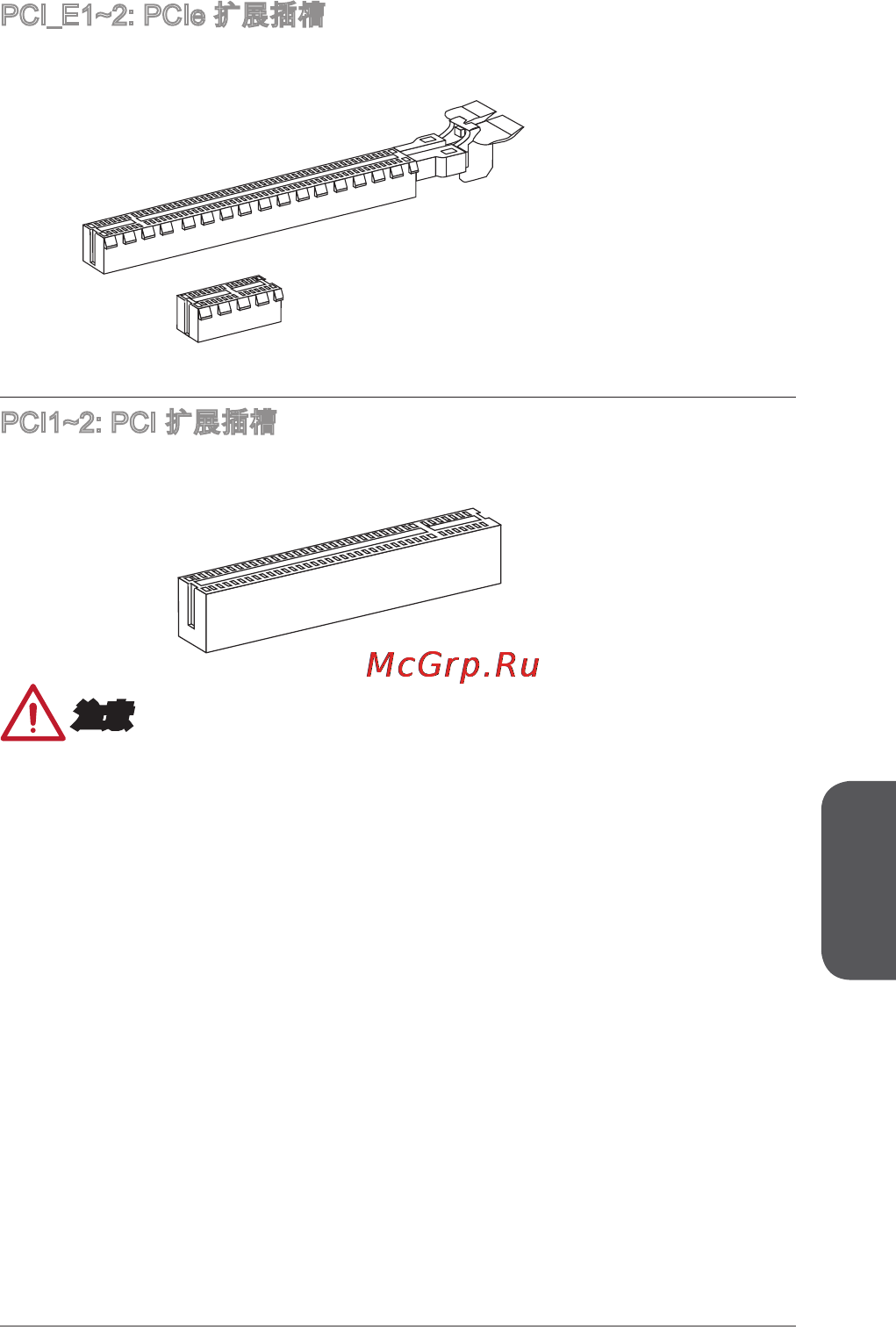

PCI_E~2: PCIe 扩展插槽
此 PCIe 插槽支持PCIe 界面扩展卡。
PCIe x 插槽
PCIe x6 插槽
PCI~2: PCI 扩展插槽
此 PCI 插槽支持 PCI 界面扩展插槽
PCI 插槽
注意
当添加或移除扩展卡时，请首先关闭电源并且从电源插座中拔下电源线。查看关于扩
展卡的文档以便检查必要附件的硬件和软件变化。
