English
4

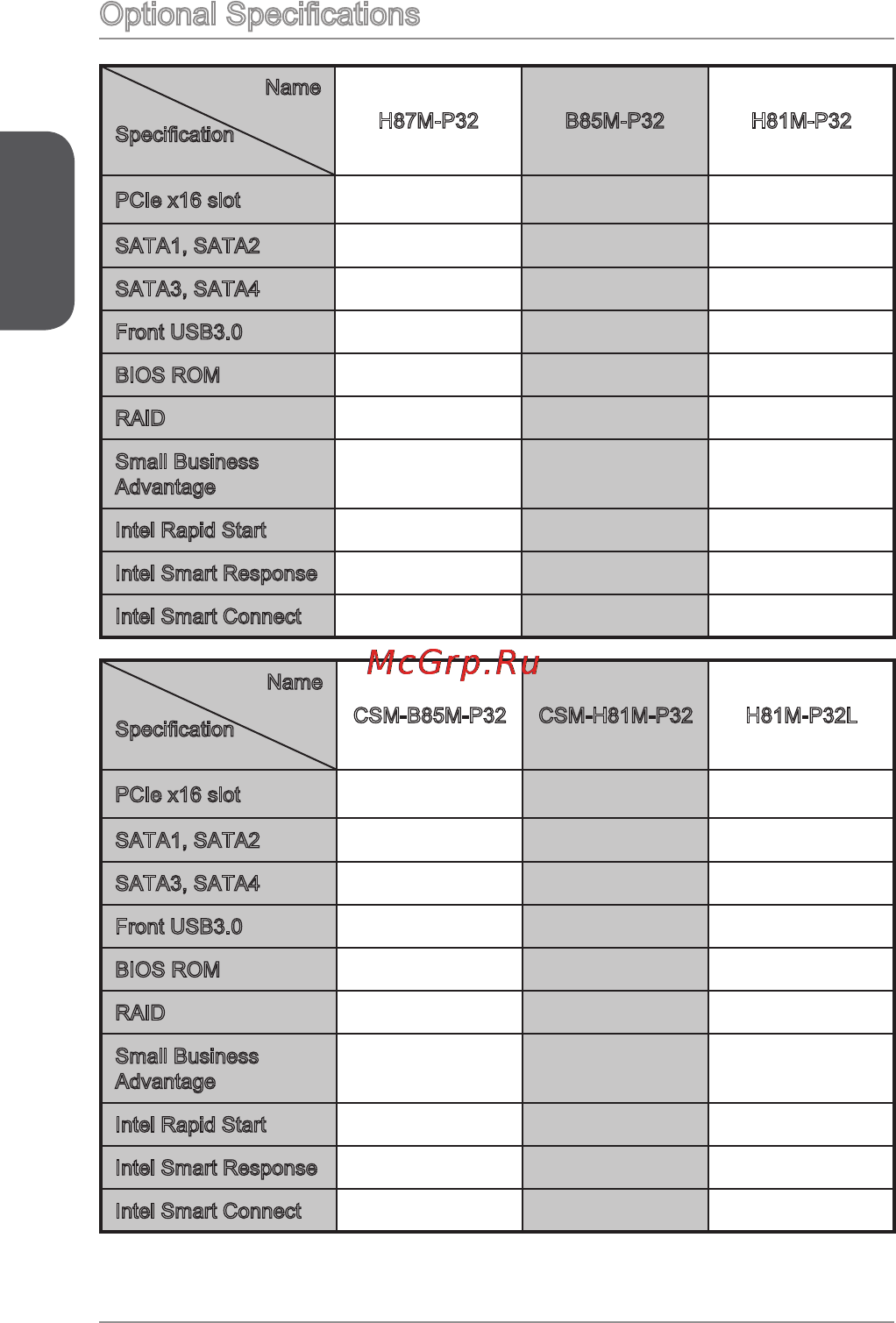

Optional Specications
Name
Specication
H87M-P32 B85M-P32 H8M-P32
PCIe x6 slot Gen3 Gen3 Gen2
SATA, SATA2 SATA 6Gb/s SATA 6Gb/s SATA 6Gb/s
SATA3, SATA4 SATA 6Gb/s SATA 3Gb/s SATA 3Gb/s
Front USB3.0 ● ● ●
BIOS ROM 28Mb 28Mb 64Mb
RAID Supported Not supported Not supported
Small Business
Advantage
Supported Supported Not supported
Intel Rapid Start Supported Supported Not supported
Intel Smart Response Supported Not supported Not supported
Intel Smart Connect Supported Supported Supported
Name
Specication
CSM-B85M-P32 CSM-H8M-P32 H8M-P32L
PCIe x6 slot Gen3 Gen2 Gen2
SATA, SATA2 SATA 6Gb/s SATA 6Gb/s SATA 6Gb/s
SATA3, SATA4 SATA 3Gb/s SATA 3Gb/s SATA 3Gb/s
Front USB3.0 ● ● ○
BIOS ROM 28Mb 64Mb 64Mb
RAID Not supported Not supported Not supported
Small Business
Advantage
Supported Not supported Not supported
Intel Rapid Start Supported Not supported Not supported
Intel Smart Response Not supported Not supported Not supported
Intel Smart Connect Supported Supported Supported
