MSI h81m-p32l [37/186] 후면 패널
![MSI h81m-p32 [37/186] 후면 패널](/views2/1174281/page37/bg25.png)
한국어
37

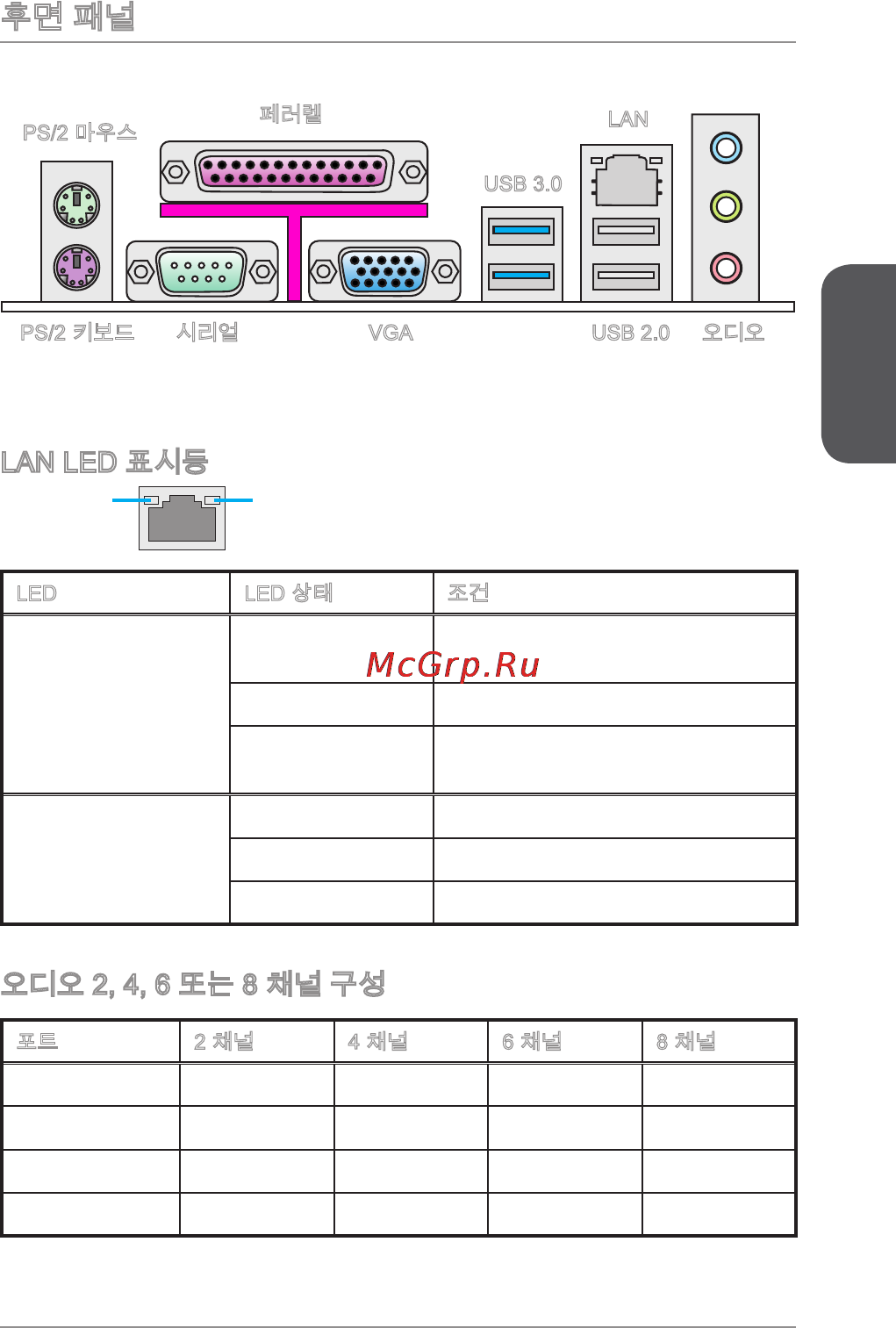

후면 패널
LAN LED 표시등
LINK/ACT
LED
SPEED
LED
LED LED 상태 조건
Link/ Activity LED
(링크/ 통신 LED)
꺼짐
LAN이 올바르게 연결되지 않았
습니다.
노란색 LAN이 올바르게 연결되었습니다.
깜빡임
컴퓨터가 LAN으로 정상적인 통신
중입니다.
Speed LED
(속도 LED)
꺼짐 0 Mbps 속도로 연결되었습니다.
녹색 00 Mbps 속도로 연결되었습니다.
오렌지색 Gbps 속도로 연결되었습니다.
오디오 2, 4, 6 또는 8 채널 구성
포트 2 채널 4 채널 6 채널 8 채널
파란색 라인 입력 RS 출력 RS 출력 RS 출력
회색 라인 출력 FS 출력 FS 출력 FS 출력
핑크색 마이크 마이크 CS 출력 CS 출력
전면 오디오 - - - SS 출력
PS/2 마우스
PS/2 키보드 USB 2.0
USB 3.0
VGA
LAN
페러렐
시리얼 오디오
