繁體中文
59
概觀

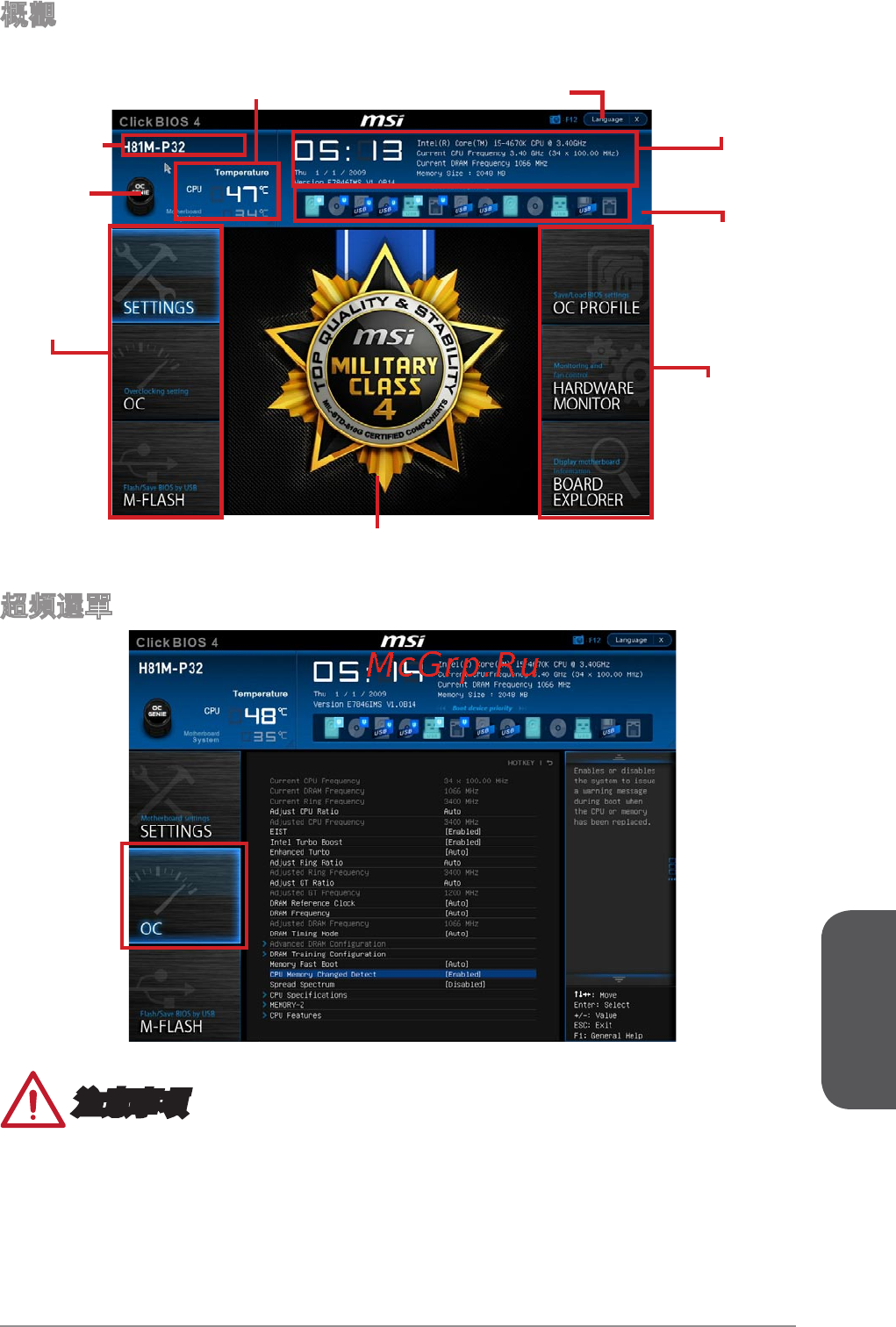

進入BIOS 設定後，主畫面如下圖所示：
溫度監控
語言
系統資訊
開機裝置
順序列
BIOS 選單
顯示選單
BIOS 選單
虛擬 OC
Genie 鈕
產品型號
超頻選單
注意事項
手動超頻功能僅建議由進階使用者進行操作。
恕無法保證超頻動作的成功與否，且如超頻失敗可能會使保固失效或嚴重損壞硬
體。
若您不熟悉超頻，建議使用 OC Genie 功能來輕鬆超頻。
•
•
•
