日本語
69

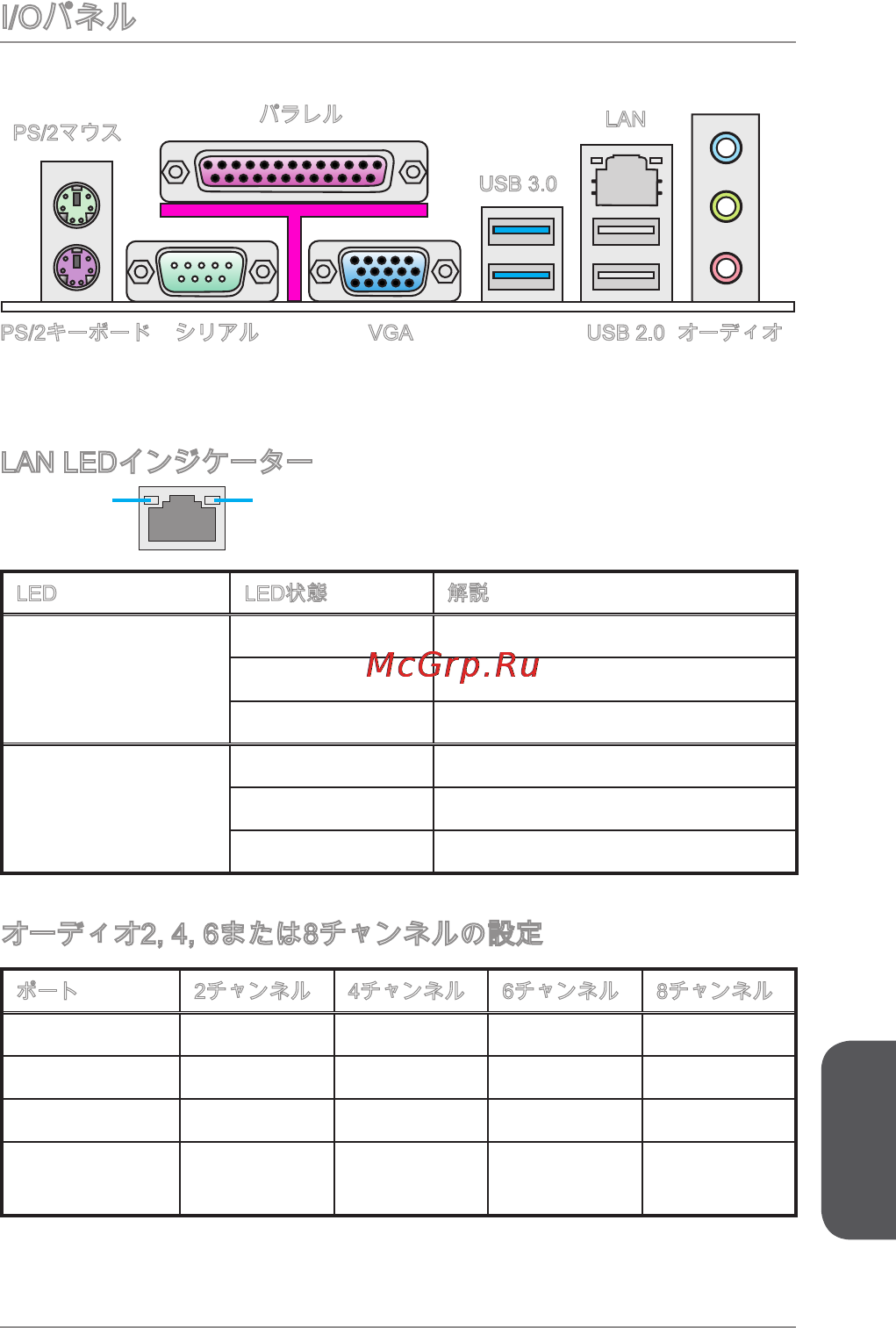

I/Oパネル
LAN LEDインジケーター
LINK/ACT
LED
SPEED
LED
LED LED状態 解説
Link/ Activity LED
(リンク/アクティビ
ティLED)
O リンクしていません。
黄色 リンクしています。
点滅 データが通信中です。
Speed LED
(スピードLED)
O 0 Mbpsの通信速度
緑色 00 Mbpsの通信速度
オレンジ Gbpsの通信速度
オーディオ2, 4, 6または8チャンネルの設定
ポート 2チャンネル 4チャンネル 6チャンネル 8チャンネル
青色 Line in RS-Out RS-Out RS-Out
緑色 Line out FS-Out FS-Out FS-Out
ピンク Mic Mic CS-Out CS-Out
フロント
オーディオ
- - - SS-Out
PS/2マウス
PS/2キーボード USB 2.0
USB 3.0
VGA
LAN
パラレル
シリアル オーディオ
