Français
Fr-19

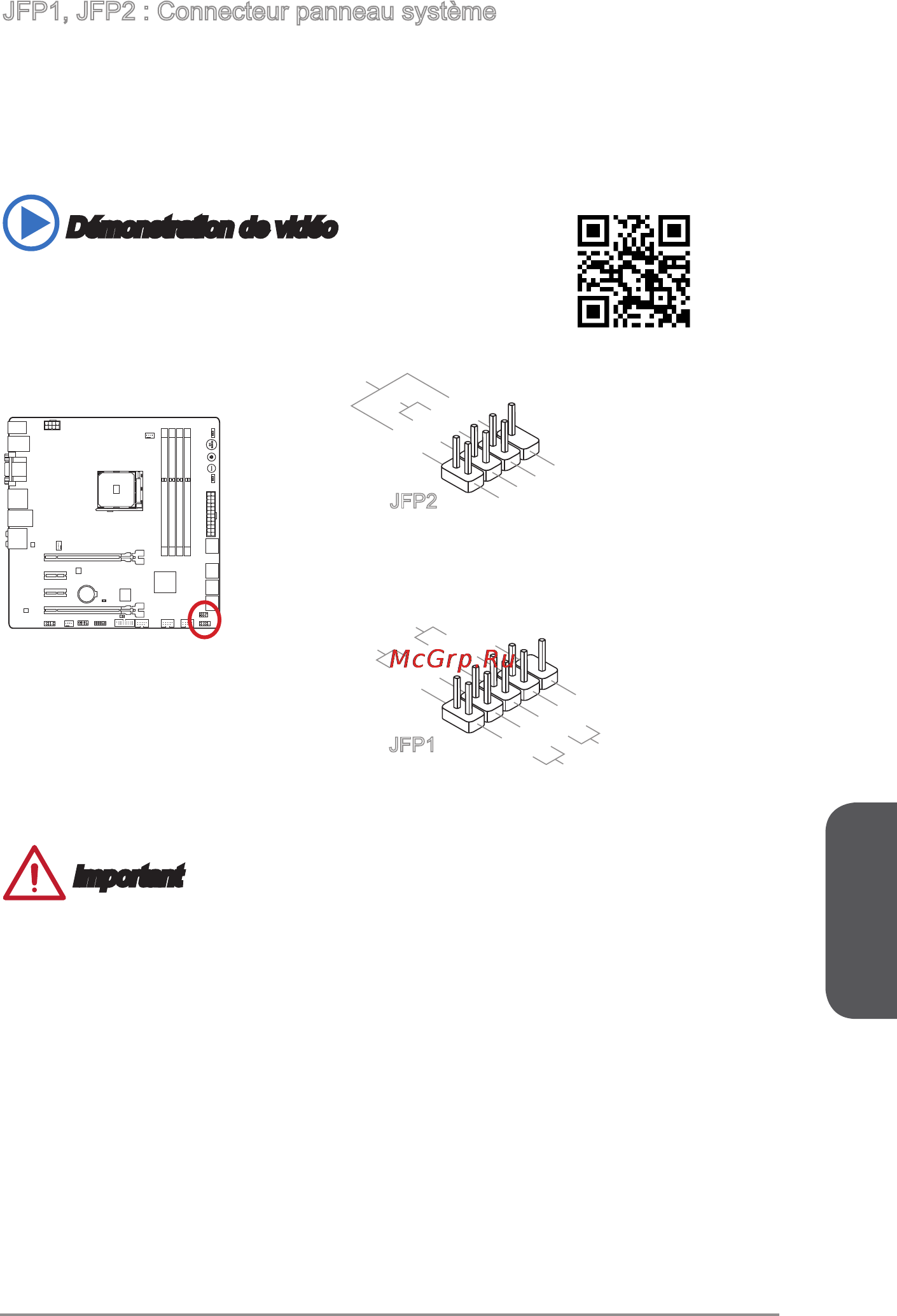

JFP1, JFP2 : Connecteur panneau système
Ces connecteurs se connectent aux interrupteurs et LEDs du panneau avant. Le JFP1
est conforme au guide de conception de la connectivité Entrée/sortie du panneau
avant Intel
®
. Lors de l’installation des connecteurs du panneau avant, veuillez utiliser
le M-Connector en option an de vous simplier l’installation. Connectez tous les ls
du boîtier à M-Connector et puis connectez le M-Connector à la carte mère.
Démonstration de vidéo
Voir le vidéo pour l’installation des connecteurs du panneau
avant.
http://youtu.be/DPELIdVNZUI
1.+
3.-
10.No Pin
5.-
Reset S
witch
HDD LE
D
P
ower Switch
P
ower LED
7.+
9.Reserved
8.-
6.+
4.-
2.+
JFP1
1.Ground
3.Suspend LE
D
5.Power LE
D
7.No Pin
8.+
6.-
4.+
2.-
Buzzer
S
peaker
JFP2
Important
•
Sur les branchements du boîtiers, les broches marquées par de petits triangles sont
des ls positifs. Veuillez utiliser les diagrammes ci-dessus et l’explication relative
au M-Connector en option pour déterminer la bonne orientation et la position des
connecteurs.
•
La majorité des connecteurs sur le panneau avant du boîtier d’ordinateur sont
connectés au JFP1 à l’origine.
