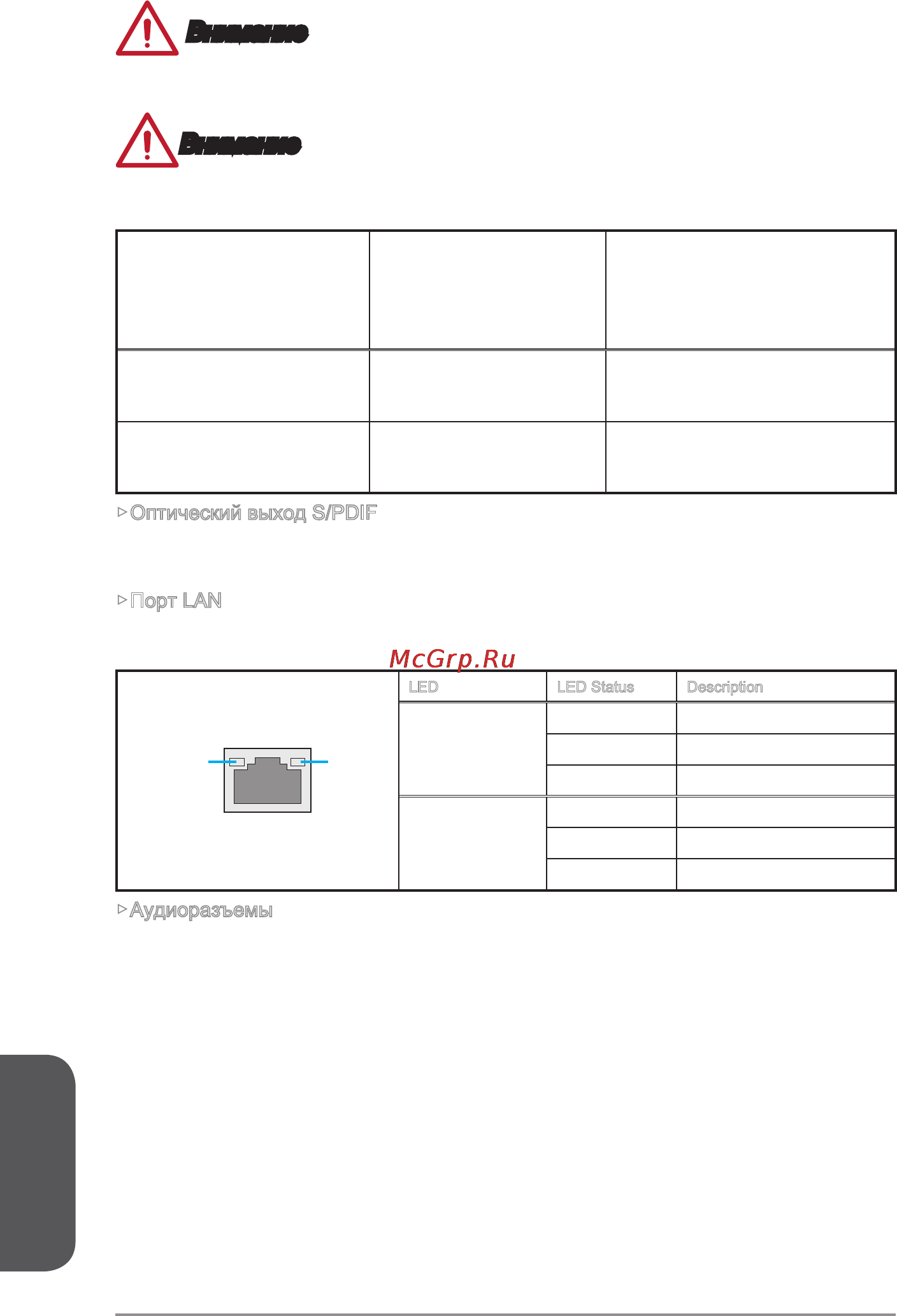

Русский
Ru-8
Внимание
DisplayPort не поддерживает режим "Hot-plug". Перед подключением или
отключением монитора убедитесь, что компьютер выключен.
Внимание
Данная платформа поддерживает функции dual-display(два дисплея)/ triple-
display (три дисплея).
VGA + DVI-D /
VGA + HDMI /
DVI-D + HDMI /
DVI-D + DisplayPort /
HDMI + DisplayPort
VGA + DVI-D + HDMI /
DVI-D + HDMI + DisplayPort
Режим расширения
(Расширение рабочего стола на
второй и третий монитор)
◯ ◯
Режим «клонирование»
(Изображения на мониторах
совпадают)
◯ ◯
▶Оптический выход S/PDIF
Разъем S/PDIF (цифровой интерфейс Sony/Philips) предназначен для передачи
цифрового аудио на внешние громкоговорители через оптоволоконный кабель.
▶Порт LAN
Стандартный разъем RJ-45 для подключения к локальной вычислительной сети
(LAN).
LINK/ACT
LED
SPEED
LED
LED LED Status Description
Link/ Activity LED
O No link
Yellow Linked
Blinking Data activity
Speed LED
O 10 Mbps connection
Green 100 Mbps connection
Orange 1 Gbps connection
▶Аудиоразъемы
Эти разъемы используются для подключения аудиоустройств. Цвет разъема
определяет его функцию.
■ Голубой — линейный вход: Служит для подключения внешних источников
звукового сигнала.
■ Зеленый — линейный выход: Разъем для подключения динамиков или
наушников.
■ Розовый — микрофон: Разъем для подключения микрофона.
■ Черный - RS-Out: Выход для подключения тыловых динамиков в режимах
4/ 5.1/ 7.1.
■ Оранжевый- CS-Out: Выход для подключения центрального динамика/
сабвефера в режимах 5.1/ 7.1.
■ Серый- SS-Out: Выход для подключения боковых динамиков в режиме
7.1.
