Русский
Ru-2

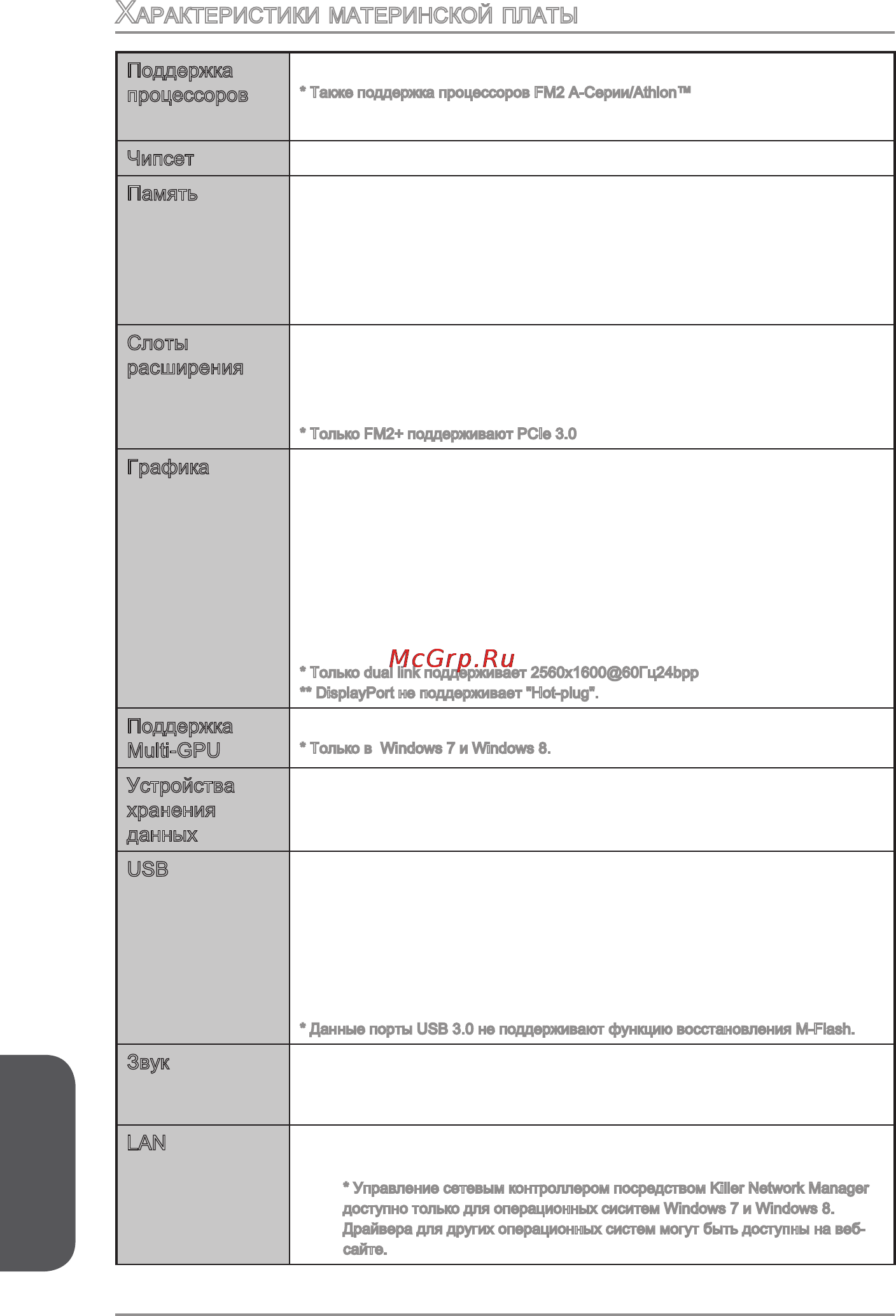

Характеристики материнской платы
Поддержка
процессоров
■ AMD Сокет FM2+ A-Серии/Athlon™
* Также поддержка процессоров FM2 A-Серии/Athlon™
Чипсет ■ AMD A88X
Память ■ 4x DDR3 слота памяти с поддержкой до 64ГБ
■ Поддержка DDR3 2400 (OC)/ 2133/ 1866/ 1600/ 1333 МГц
■ Двухканальная архитектура памяти
■ Поддержка non-ECC, небуферизованной памяти
■ Поддержка AMD Memory Prole (AMP)
■ Поддержка Extreme Memory Prole (XMP)
Слоты
расширения
■ 2x слота PCIe x16
- PCI_E1 поддержка PCIe 3.0 x16*
- PCI_E4 поддержка PCIe 3.0 x8*
■ 2x слота PCIe 2.0
* Только FM2+ поддерживают PCIe 3.0
Графика ■ 1x порт VGA, с поддержкой максимального разрешения
1920x1200 @ 60Гц, 24bpp
■ 1x порт DVI-D, с поддержкой максимального разрешения
2560x1600@60Гц, 24bpp*/ 1920x1200 @ 60Гц, 24bpp
■ 1x порт HDMI, с поддержкой максимального разрешения
4096x2160@24Гц, 36bpp**/ 3840x2160@30Гц, 36bpp**/
1920x1200@120Гц, 36bpp и 1920x1200@60Гц, 36bpp
■ 1x DisplayPort, с поддержкой максимального разрешения
4096x2160@24Гц, 24bpp**
* Только dual link поддерживает 2560x1600@60Гц24bpp
** DisplayPort не поддерживает "Hot-plug".
Поддержка
Multi-GPU
■ Поддержка технологии -Way AMD® CrossFire
TM
Technology*
* Только в Windows 7 и Windows 8.
Устройства
хранения
данных
■ Чипсет AMD
®
A88X
- 8x порта SATA 6Гб/с
- Поддержка RAID 0, RAID1, RAID5 и RAID 10
USB ■ Чипсет AMD
®
A88X
- 4x порта USB 3.0 (2 порта на задней панели, 2 порта
доступны через внутренние USB разъемы)
- 8x портов USB 2.0 (4 порта на задней панели, 6 портов
доступны через внутренние USB разъемы)
■ VIA VL806 контроллер
- 2x портаUSB 3.0 на задней панели*
* Данные порты USB 3.0 не поддерживают функцию восстановления M-Flash.
Звук ■ Realtek® ALC1150 Codec
- 7.1-канальный High Denition Audio
- выход S/PDIF
LAN ■ Killer E2205 Гигабитный Сетевой контроллер
- 1x порт LAN на задней панели
* Управление сетевым контроллером посредством Killer Network Manager
доступно только для операционных сиситем Windows 7 и Windows 8.
Драйвера для других операционных систем могут быть доступны на веб-
сайте.
