Français
Fr-29

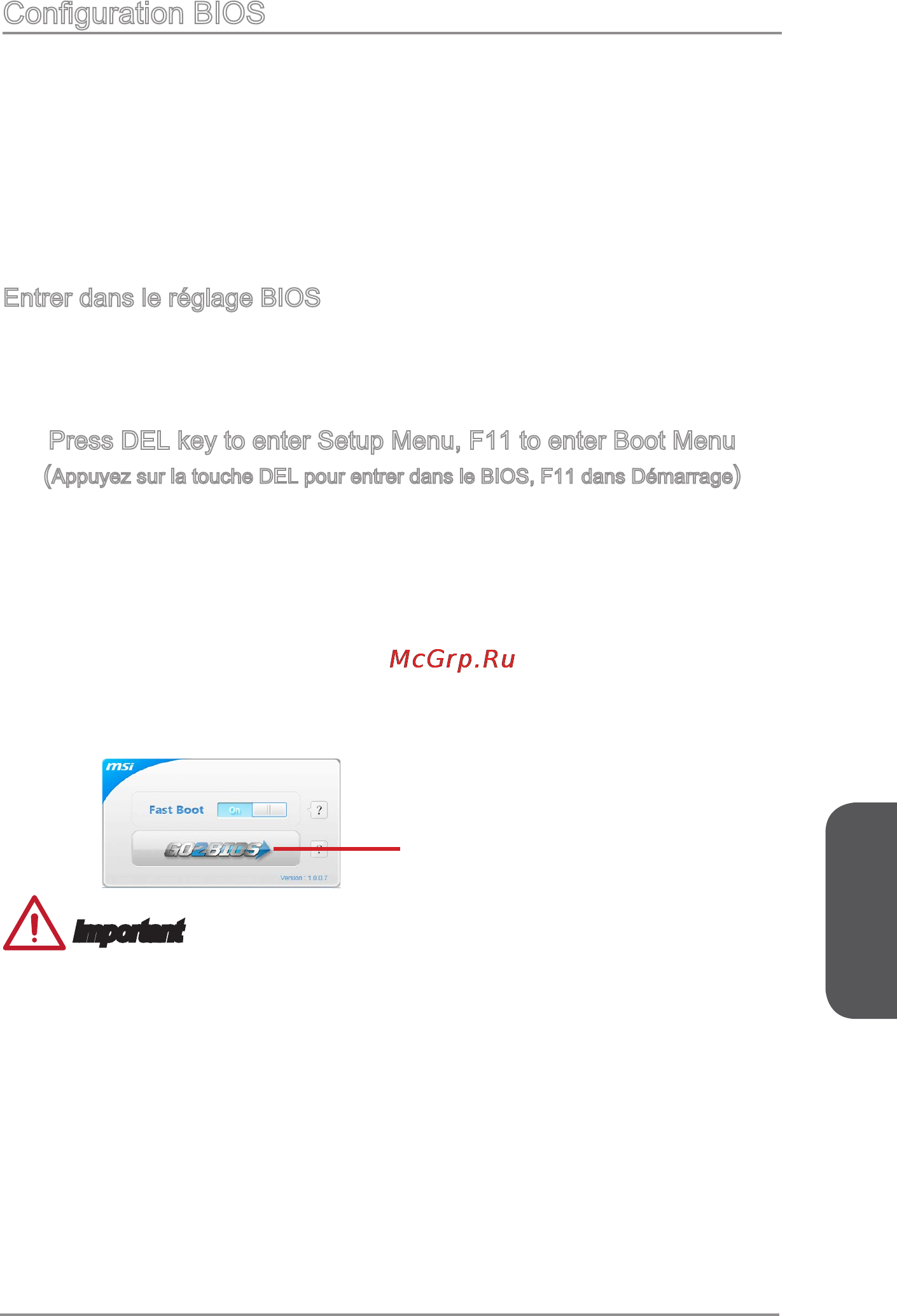

Conguration BIOS
CLICK BIOS est développé par MSI qui fournit une interface graphique utilisateur pour
régler les paramètres du BIOS a l'aide de la souris et du clavier.
Avec CLICK BIOS, vous pouvez modier les réglages BIOS, surveiller la température
du CPU, choisir la priorité de périphérique démarrage et voir les informations
du système tel que le nom du CPU, la capacité DRAM, la version du système
d’exploitation et du BIOS. Vous pouvez importer et exporter les données de
paramétrages pour les sauvegarder et les partager avec vos amis.
Entrer dans le réglage BIOS
Allumez l’ordinateur et le système lancera le processus POST (Test automatique
d’allumage). Lorsque le message ci-dessous apparaît à l’écran, appuyez sur la touche
<DEL> pour entrer dans le Réglage:
Press DEL key to enter Setup Menu, F11 to enter Boot Menu
(Appuyez sur la touche DEL pour entrer dans le BIOS, F11 dans Démarrage)
Si le message disparaît avant que vous ne répondiez et que vous souhaitez encore
entrer dans le BIOS, redémarrez le système en éteignant puis en rallumant en
appuyant sur le bouton RESET (Réinitialiser). Vous pouvez également redémarrer le
système en appuyant simultanément sur les touches <Ctrl>, <Alt>, et <Delete>.
MSI fournit deux façons supplémentaires pour entrer dans la conguration BIOS. Vous
pouvez cliquez sur l’onglet “GO2BIOS” à l’écran d’utilitaire “MSI Fast Boot” ou appuyez
sur le bouton “GO2BIOS" physique (en option) sur la carte mère pour permettre au sys-
tème d’aller dans la conguration BIOS directement au prochain démarrage.
Cliquez sur l'onglet
"GO2BIOS" depuis l'écran
d'utilitaire "MSI Fast Boot".
Important
•
Veuillez vous assurer d’avoir installé l’utilitaire “MSI Fast Boot” avant d’utiliser le
service pour accéder à la conguration du BIOS.
•
Les menus du BIOS décrits ici sont mis à jour régulièrement. La description ci
dessous peut donc être légèrement diérente et ne doit être considérée que comme
une référence.
