Русский
Ru-35

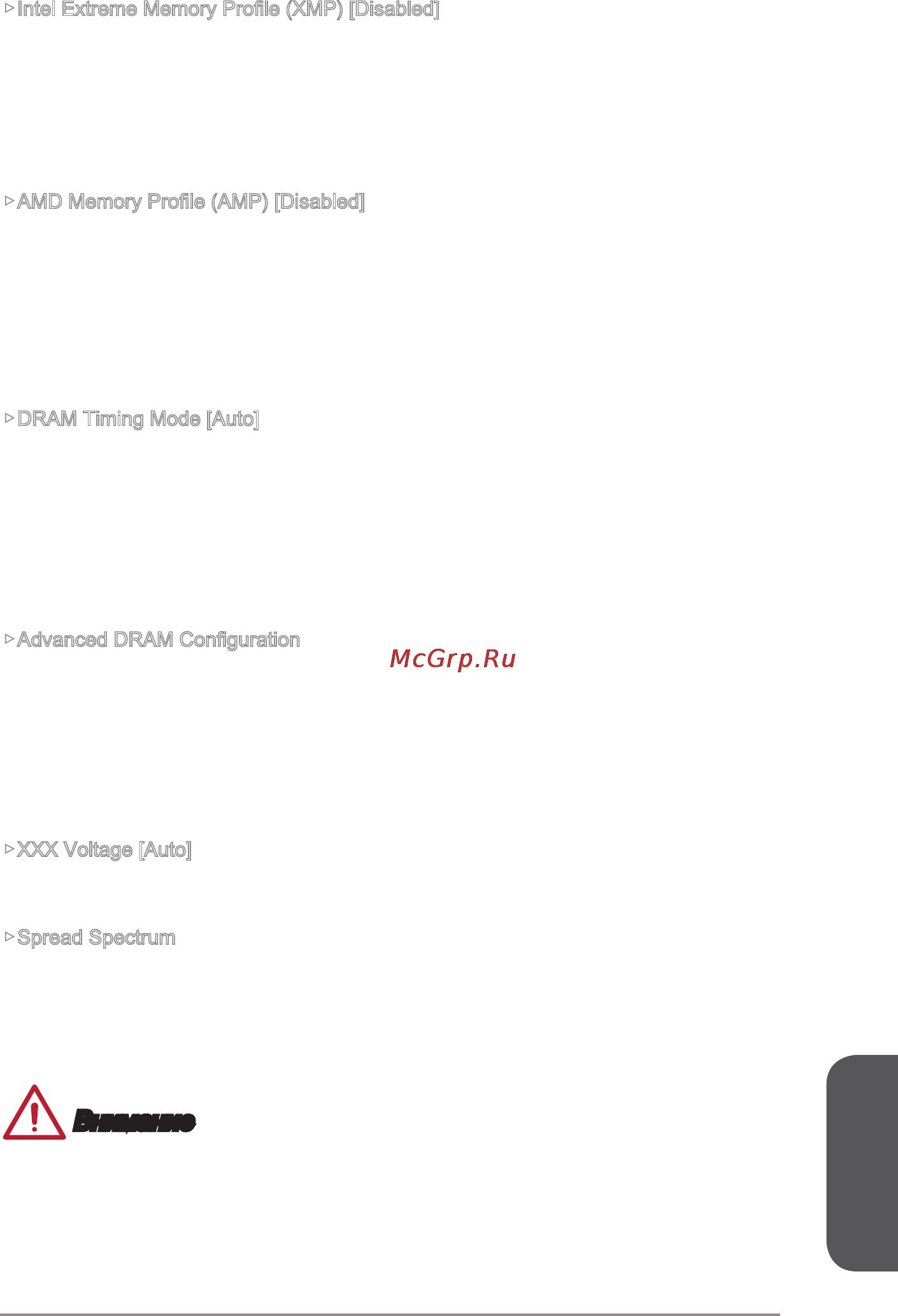

▶Intel Extreme Memory Prole (XMP) [Disabled]
X.M.P. (Extreme Memory Prole) является технологией разгона для модулей
памяти. Этот пункт доступен при установке модулей памяти с поддержкой
технологии X.M.P.
[Disabled] Функция выключена.
[Enabled] Выберите, чтобы включить Intel Extreme Memory Prole (XMP) для
повышения производительности системы.
▶AMD Memory Prole (AMP) [Disabled]
AMP- это технология оверклокинга за счет изменений настроек памяти. Данная
опция будет доступна при установке модулей памяти с поддержкой
технологии AMP. При включении AMP, XMP автоматически
выключается.
[Disabled] Функция выключена.
[Enabled] Выберите профиль памяти AMD Memory Prole (AMP), чтобы
увеличить производительность системы.
▶DRAM Timing Mode [Auto]
Режимы таймингов памяти.
[Auto] Временные параметры DRAM устанавливаются на основе SPD
(Serial Presence Detect) модуля памяти.
[Link] Позволяет пользователю настроить тайминги DRAM вручную для
всех каналов памяти.
[UnLink] Позволяет пользователю настроить тайминги DRAM вручную для
соответствующего канала памяти.
▶Advanced DRAM Conguration
Нажмите <Enter> для входа в подменю. Данное подменю будет доступно после
установки [Link] или [Unlink] в режиме “DRAM Timing Mode”. Пользователь может
настроить тайминги для каждого канала памяти. Система может работать
нестабильно или не загружается после изменения тамингов памяти. Если система
работает нестабильно, пожалуйста, очистите данные CMOS и восстановите
настройки по умолчанию. (см. перемычка очистки данных CMOS/раздел кнопки для
очистки данных CMOS и вход в BIOS, чтобы загрузить настройки по умолчанию).
▶XXX Voltage [Auto]
Установка напряжения. При установке в “Auto”, BIOS установит напряжение
автоматически. Вы также можете настроить напряжения вручную.
▶Spread Spectrum
Данная функция уменьшает EMI (электромагнитные помехи), вызванные
колебаниями импульсного генератора тактовых сигналов.
[Enabled] Включение этой функции для уменьшения проблемы EMI (электро-
магнитных помех).
[Disabled] Увеличивает возможности разгона процессора.
Внимание
•
Если проблемы с помехами отсутствуют, оставьте значение [Disabled] (Выкл.)
для лучшей стабильности и производительности. Однако, при возникновении
электромагнитных помех, включите параметр Spread Spectrum для их
уменьшения.
