Русский
Ru-14
Подключение блока питания
Видео Демонстрация
Смотрите видео,чтобы узнать как подключить блок питания
http://youtu.be/gkDYyR_83I4

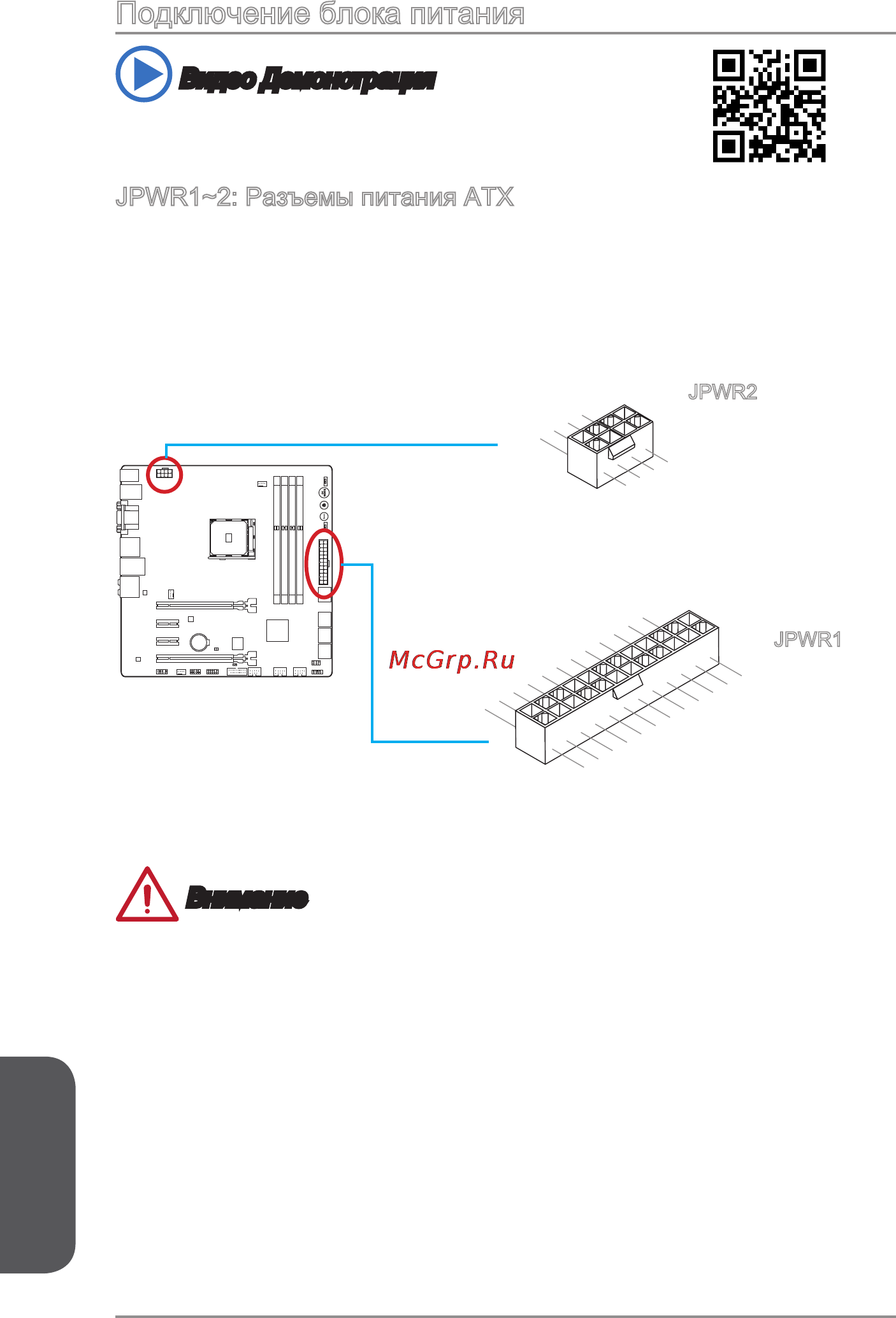

JPWR1~2: Разъемы питания ATX
Эти разъемы предназначены для подключения питания ATX. Для подключения
ATX разъема питания совместите кабель питания с разъемом и прочно
закрепите его. При правильном выполнении подключения защелка на кабеле
питания закрепляется в силовом разъеме материнской платы.
13.+3.3V
1.+3.3
V
14.-12V
2.+3.3V
15.Ground
3.Ground
16.PS-ON#
4.+5V
17.Ground
5.Ground
18.Ground
6.+5V
19.Ground
7.Ground
22.+5V
10.+12V
20.Res
8.PWR OK
23.+5V
11. + 1 2 V
21.+5V
9.5VSB
24.Ground
12.+3.3V
7.+12V
3.
Ground
5.+12V
1.
Ground
8.+12V
4
.Ground
6.+12V
2.Ground
JPWR2
JPWR1
Внимание
Для обеспечения стабильной работы системной платы проверьте надежность
подключения всех кабелей питания к соответствующему блоку питания АТХ.
