![MSI a88xm gaming [37/178] English](/img/pdf.png)
MSI a88xm gaming [37/178] English
![MSI a88xm gaming [37/178] English](/views2/1174324/page37/bg25.png)
English
En-25

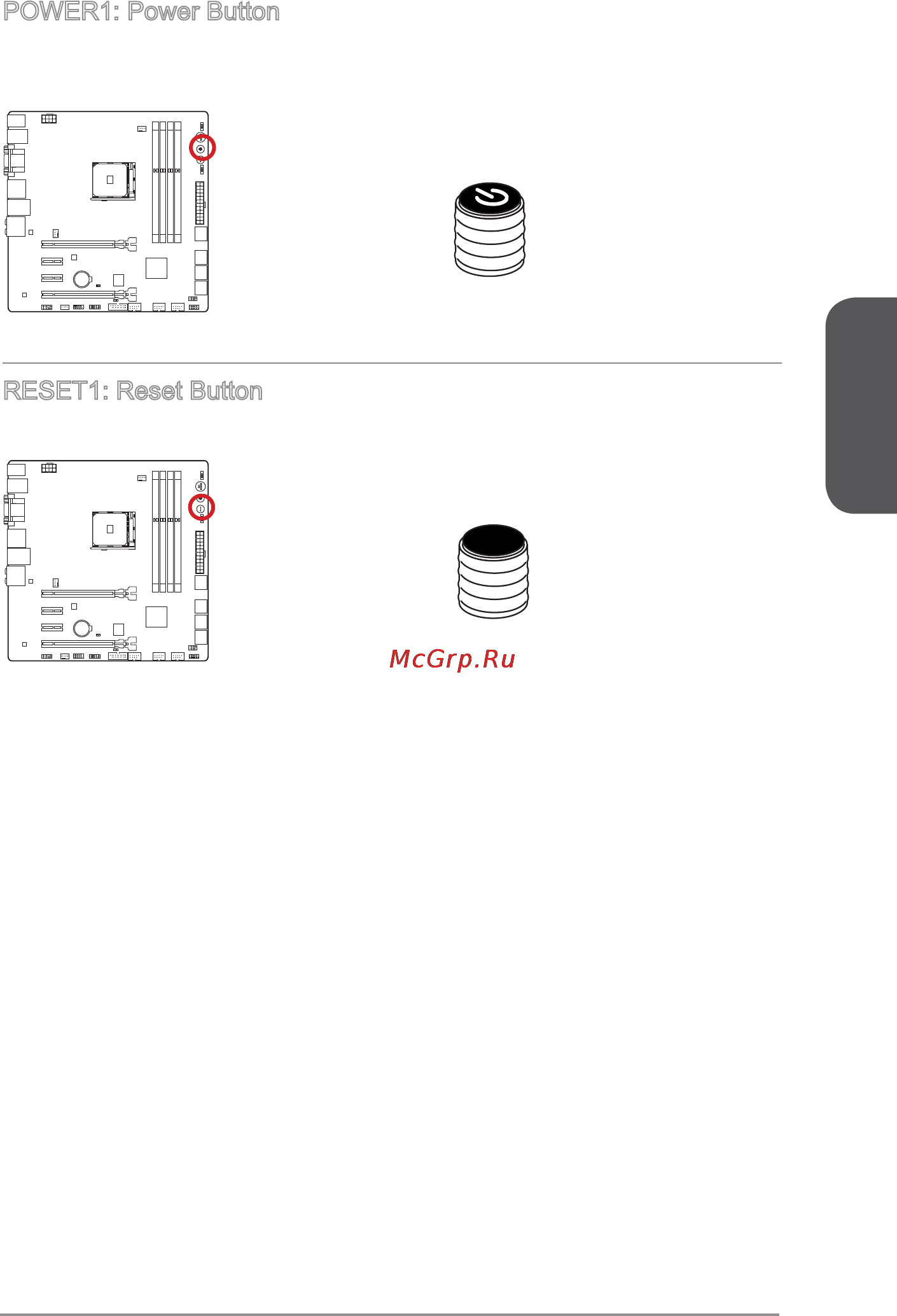

POWER1: Power Button
This button is used to turn-on and turn-o the system. Press the button once to turn-on
or turn-o the system.
RESET1: Reset Button
This reset button is used to reset the system. Press the button to reset the system.
Reset
