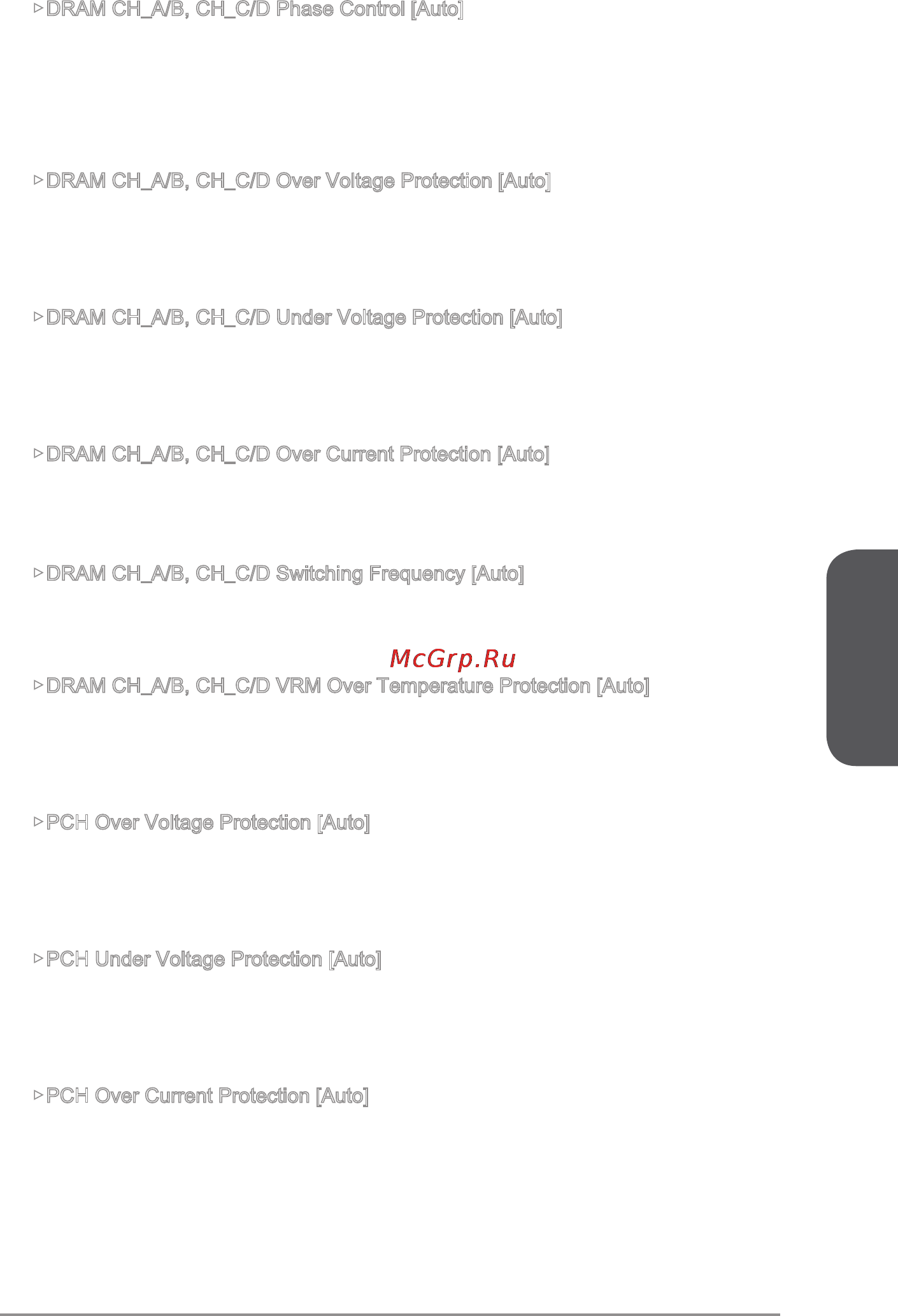

MSI x99s xpower ac [117/244] Deutsch
![MSI x99s xpower ac [117/244] Deutsch](/views2/1174424/page117/bg75.png)
Deutsch
De-49
▶DRAM CH_A/B, CH_C/D Phase Control [Auto]
Steueren Sie PWM Phase proportional zur DRAM-Belastung. Wenn die Einstellung
auf [Auto] gesetzt ist, wird das BIOS die CPU PWM-Phase automatisch optimieren.
[Auto] Diese Einstellungen werden vom BIOS automatisch konguriert.
[Optimized] Legt den optimalen Stromphasen Modus fest.
[Disabled] Deaktiviert die PWM-Phase Switching Funktion.
▶DRAM CH_A/B, CH_C/D Over Voltage Protection [Auto]
Legen Sie die Spannungsgrenze für den DRAM-Unterspannungsschutz fest.
Wenn die Einstellung auf [Auto] gesetzt ist, wird das BIOS diese Einstellungen
automatisch kongurieren. Höhere Spannung bietet weniger Schutz und kann das
System beschädigen.
▶DRAM CH_A/B, CH_C/D Under Voltage Protection [Auto]
Legen Sie die Spannungsgrenze für den DRAM-Unterspannungsschutz fest.
Wenn die Einstellung auf [Auto] gesetzt ist, wird das BIOS diese Einstellungen
automatisch kongurieren. Höhere Spannung bietet weniger Schutz und kann das
System beschädigen.
▶DRAM CH_A/B, CH_C/D Over Current Protection [Auto]
Legen Sie den aktuellen Grenzwert für den DRAM-Überstromschutz fest.
[Auto] Diese Einstellungen werden vom BIOS automatisch konguriert.
[Enhanced] Erweitert die Begrenzung des Speicher-Überstromschutz.
▶DRAM CH_A/B, CH_C/D Switching Frequency [Auto]
Stellen Sie die PWM Arbeitsgeschwindigkeit ein, um die DRAM-Spannung und den
Ripple Bereich zu stabilisieren. Wenn die Einstellung auf [Auto] gesetzt ist, wird
das BIOS diese Einstellungen automatisch kongurieren.
▶DRAM CH_A/B, CH_C/D VRM Over Temperature Protection [Auto]
Setzen Sie für den Übertemperaturschutz die Temperaturgrenze auf DRAM
VRM. Die DRAM-Frequenz kann gedrosselt werden, wenn DRAM VRM über die
Temperaturgrenze erhöht. Wenn die Einstellung auf [Auto] gesetzt ist, wird das
BIOS diese Einstellungen automatisch kongurieren.
▶PCH Over Voltage Protection [Auto]
Legen Sie die Spannungsgrenze für den PCH-Überspannungsschutz fest.
Wenn die Einstellung auf [Auto] gesetzt ist, wird das BIOS diese Einstellungen
automatisch kongurieren. Höhere Spannung bietet weniger Sicherheit und kann
das System beschädigen.
▶PCH Under Voltage Protection [Auto]
Legen Sie die Spannungsgrenze für den PCH-Unterspannungsschutz fest.
Wenn die Einstellung auf [Auto] gesetzt ist, wird das BIOS diese Einstellungen
automatisch kongurieren. Höhere Spannung bietet weniger Schutz und kann das
System beschädigen.
▶PCH Over Current Protection [Auto]
Legen Sie den aktuellen Grenzwert für den PCH-Überstromschutz fest.
[Auto] Das BIOS wird diese Einstellungen automatisch kongurieren.
[Enhanced] Erweitert die Begrenzung des PCH-Überstromschutz.
