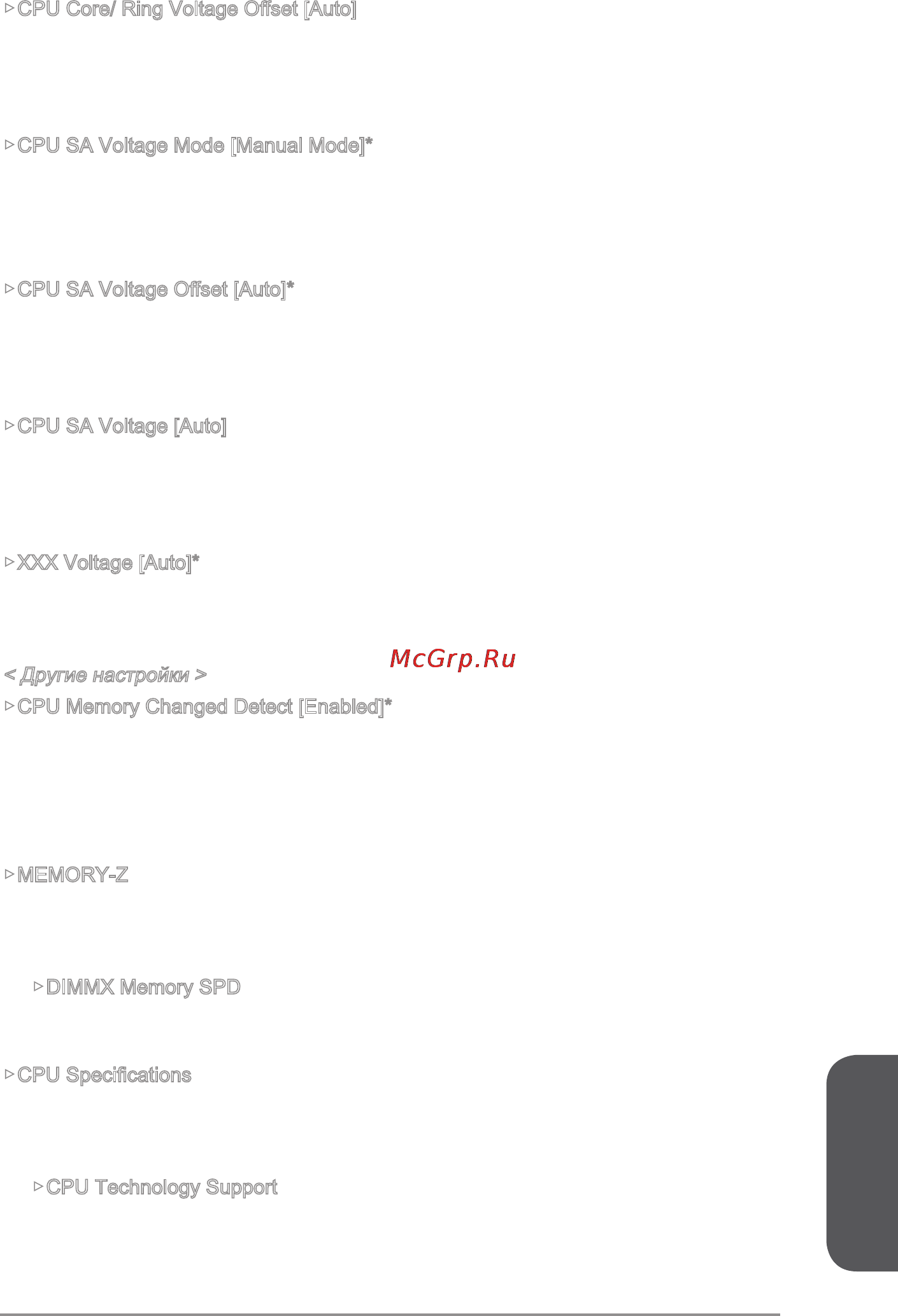

![MSI x99s xpower ac [227/244] Русский](/views2/1174424/page227/bge3.png)
Русский
Ru-51
▶CPU Core/ Ring Voltage Oset [Auto]
Установка напряжений смещения для ядра процессора/ шины Ring. При
установке в “Auto”, BIOS установит напряжения автоматически. Вы также можете
настроить напряжения вручную. Этот пункт появляется, когда "CPU Core/Ring
Voltage Mode" установлено в [Oset Mode]/ [Adaptive + Oset]/ [Override + Oset].
▶CPU SA Voltage Mode [Manual Mode]*
Выбор режима управления для напряжений CPU SA.
[Manual] Позволяет устанавливать напряжения вручную.
[Oset] Позволяет устанавливать напряжения смещения и выбирать
режим напряжения смещения.
▶CPU SA Voltage Oset [Auto]*
Установка режима смещения для напряжения CPU SA. При установке в “Auto”,
BIOS установит напряжения автоматически. Вы также можете настроить
напряжения вручную. Этот пункт появляется, когда "CPU SA Voltage Mode"
установлено в [Oset Mode].
▶CPU SA Voltage [Auto]
Установка напряжений CPU SA/ IO Analog/ IO Digital. При установке в “Auto”,
BIOS установит напряжения автоматически. Вы также можете настроить
напряжения вручную. Этот пункт появляется, когда “CPU SA Voltage Mode”
установлено в [Manual Mode].
▶XXX Voltage [Auto]*
Задает напряжения, связанные с памятью / PCH. При установке в “Auto”, BIOS
установит напряжения автоматически. Вы также можете настроить напряжения
вручную.
< Другие настройки >
▶CPU Memory Changed Detect [Enabled]*
Включение или выключение предупреждающих сообщений при загрузке
системы, когда процессор или память были заменены.
[Enabled] Система выдает предупреждение во время загрузки. Требуется
загрузить настройки по умолчанию для новых устройств.
[Disabled] Выключение этой функии и сохранение текущих настроек BIOS.
▶MEMORY-Z
Нажмите <Enter> для входа в подменю. В подменю выделены все параметры
и тайминги установленной памяти. Для просмотра этой информации в любое
время нажмите на кнопку [F5].
▶DIMMX Memory SPD
Нажмите <Enter> для входа в подменю. Это подменю показывает
информацию об установленной памяти. Это значение нельзя изменять.
▶CPU Specications
Нажмите <Enter> для входа в подменю. В этом подменю представлена
информация об установленном процессоре. Для просмотра этой информации в
любое время нажмите на кнопку [F4]. Это значение нельзя изменять.
▶CPU Technology Support
Нажмите <Enter> для входа в подменю. В данном подменю отображаются
основные функции, поддерживаемые установленным процессором. Это
значение нельзя изменять.
