English
En-15

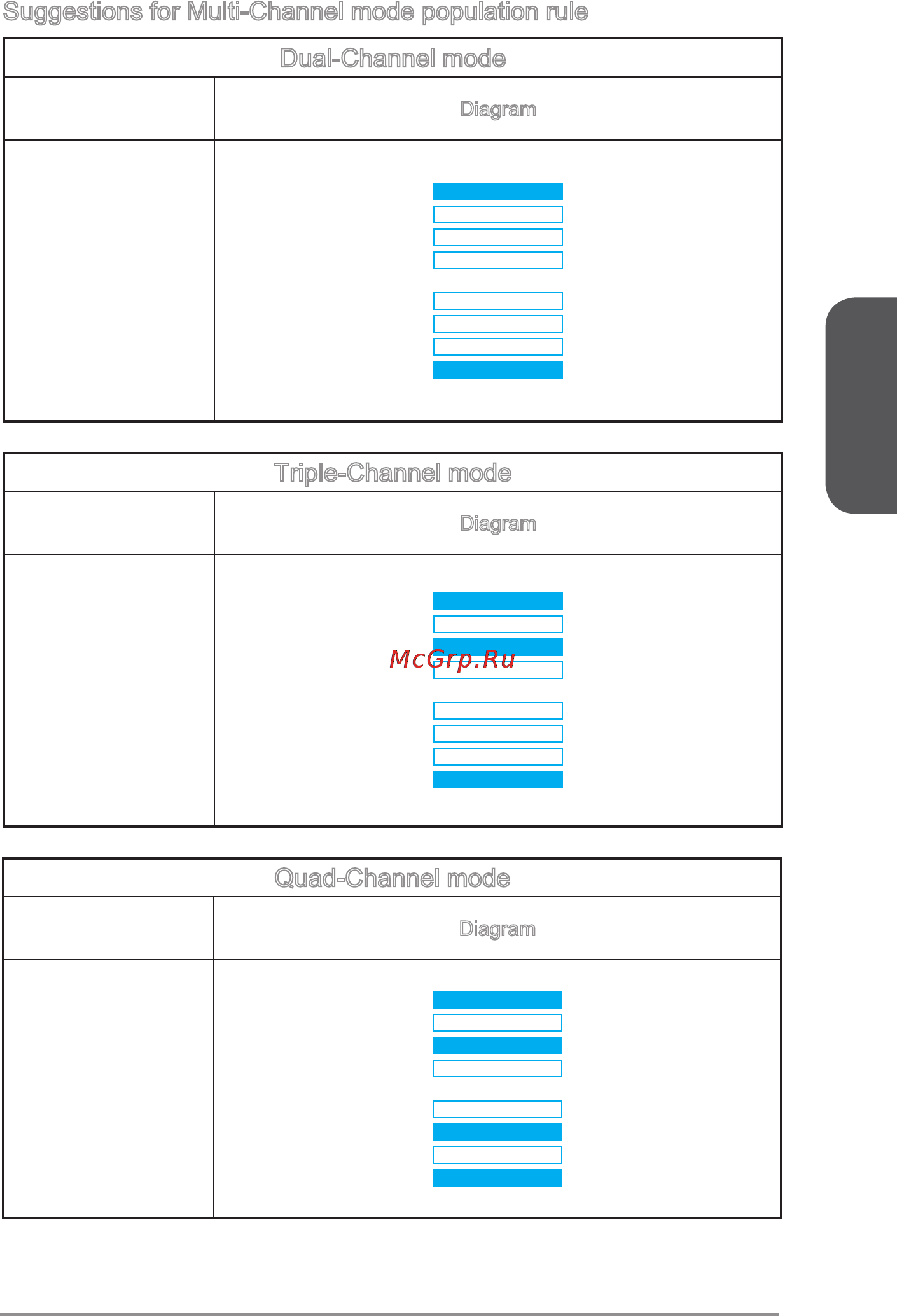

Suggestions for Multi-Channel mode population rule
Dual-Channel mode
Installed DIMMs
(2 memory modules)
Diagram
DIMM1, DIMM5
DIMM1
DIMM2
DIMM3
DIMM4
DIMM8
DIMM7
DIMM6
DIMM5
Triple-Channel mode
Installed DIMMs
(3 memory modules)
Diagram
DIMM1, DIMM3, DIMM5
DIMM1
DIMM2
DIMM3
DIMM4
DIMM8
DIMM7
DIMM6
DIMM5
Quad-Channel mode
Installed DIMMs
(4 memory modules)
Diagram
DIMM1, DIMM3,
DIMM5, DIMM7
DIMM1
DIMM2
DIMM3
DIMM4
DIMM8
DIMM7
DIMM6
DIMM5
