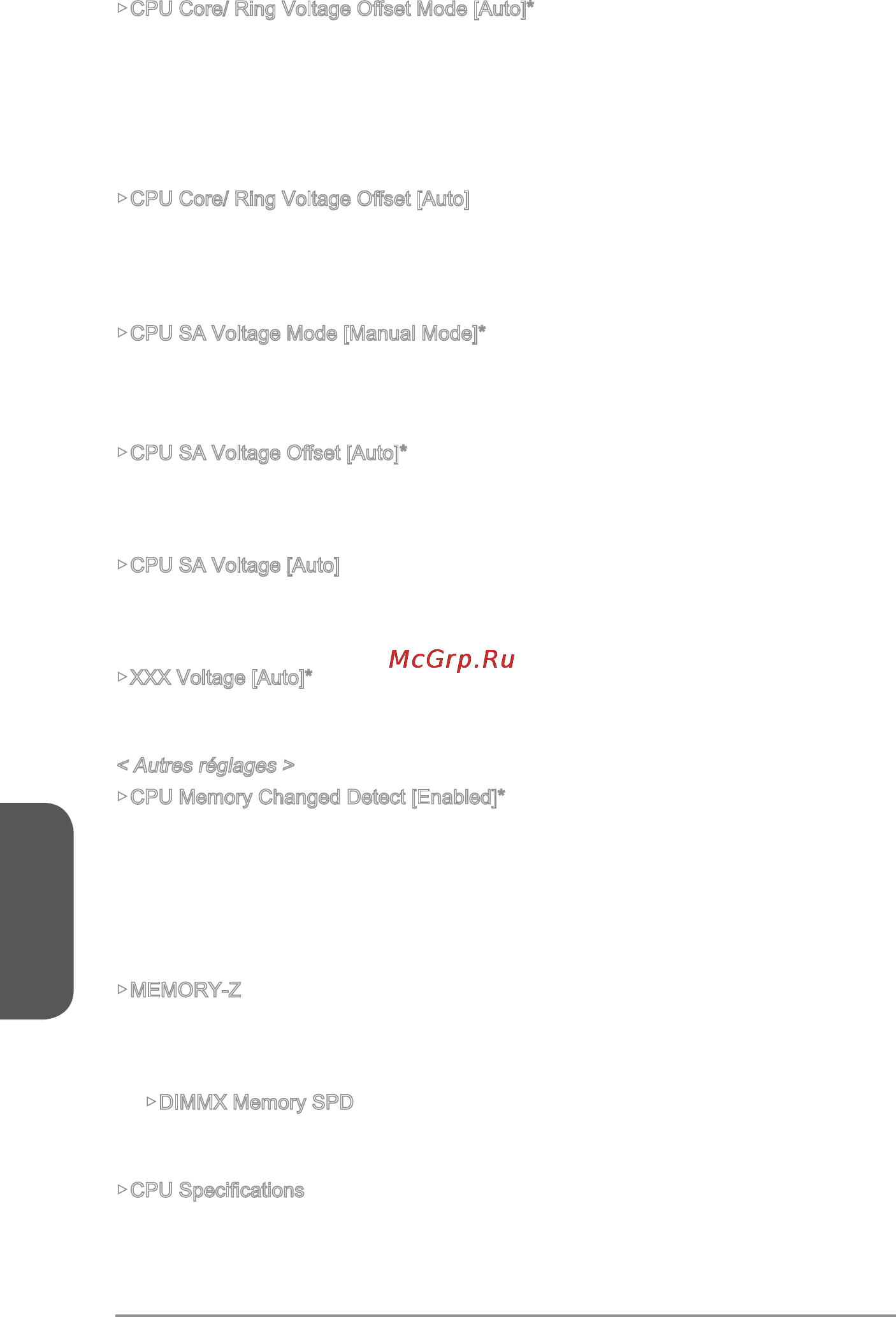

Français
Fr-50
▶CPU Core/ Ring Voltage Oset Mode [Auto]*
Choisit le mode de compensation pour la tension du coeur CPU/ Ring. Ce menu
apparâit lorsque “CPU Core/Ring/GT Voltage Mode” est mis en [Oset Mode]/
[Adaptive + Oset]/ [Override + Oset].
[Auto] Ce réglage est conguré automatiquement par le BIOS.
[+] Vous permet de compenser la tension par le mode de valeur positive.
[-] Vous permet de compenser la tension par le mode de valeur négative.
▶CPU Core/ Ring Voltage Oset [Auto]
Dénit la valeur de compensation pour la tension du cœur CPU/ Ring. En “Auto”, le
BIOS dénit automatiquement ces tensions ou vous pouvez les régler manuellement.
Ce menu apparaît lorsque “CPU Core/Ring Voltage Mode” est mis en [Oset Mode]/
[Adaptive + Oset]/ [Override + Oset].
▶CPU SA Voltage Mode [Manual Mode]*
Choisit le mode de contrôle pour la tension de CPU SA.
[Manual] Vous permet de régler la tension manuellement.
[Oset] Vous permet de dénir la tension compensation et d'en choisir le mode.
▶CPU SA Voltage Oset [Auto]*
Dénit la valeur de compensation pour la tension CPU SA. En “Auto”, le BIOS dénit
ces tensions automatiquement ou vous pouvez les régler manuellement. Ce menu
apparaît lorsque “CPU SA Voltage Mode” est mis en [Oset Mode].
▶CPU SA Voltage [Auto]
Dénit les tensions CPU SA/ IO Analog/ IO Digital. En “Auto”, le BIOS dénit ces
tensions automatiquement ou vous pouvez les régler manuellement. Ce menu
apparaît lorsque “CPU SA Voltage Mode” est mis en [Manual Mode].
▶XXX Voltage [Auto]*
Dénit les tensions relatives à la mémoire/ PCH. En "Auto", le BIOS congure ces
tension automatiquement. Vous pouvez également les régler manuellement.
< Autres réglages >
▶CPU Memory Changed Detect [Enabled]*
Active ou désactive le système de sortir un message d’alerte pendans le démarrage
lorsque le CPU ou la mémoire a été remplacé.
[Enabled] Le système sort un message d’alerte pendant le démarrage et
demande le chargement des réglages par défaut pour les nouveaux
périphériques.
[Disabled] Désactive cette function et garde les réglages BIOS actuels.
▶MEMORY-Z
Appuyez sur <Enter> pour entrer dans le sous-menu. Ce sous-menu ache tous les
réglages et délai de la mémoire installée. Vous pouvez également accéder au menu
d’information à tout temps en appuyant sur [F5].
▶DIMMX Memory SPD
Appuyez sur <Enter> pour entrer dans le sous-menu. Ce sous-menu ache
l’information de la mémoire installée. En lecture seule.
▶CPU Specications
Appuyez sur <Enter> pour entrer dans le sous-menu. Ce sous-menu ache
l’information du CPU installé. Vous pouvez également accéder au menu d’information
à tout temps en appuyant sur [F4]. En lecture seule.
