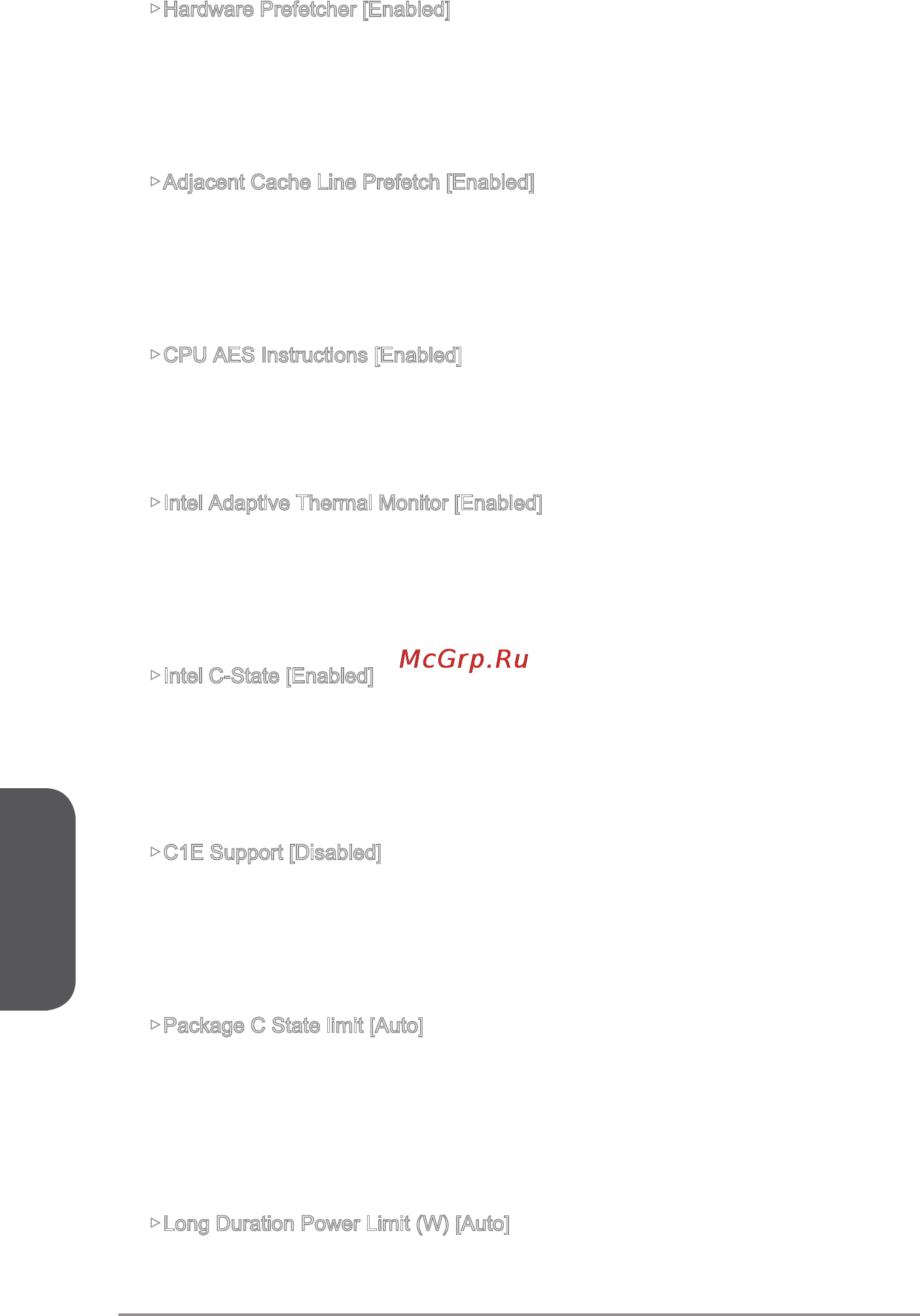

![MSI x99s xpower ac [174/244] Français](/views2/1174424/page174/bgae.png)
Français
Fr-52
[Disabled] Désactive cette fonction.
▶Hardware Prefetcher [Enabled]
Active ou désactive le prefetcher matériel (MLC Streamer prefetcher).
[Enabled] Permet au prefetcher matériel d'acquérir automatiquement les
données et les instructions dans le cache L2 de la mémoire pour
ajuster les performances du CPU.
[Disabled] Désactive le prefetcher matériel.
▶Adjacent Cache Line Prefetch [Enabled]
Active ou désactive le prefetcher matériel CPU (MLC Spatial prefetcher).
[Enabled] Active le prefetcher de la ligne de cache adjacente pour réduire
le temps de latence et ajuster les performances dans l'application
spécique.
[Disabled] Active seulement la ligne de cache exigée.
▶CPU AES Instructions [Enabled]
Active ou désactive le support CPU AES (Advanced Encryption Standard-New
Instructions). Ce menu apparaît si le CPU prend cette fonction en charge.
[Enabled] Active le support Intel AES.
[Disabled] Désactive le support Intel AES.
▶Intel Adaptive Thermal Monitor [Enabled]
Active ou désactive la fonction de régulation adaptative de la température du
moniteur Intel pour protéger le CPU contre la surchaue.
[Enabled] Ralentit l'horloge du cœur CPU lorsque sa température dépasse la
température du régulateur adaptatif.
[Disabled] Désactive cette fonction.
▶Intel C-State [Enabled]
C-state est une technologie de gestion d'alimentation processeur, dénie par ACPI.
[Auto] Ce réglage est conguré automatiquement par le BIOS.
[Enabled] Détecte l’état de repos du système et réduit en conséquence la
consommation d’énergie du CPU.
[Disabled] Désactive cette fonction.
▶C1E Support [Disabled]
Active ou désactive la fonction C1E pour l’économie d’énergie en état d’arrêt. Ce
menu apparaît lorsque “Intel C-State” est activé.
[Enabled] Active la fonction C1E pour réduire la fréquence et la tension CPU
visant à économiser l'énergie en état d’arrêt.
[Disabled] Désactive cette fonction.
▶Package C State limit [Auto]
Ce menu permet de choisir un mode C-state de CPU pour économiser l’énergie
lorsque le système est au repos. Ce menu apparaît lorsque "Intel C-State" est
activé.
[Auto] Ce réglage est conguré automatiquement par le BIOS.
[C0~C6] Le niveau d'économie d'énergie du plus élevé au plus bas est C6,
C2, puis C0.
▶Long Duration Power Limit (W) [Auto]
Dénit la limite d'alimentation de longue durée TDP pour le CPU en mode Turbo
Boost.
