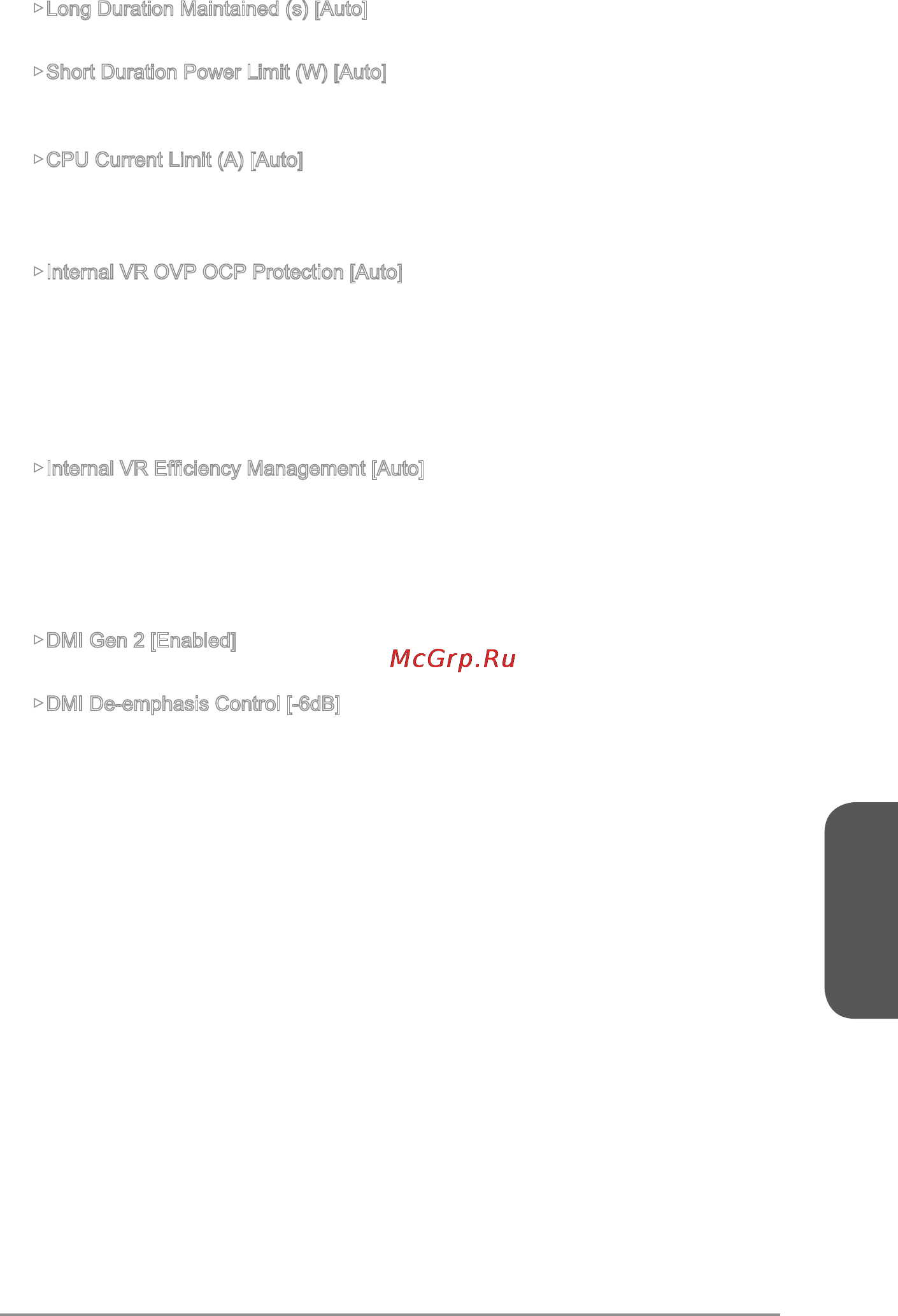

MSI x99s xpower ac [175/244] Français
![MSI x99s xpower ac [175/244] Français](/views2/1174424/page175/bgaf.png)
Français
Fr-53
▶Long Duration Maintained (s) [Auto]
Dénit le temps de maintien pour "Long duration power Limit(W)".
▶Short Duration Power Limit (W) [Auto]
Dénit la limite d'alimentation de courte durée TDP pour le CPU en mode Turbo
Boost.
▶CPU Current Limit (A) [Auto]
Dénit la limite actuelle maximum du paquet CPU en mode Turbo Boost.
Lorsque la valeur actuelle est supérieure à la valeur spéciée, le CPU réduit
automatiquement la fréquence du cœur pour réduire la limite actuelle.
▶Internal VR OVP OCP Protection [Auto]
Active ou désactive la protection sur tension et la protection sur-courant pour VR
(Voltage Regulator) du CPU.
[Auto] Ce réglage est conguré automatiquement par le BIOS.
[Enabled] Dénit la limite de tension sur le VR interne du CPU pour la
protection sur-tension et la protection sur-courant.
[Disabled] Désactive cette fonction pour l'overclocking.
▶Internal VR Efficiency Management [Auto]
Active ou désactive la gestion d’ecacité de VR interne du CPU.
[Auto] Le réglage est conguré automatiquement par le BIOS.
[Enabled] Active la gestion d'ecacité VR pour le contrôle d'économie
d'éngergie.
[Disabled] Désactive cette fonction.
▶DMI Gen 2 [Enabled]
Active ou désactive DMI (Direct Media Interface) génération 2.
▶DMI De-emphasis Control [-6dB]
Réglez la valeur essentielle pour améliorer les marges DMI. Cependant, la valeur
par défaut fonctionne souvent le mieux.
