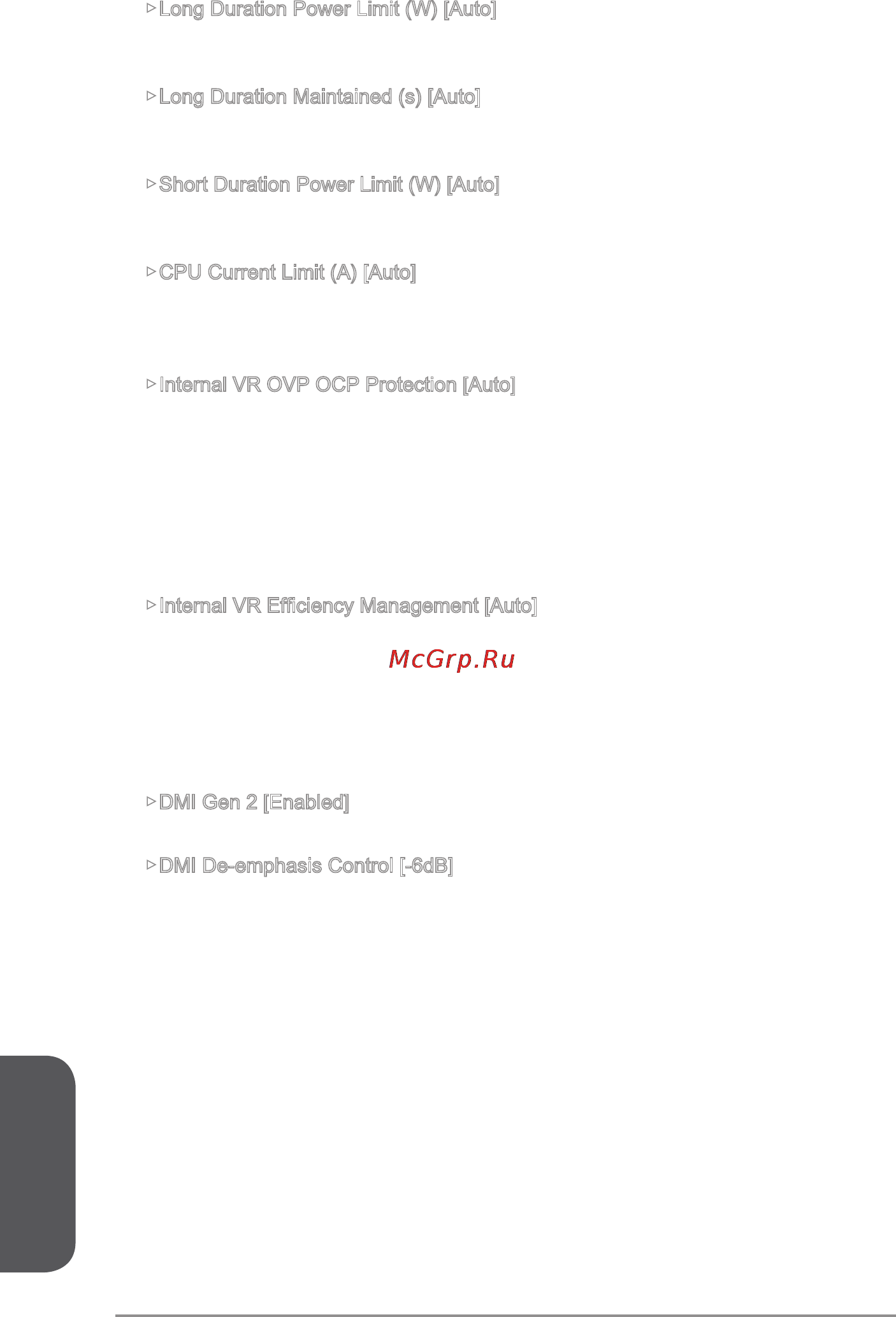

![MSI x99s xpower ac [230/244] Русский](/views2/1174424/page230/bge6.png)
Русский
Ru-54
▶Long Duration Power Limit (W) [Auto]
Настроить предельную мощность TDP на длительный срок для CPU в режиме
Turbo Boost.
▶Long Duration Maintained (s) [Auto]
Настроить максимальное время работы процессора с ограничением
мощности при Long Duration Power Limit.
▶Short Duration Power Limit (W) [Auto]
Настроить предельную мощность TDP на короткий срок для процессора в
режиме Turbo Boost.
▶CPU Current Limit (A) [Auto]
Устанавливает текущий максимальный предел тока в режиме Turbo
Boost. Когда текущий ток превышает указанный предел, процессор будет
автоматически снижать частоты ядра для уменьшения тока.
▶Internal VR OVP OCP Protection [Auto]
Включение или выключение защиты от перенапряжения и перегрузки по току
для внутренних регуляторов напряжения процессора.
[Auto] Этот параметр будет настроен автоматически с помощью BIOS.
[Enabled] Устанавливает предел напряжения на внутренних регуляторах
напряжения процессора для защиты от перенапряжения и
перегрузки по току.
[Disabled] Выключение функции.
▶Internal VR Efficiency Management [Auto]
Включение или выключение управления эффективностью внутренных
регуляторов напряжения процессора.
[Auto] Этот параметр будет настроен автоматически с помощью BIOS.
[Enabled] Включает управление эффективностью регуляторов для
контроля энергосбережения .
[Disabled] Выключение функции.
▶DMI Gen 2 [Enabled]
Включает или выключает DMI (Direct Media Interface) второго поколения.
▶DMI De-emphasis Control [-6dB]
DMI De-emphasis Control позволяет вручную улучшить разгон DMI. Тем ни
менее значение по умолчанию является оптимальным.
