Français
Fr-30

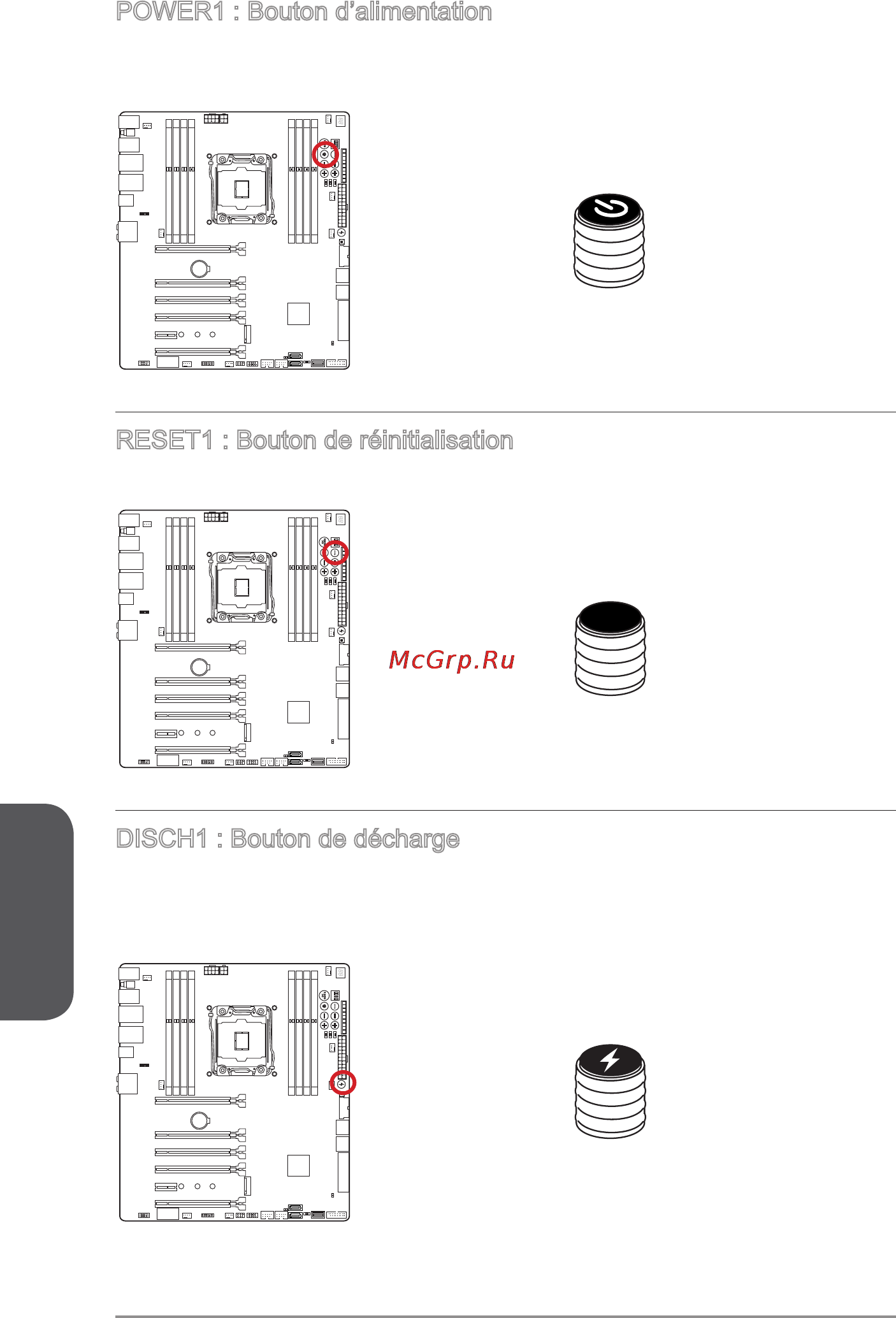

POWER1 : Bouton d’alimentation
Ce bouton sert à allumer ou éteindre le système. Appuyez sur ce bouton pour allumer
ou éteindre le système.
RESET1 : Bouton de réinitialisation
Ce bouton sert à réinitialiser le système. Appuyez sur ce bouton pour le réinitialiser.
Reset
DISCH1 : Bouton de décharge
Ce bouton vous permet de décharger la carte mère simplement à l'aide d'un bouton
au lieu de démonter la batterie. Vous pouvez décharger la carte mère en appuyant sur
ce bouton lorsque le système est mis hors tension.
