Русский
Ru-32

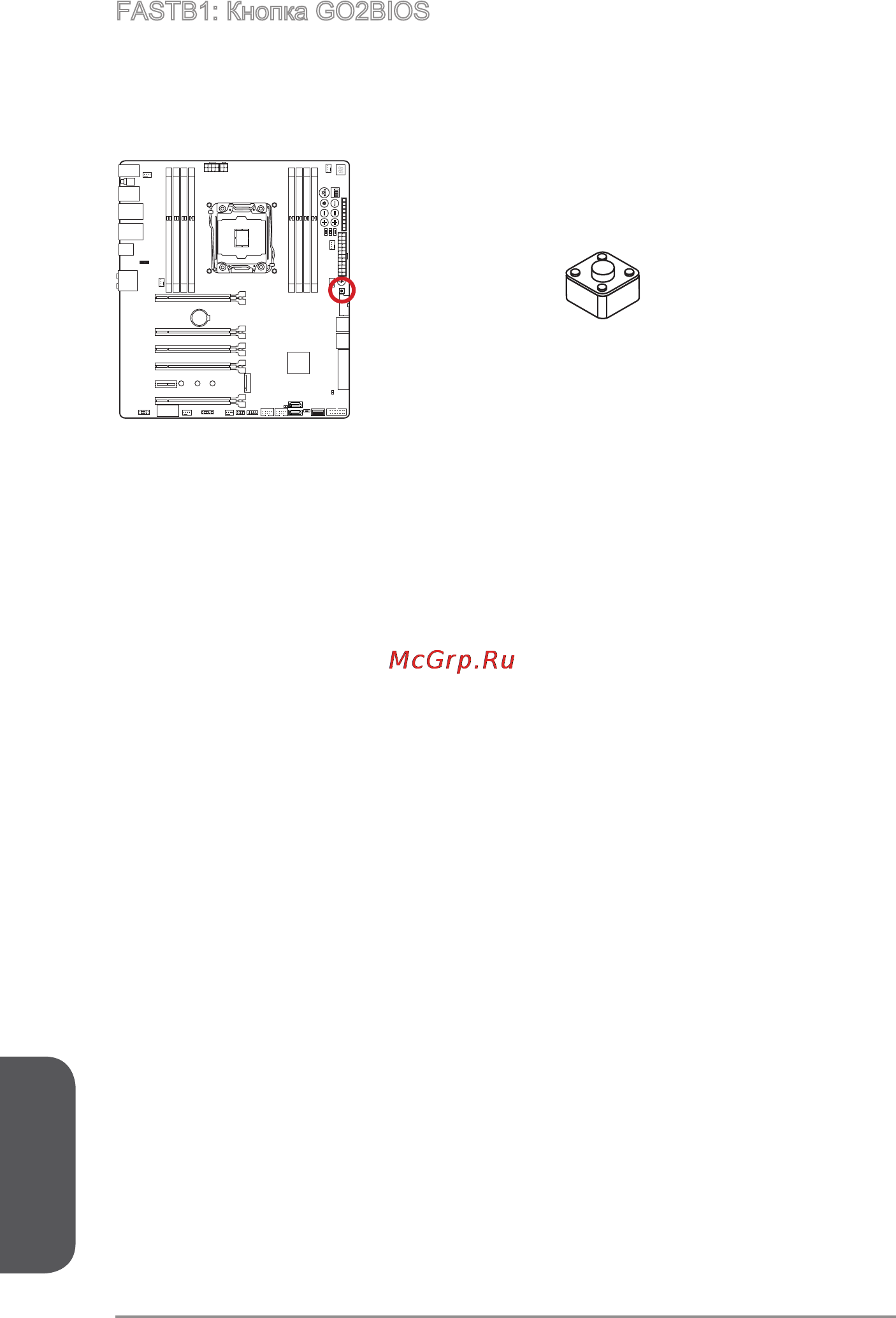

FASTB1: Кнопка GO2BIOS
При включении функции “MSI Fast Boot” в BIOS, клавиатура будет недоступна
и функция входа в настройки БИОС по нажатию DEL не будет работать. Таким
образом, вы можете нажать эту кнопку для входа в настройки BIOS после
перезагрузки.
