MSI a68hm-p33 v2 [14/170] Back panel
![MSI a68hm-e33 v2 [14/170] Back panel](/views2/1174538/page14/bge.png)
English
14

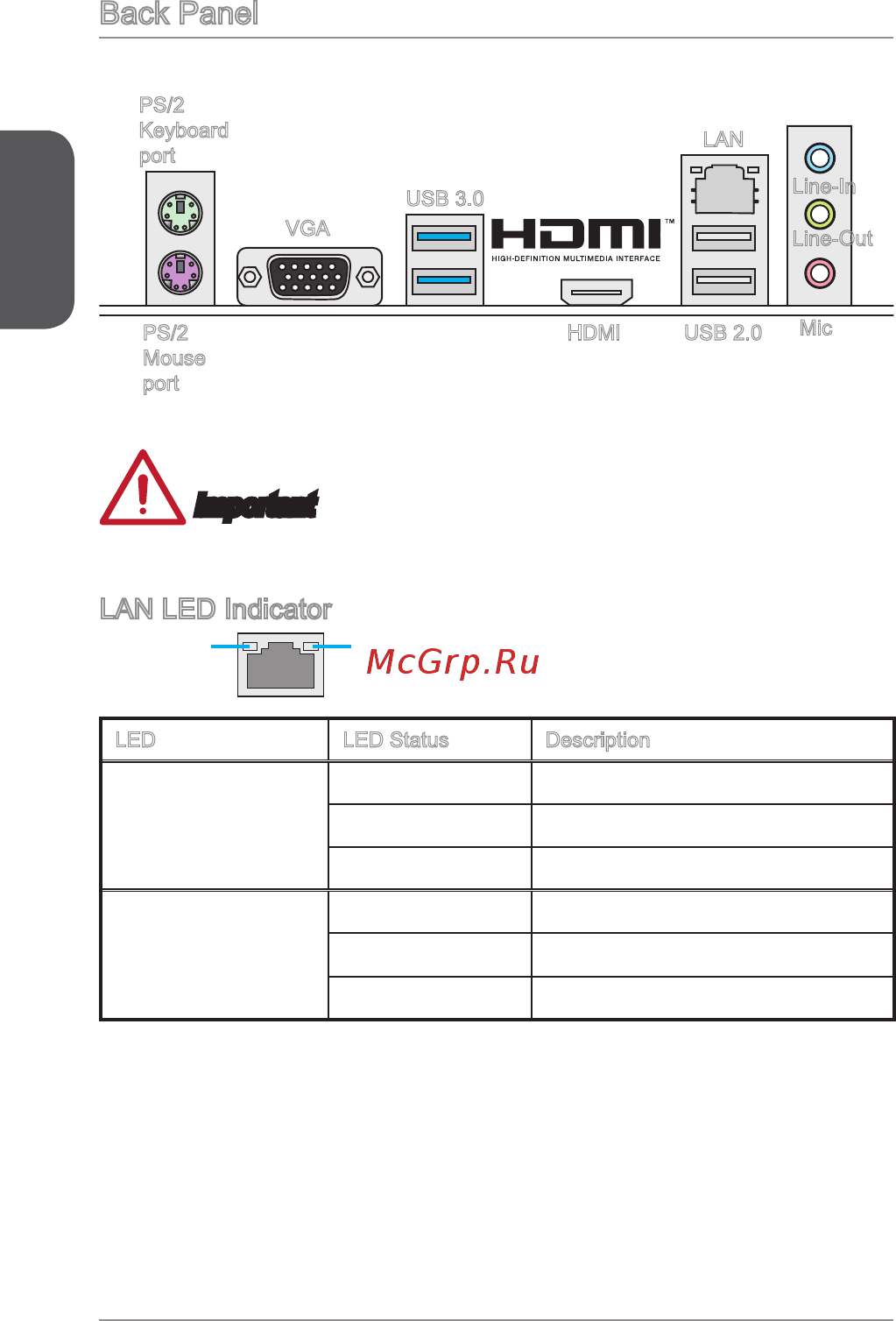

Back Panel
PS/2
Keyboard
port
USB 3.0
USB 2.0
VGA
LAN
Line-In
HDMI
Line-Out
Mic
Important
The VGA & HDMI ports only work with Integrated Graphics Processor.
LAN LED Indicator
LINK/ACT
LED
SPEED
LED
LED LED Status Description
Link/ Activity LED
O No link
Yellow Linked
Blinking Data activity
Speed LED
O 10 Mbps connection
Green 100 Mbps connection
Orange 1 Gbps connection
PS/2
Mouse
port
