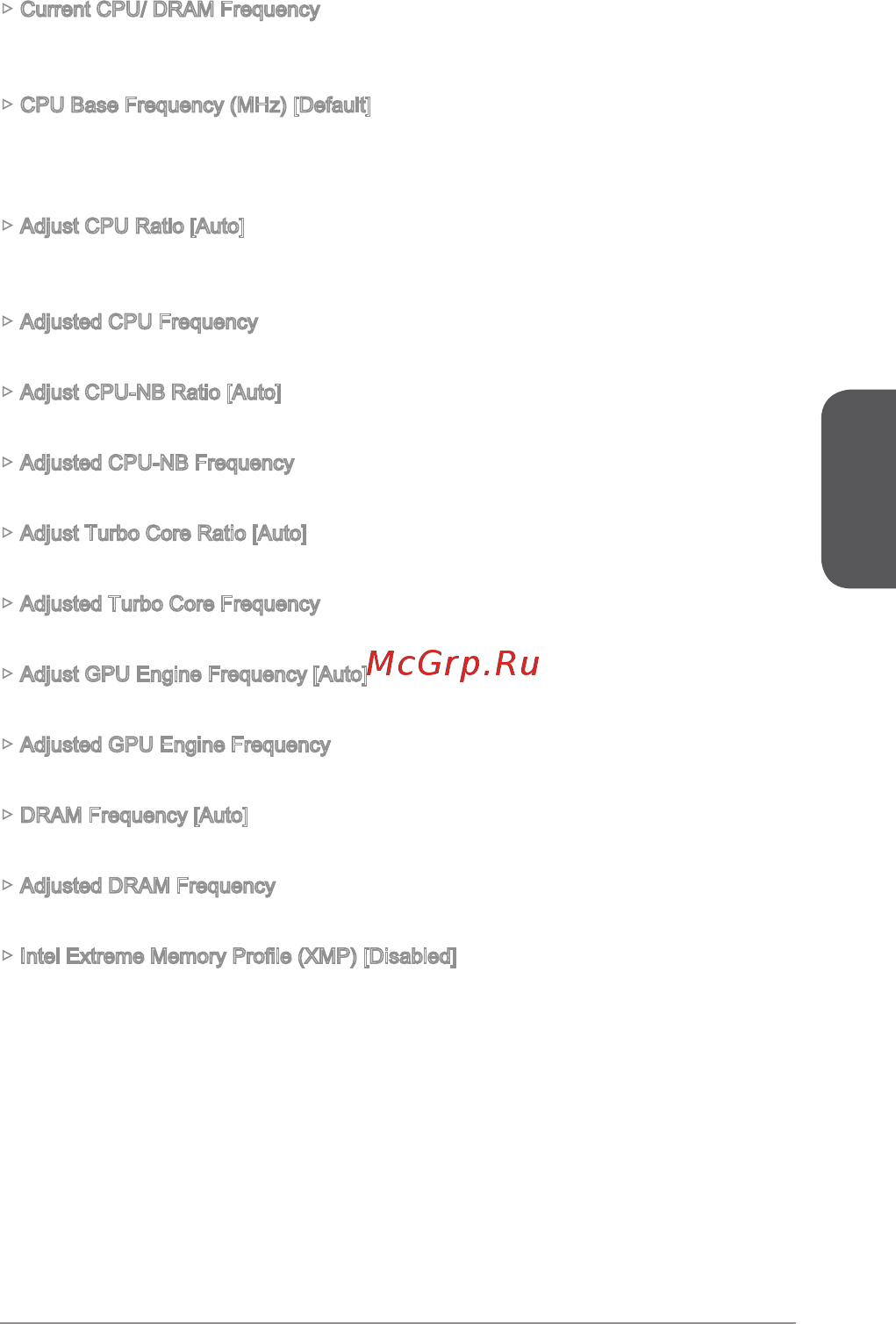

![MSI a68hm-e33 v2 [67/170] Français](/views2/1174538/page67/bg43.png)
Français
67
▶ Current CPU/ DRAM Frequency
Ces menus achent la fréquence actuelle du CPU installé et de la mémoire. En
lecture seule.
▶ CPU Base Frequency (MHz) [Default]
Dénit le base clock CPU. Vous pouvez overclocker le CPU en ajustant sa valeur.
Veuillez noter que le comportement d’overclocking n’est pas garanti. Ce menu
apparaît quand le processeur installé prend cette fonction en charge.
▶ Adjust CPU Ratio [Auto]
Dénit le ratio CPU qui sert à déterminer la fréquence CPU. Ce menu ne peut être
modié qu'avec le processeur prenant chette fonction en charge.
▶ Adjusted CPU Frequency
Il montre la fréquence ajustée du CPU. En lecture seule.
▶ Adjust CPU-NB Ratio [Auto]
Ce menu sert à ajuster le ratio CPU-NB qui sert à déterminer la vitesse CPU-NB.
▶ Adjusted CPU-NB Frequency
Il montre la fréquence ajusté du CPU-NB. En lecture seule.
▶ Adjust Turbo Core Ratio [Auto]
Spécie le multiplieur de fréquence Turbo Core.
▶ Adjusted Turbo Core Frequency
Montre la fréquence ajustée Turbo Core. En lecture seule.
▶ Adjust GPU Engine Frequency [Auto]
Ajuste la fréquence GPU Engine.
▶ Adjusted GPU Engine Frequency
Montre la fréquence GPU Engine. En lecture seule.
▶ DRAM Frequency [Auto]
Dénit la fréquence DRAM. Le comportement d'overclocking n'est pas garanti.
▶ Adjusted DRAM Frequency
Montre la fréquence ajustée DRAM. En lecture seule.
▶ Intel Extreme Memory Prole (XMP) [Disabled]
XMP est la technologie d’overclocking par le module de mémoire. Ce menu est
disponible quand vous installez les modules de mémoire prenant la technologie
XMP. Lorsque XMP est activé, l'AMP est désactivé forcément.
[Disabled] Désactive cette fonction.
[Prole 1] Utilise les réglages d'overclocking prole 1 du module de mémoire
XMP installée.
[Prole 2] Utilise les réglages d'overclocking prole2 du module de mémoire
XMP installée.
