日本語
154

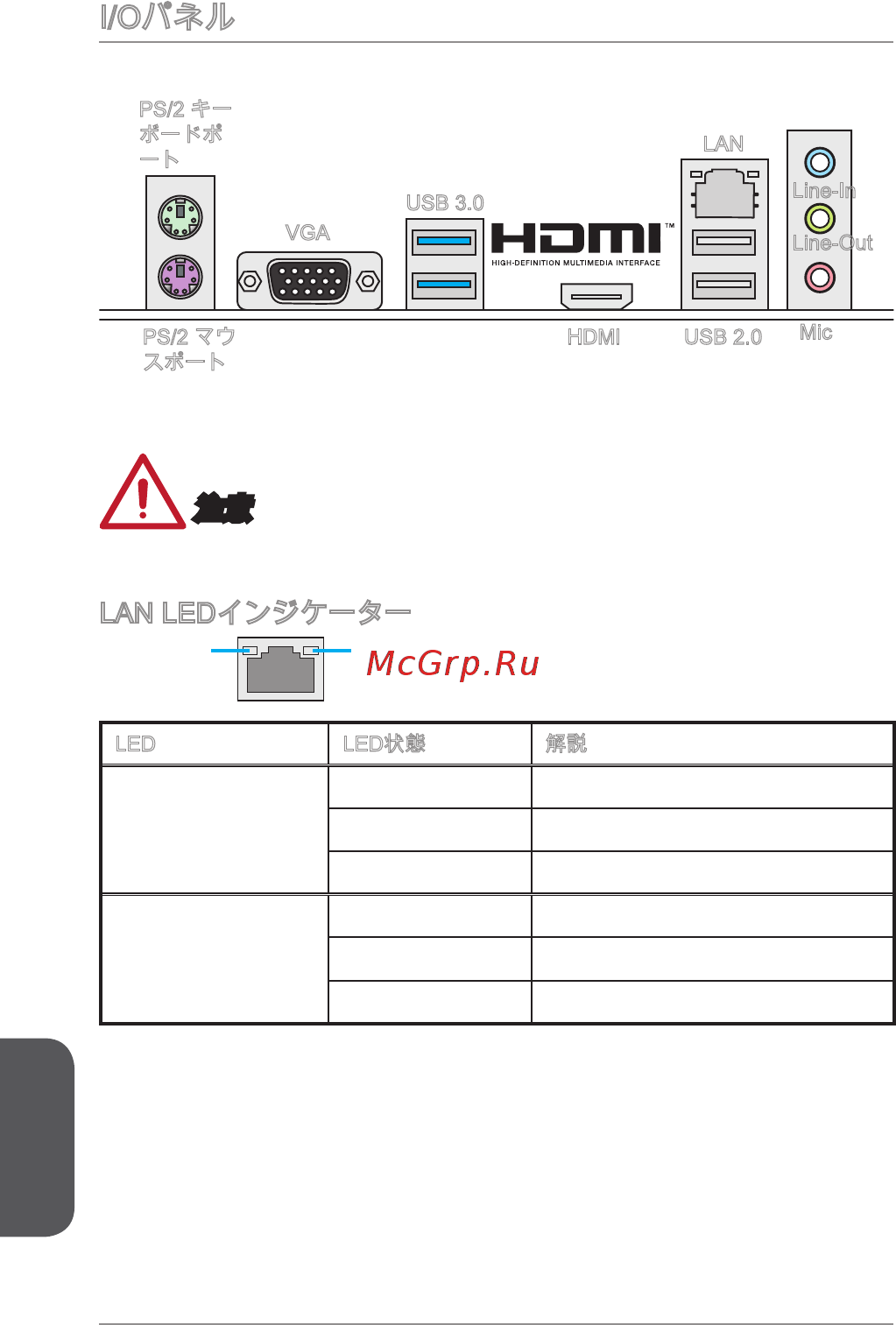

I/Oパネル
PS/2 キー
ボードポ
ート
USB 3.0
USB 2.0
VGA
LAN
Line-In
HDMI
Line-Out
Mic
注意
VGAとHDMIポートは統合したグラフィックスプロセッサのみと動作します。
LAN LEDインジケーター
LINK/ACT
LED
SPEED
LED
LED LED状態 解説
Link/ Activity LED
(リンク/アクティビ
ティLED)
O リンクしていません。
黄色 リンクしています。
点滅 データが通信中です。
Speed LED
(スピードLED)
O 10 Mbpsの通信速度
緑色 100 Mbpsの通信速度
オレンジ 1 Gbpsの通信速度
PS/2 マウ
スポート
