Français
54

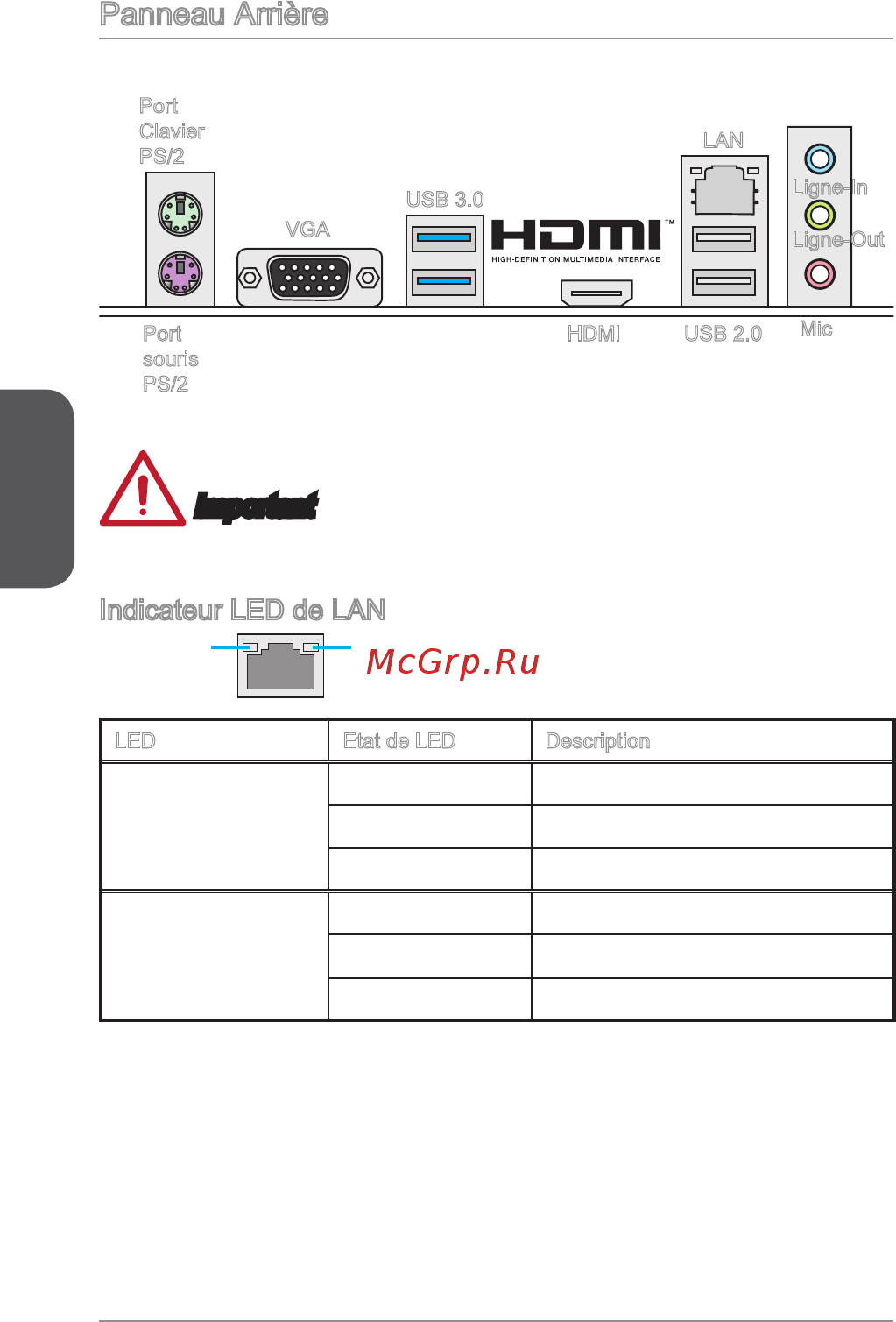

Panneau Arrière
Port
Clavier
PS/2
USB 3.0
USB 2.0
VGA
LAN
Ligne-In
HDMI
Ligne-Out
Mic
Important
Les ports VGA et HDMI ne fonctionnent qu’avec le processeur graphique intégré.
Indicateur LED de LAN
LINK/ACT
LED
SPEED
LED
LED Etat de LED Description
Link/ Activity LED
(LED de lien/ activité)
Eteint Non relié
Jaune Relié
Clignote Activité de donnée
Speed LED
(LED de vitesse)
Eteint Débit de 10 Mbps
Vert Débit de 100 Mbps
Orange Débit de 1 Gbps
Port
souris
PS/2
