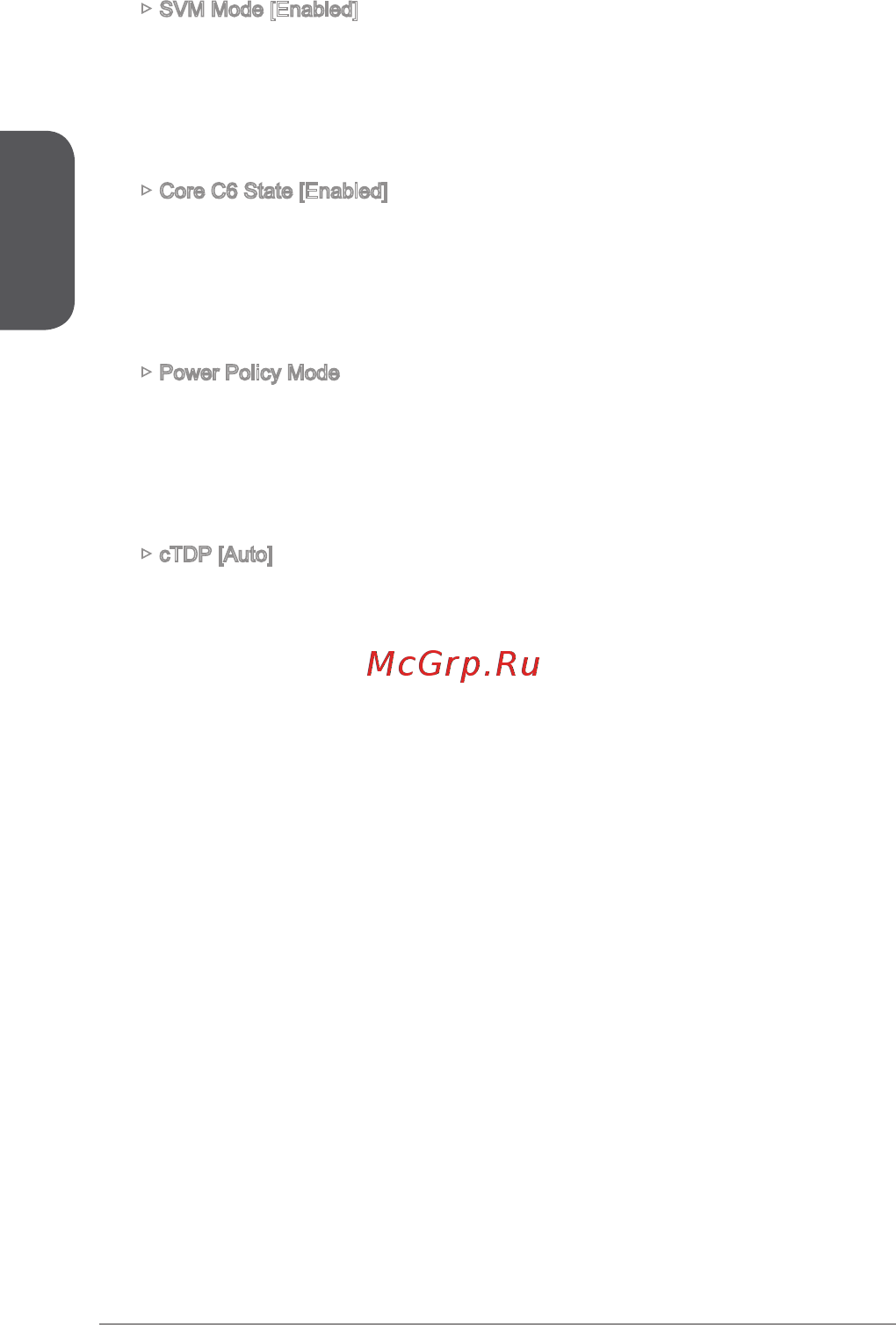

▶ SVM Mode [Enabled]
Enables or disables CPU Virtualization.
[Enabled] Enables CPU Virtualization and allows a platform to run
multiple operating systems in independent partitions. The
system can function as multiple systems virtually.
[Disabled] Disables this function.
▶ Core C6 State [Enabled]
Enables or disables C6 state support.
[Enabled] When the CPU enters C6 state, all cores will save
architectural state and reduce core voltages to zero volts.
Wake up the CPU from C6 state will take a lot longer.
[Disabled] Disables this function.
▶ Power Policy Mode
Sets the NB P-state.
[Performance] Disables the NB P-state. High NB frequency is xed for
optimum performance.
[Battery Life] Enables the NB P-state. NB frequency will be changed
dynamically.
▶ cTDP [Auto]
Sets TDP for installed APU to t in platform with thermal and VDD power
solutions. If set to "Auto", BIOS will set it automatically.
