한국어
34

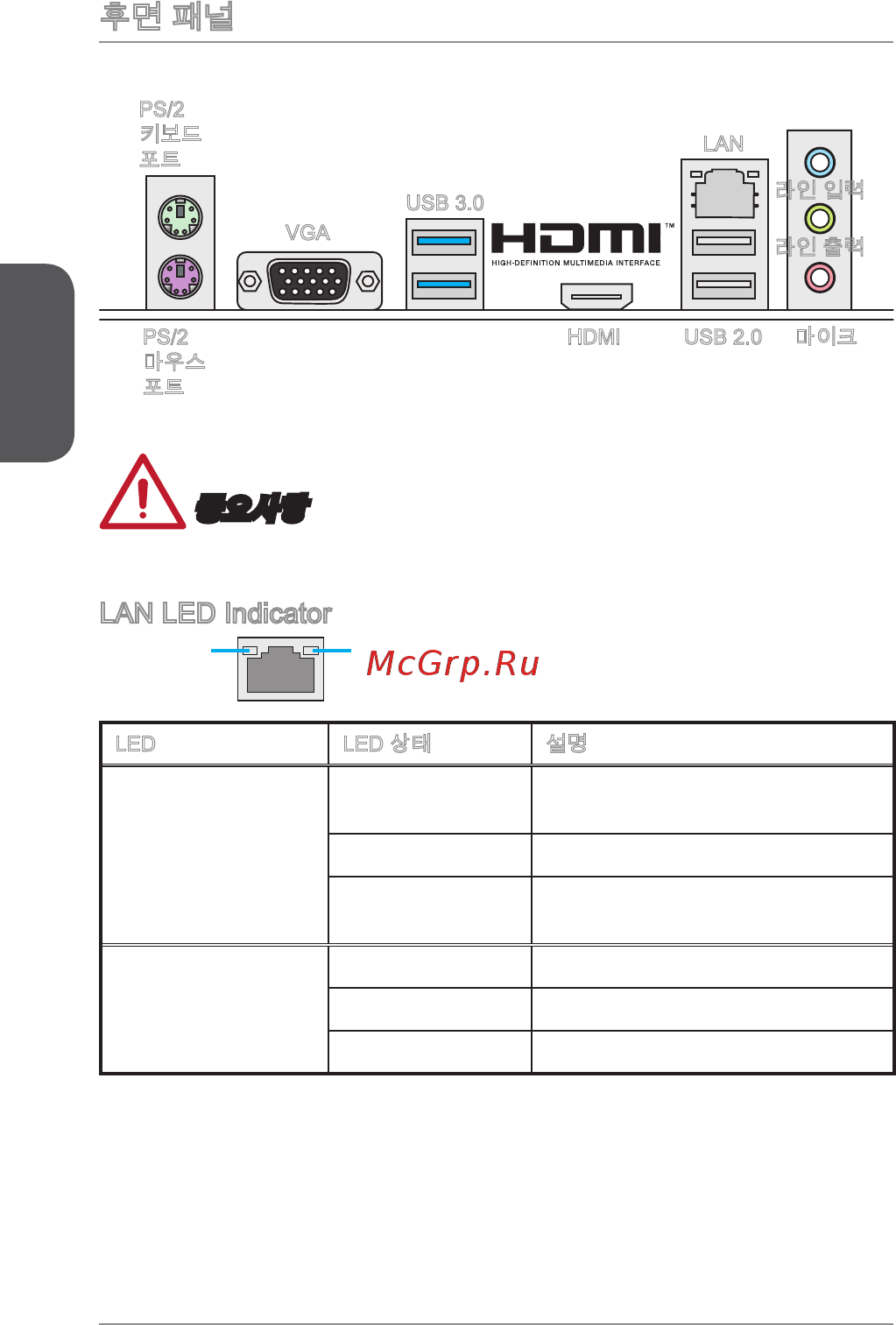

후면 패널
PS/2
키보드
포트
USB 3.0
USB 2.0
VGA
LAN
라인 입력
HDMI
라인 출력
마이크
중요사항
VGA & HDMI 포트는 통합 그래픽 프로세서에서만 사용가능 합니다.
LAN LED Indicator
LINK/ACT
LED
SPEED
LED
LED LED 상태 설명
Link/ Activity LED
(링크/ 통신 LED)
꺼짐
LAN이 올바르게 연결되지
않았습니다.
노란색 LAN이 올바르게 연결되었습니다.
깜빡임
컴퓨터가 LAN으로 정상적인
통신중입니다.
Speed LED
(속도 LED)
꺼짐 10 Mbps 속도로 연결되었습니다.
녹색 100 Mbps 속도로 연결되었습니다.
오렌지색 1 Gbps 속도로 연결되었습니다.
PS/2
마우스
포트
