日本語
163

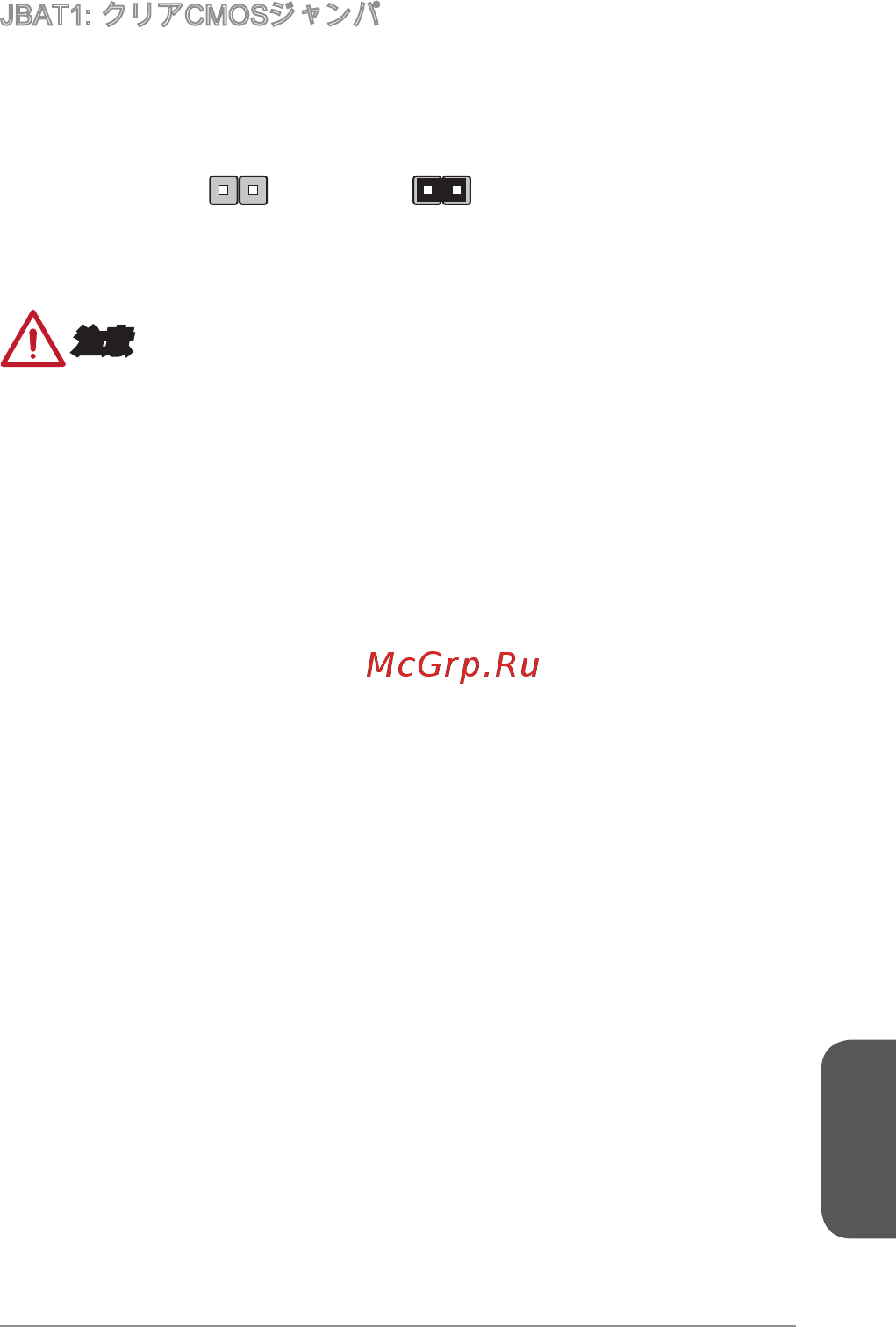

JBAT1: クリアCMOSジャンパ
本製品にはBIOSの設定情報を保持するなどの目的でCMOSメモリを搭載しており、
搭載するボタン電池から電力を供給することで情報を保持しています。このCMOS
メモリに蓄えられたデバイス情報によって、OSを迅速に起動させることが可能にな
ります。システム設定をクリアしたい場合はこのジャンパを押してください。
データを保存 データをクリア
注意
システムがオフの間に、このジャンパをショートすることでCMOS RAMをクリアし
ます。それからジャンパを開きます。システム起動時のCMOSのクリアは絶対止め
てください。マザーボードの破損や火災などに及ぶ危険があります。
