MSI a68hm-p33 v2 [97/170] Установка памяти
![MSI a68hm-e33 v2 [97/170] Установка памяти](/views2/1174538/page97/bg61.png)
Русский
97

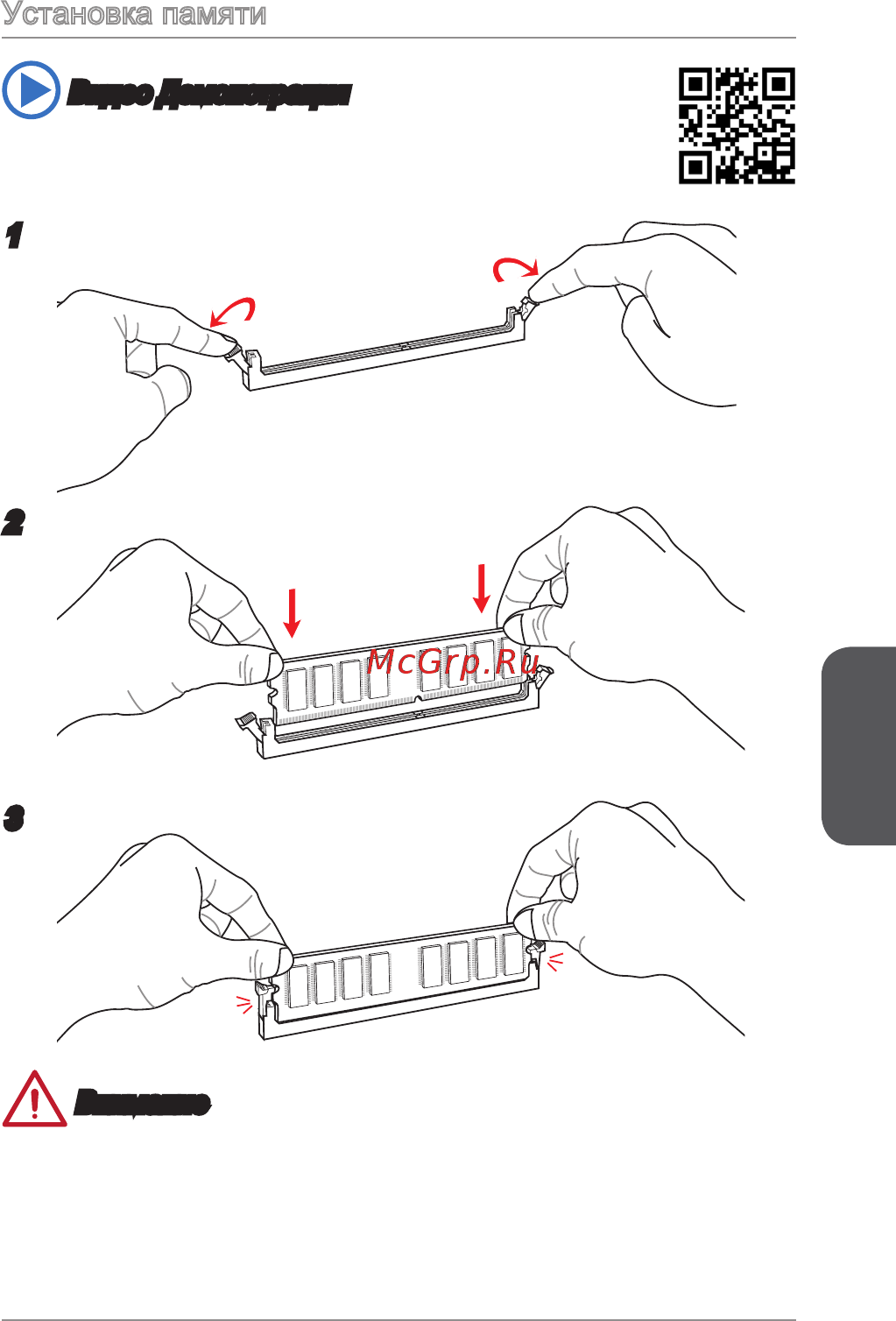

Установка памяти
Видео Демонстрация
Смотрите видео, чтобы узнать как установить память по
указанному адресу.
http://youtu.be/76yLtJaKlCQ
1
2
3
Внимание
•
Модули DDR3 не взаимозаменяемы с модулями DDR2, стандарт DDR3 не
поддерживает обратную совместимость. Модули памяти DDR3 следует
устанавливать в разъемы DDR3 DIMM.
•
Для обеспечения стабильной работы системы в двухканальном режиме
устанавливаются модули памяти одинакового типа и емкости.
