Русский
94

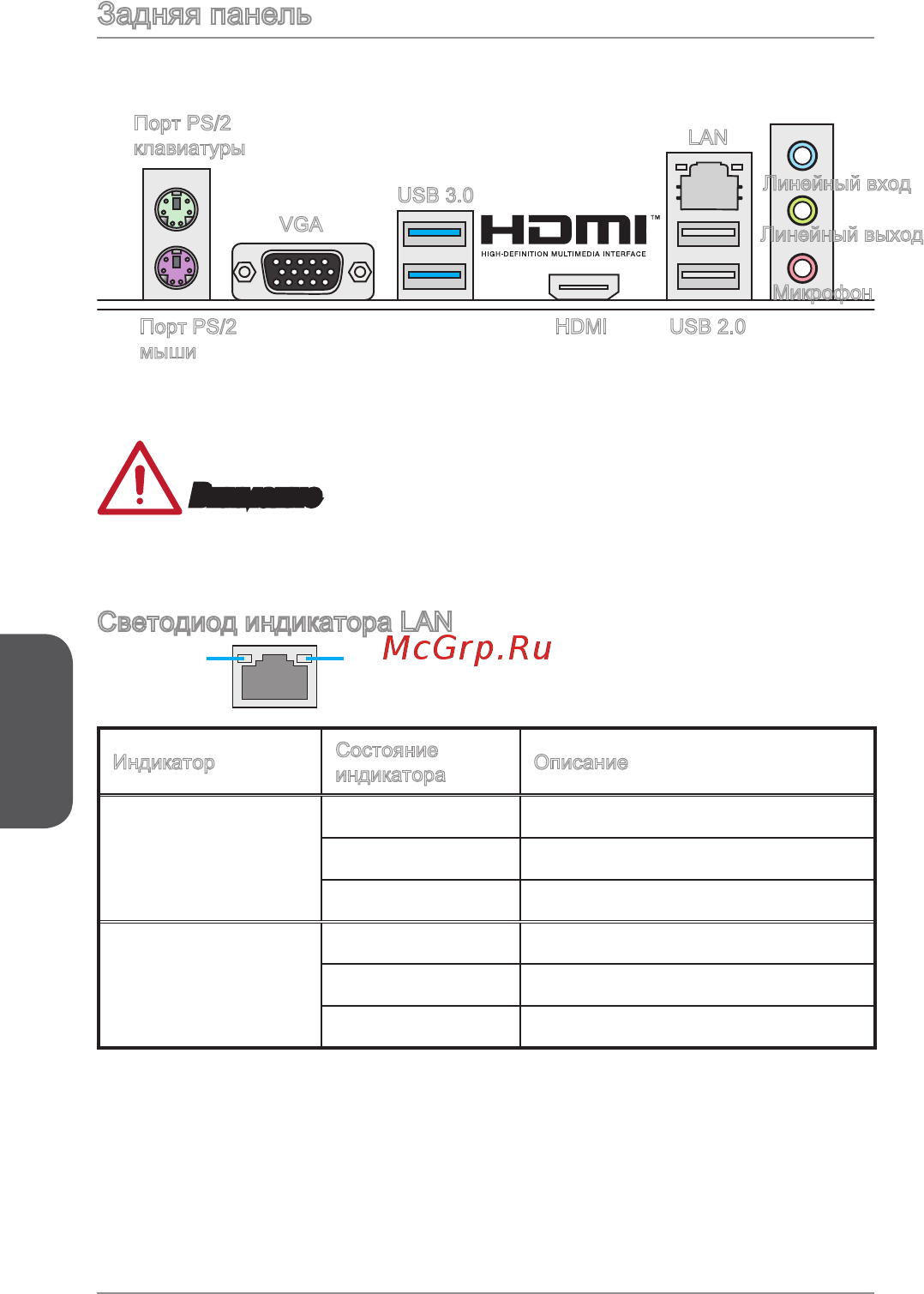

Задняя панель
Порт PS/2
клавиатуры
USB 3.0
USB 2.0
VGA
LAN
Линейный вход
HDMI
Линейный выход
Микрофон
Внимание
Разъемы
VGA
и
HDMI
работают только при использовании интегрированного
графического процессора.
Светодиод индикатора LAN
LINK/ACT
LED
SPEED
LED
Индикатор
Состояние
индикатора
Описание
Link/ Activity LED
(Подключение/
Работа
индикатора)
Выкл. Не подключен
Желтый Подключен
Мигает Передача данных
Speed LED
(Скорость
передачи данных)
Выкл. 10 Мбит/с подключение
Зеленый 100 Мбит/с подключение
Оранжевый 1 Гбит/с подключение
Порт PS/2
мыши
