6. воздушный фильтр
ВНИМАНИЕ: никогда не
запускайте двигатель без воз-
душного фильтра. Это приведет к
быстрому износу дви-
гателя.
1.нажмите на зажимы и потяните на себя крышку воздушного филь-
тра. Освободив нижние петли, полностью снимите крышку.
2.проверьте воздушный фильтр, при необходимости почистите его
(см. стр. 37).

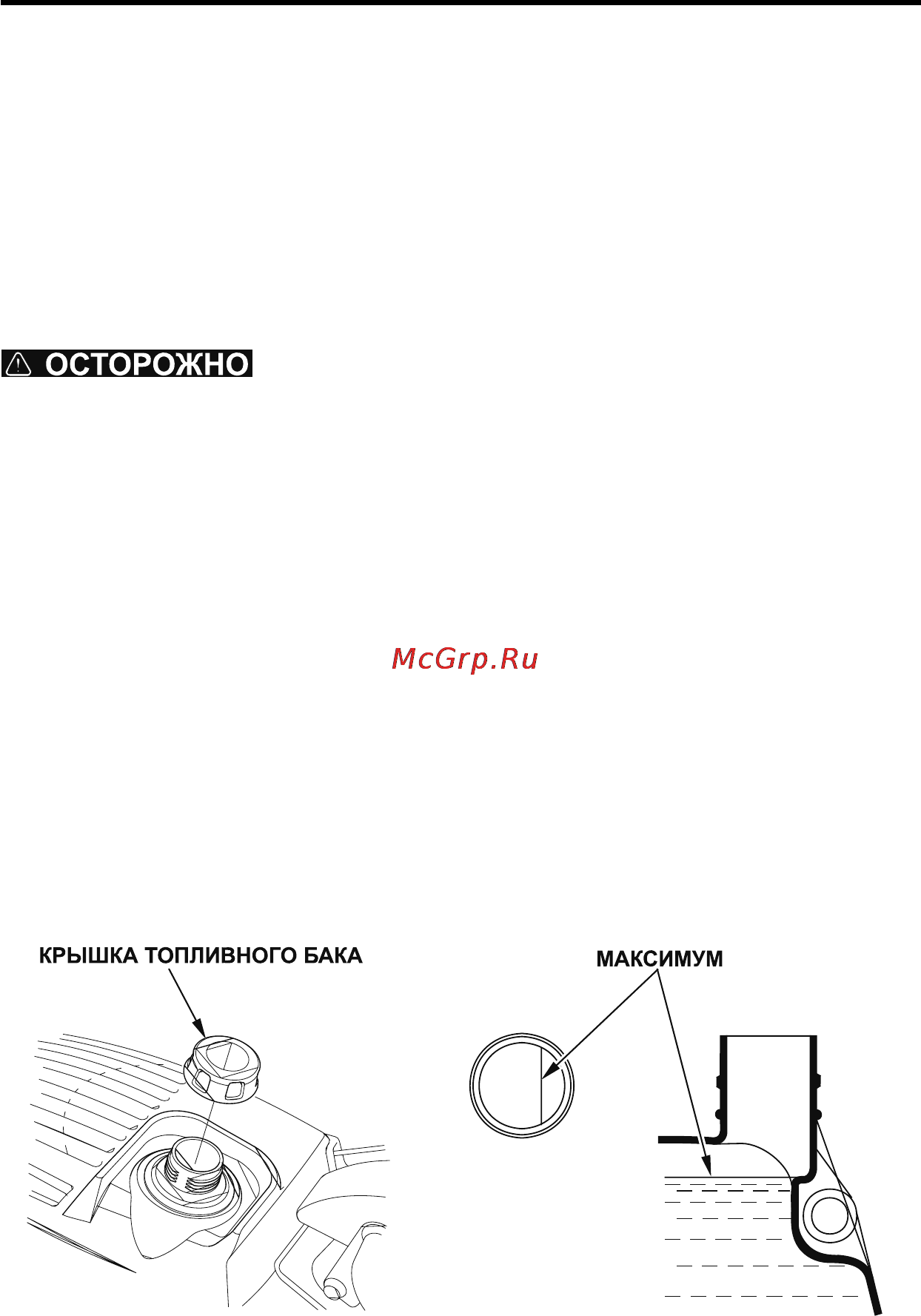

7. топливо
Заглушите двигатель и установите мотокультиватор на ровной повер-
хности с опорой на задние колеса и режущие элементы. Проверьте
уровень топлива, при необходимости долейте бензин в топливный
бак.
Используйте автомобильный неэтилированный бензин с октановым
числом не ниже 91.
Никогда не используйте застоявшийся или загрязненный бен-
зин или смесь бензина с маслом. Не допускайте попадания грязи
или воды в топливный бак.
ОСТОРОЖНО
— бензин легко воспламеняется и, при
определенных ус-
ловиях он взрывоопасен.
— топливо доливайте на
хорошо проветриваемом участ-
ке при
выключенном двигателе. Не курите, не допускайте
возгорания или
появления искр в месте заправки мото-
культиватора или
в месте хранения топлива.
— количество топлива в
баке не должно превышать вер-
хнюю отметку. После заливки бензина крепко закрутите
крышку топливного бака.
— не разливайте бензин. Разлитое горючее или
его пары
могут воспламениться. Если Вы все
же пролили бензин,
дождитесь, пока он испарится, только после этого начи-
найте работу.
— не допускайте попадания бензина на
кожу, не вдыхай-
те пары бензина. ХРАНИТЕ ТОПЛИВО В
НЕДОСТУПНОМ
ДЛЯ ДЕТЕЙ МЕСТЕ.
Объем топливного бака: 1,8 л
После заправки мотокультиватора крепко закрутите крышку топлив-
ного бака.
