5454 5555
• Прикрепите погрузочный настил к прицепу или другому транспорт-
ному средству.
• Встаньте посередине настила. Убедитесь в том, что колеса мото-
культиватора параллельны краям настила.
• Во время погрузки / разгрузки мотокультиватора не отпускайте рычаг
сцепления. Иначе аппарат может произвольно начать движение.
•Установите рычаг переключения передач в положение 1. Убедитесь
в том, что фрезы не вращаются
•Установите рычаг управления дифференциальным механизмом
в положение «Блок.» («LOCK»)
•Установите рычаг переключения передач в положение «Вперед»
(«FORWARD») для погрузки или в положение «Назад» («REVERSE»)
для разгрузки мотокультиватора.
• Запустите двигатель и оставьте его работать на холостых оборотах
в течение 2-3 мин.
3.крепко привяжите мотокультиватор к платформе прицепа верев-
кой, пропустив ее через рукоятку управления и переднюю защитную
трубку.
4.во избежание утечки топлива: слейте топливо из карбюратора
(см. стр. 55), убедитесь в том, что топливный клапан находится в по-
ложении «Выкл.» («OFF»), установите ровно мотокультиватор.
Хранение
Перед постановкой мотокультиватора на длительное хранение:
• убедитесь в том, что место, предназначенное для хранения мото-
культиватора, не слишком влажное и не пыльное
1.слейте топливо:
:
При определенных условиях бензин взрыво- и
огнеопа-
сен. Не
курите и не допускайте возгорания при сливе топ-
лива.
a.слейте топливо из бензобака
b.установите топливный клапан в положение «Откр.» («OPEN»)

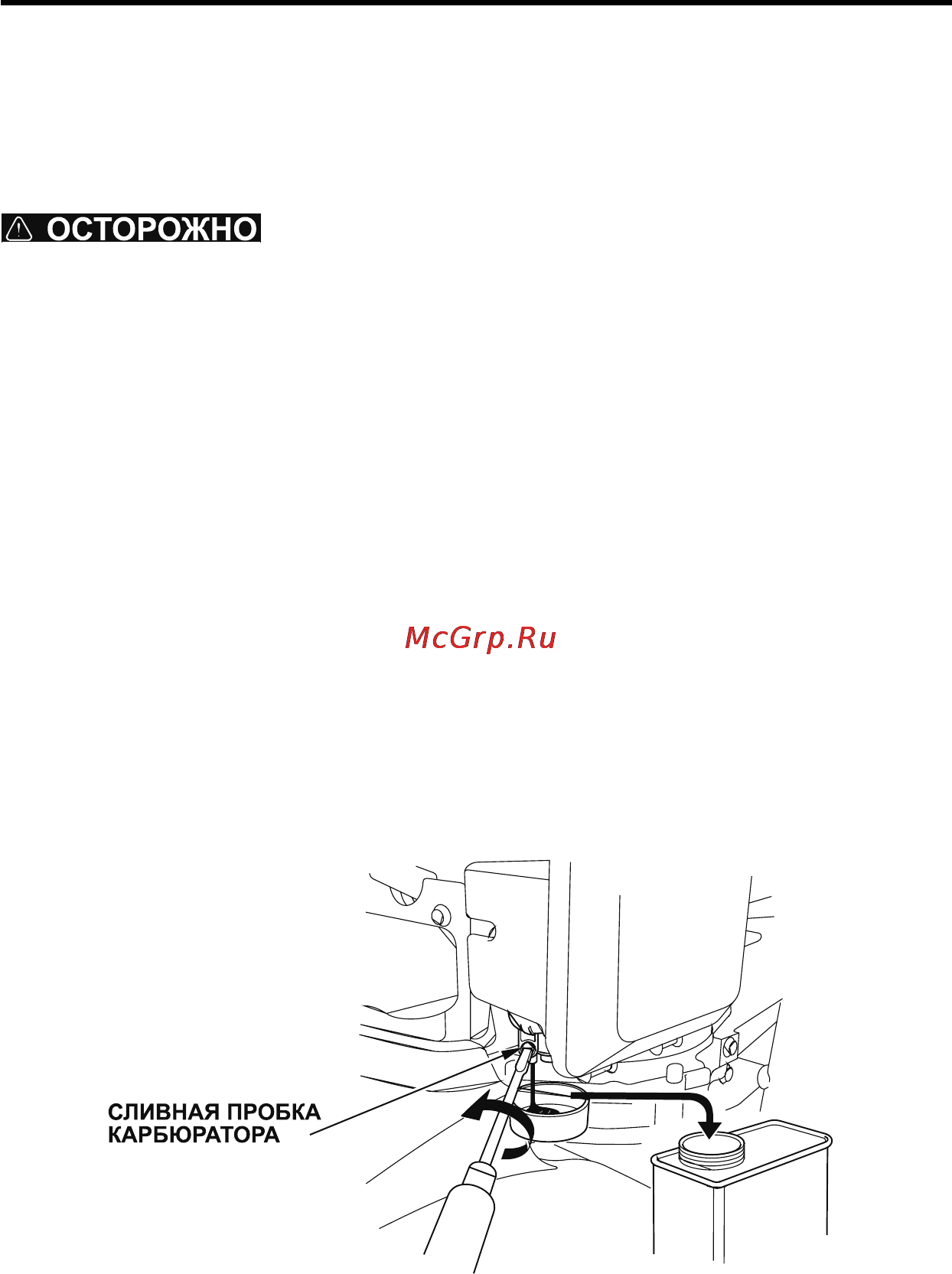

c.ослабьте сливной болт карбюратора и слейте топливо в специаль-
ную емкость
d.плотно закрутите сливной болт карбюратора и переведите топлив-
ный клапан в положение «Выкл.» («OFF»)
2.смените моторное масло (см. стр. 35).
3.вычистите воздушный фильтр (см. стр. 36).
4.потяните шнур стартера до тех пор, пока не почувствуете сопро-
тивление. Выпускной и впускной клапаны будут заблокированы,
что обезопасит двигатель от внутренней коррозии.
5.установите воздушную заслонку в положение «Закрыто»
(«CLOSE»).
6.все места, подверженные ржавчине, следует покрыть тонким сло-
ем масла. Накройте
мотокультиватор и оставьте его на ровном чис-
том месте.
