ВНИМАНИЕ:
•После использования мотокультиватора дайте двигате-
лю остыть в
течение не менее 30 минут, после этого при-
ступайте к
чистке.
•Чистку вращающихся элементов и
фрез производите
в
плотных перчатках.
•Чистку мотокультиватора производите на
ровной повер-
хности.
1.удалите грязь, остатки травы и посторонние предметы с вращаю-
щихся элементов и с корпуса мотокультиватора.
2.удалите грязь и пыль с поверхности вокруг воздушного фильтра.
3.помойте мотокультиватор, включая фрезы.
4.двигатель следует промывать руками. Избегайте попадания воды
внутрь воздушного фильтра.
ПРИМЕЧАНИЕ:
Если Вы моете мотокультиватор при помощи шланга или устройс-
тва, подающего воду под давлением, следите за тем, чтобы вода
не попала на рычаги управления и электрические провода, а также
на воздушный фильтр и глушитель.
5.помыв мотокультиватор, вытрите насухо все доступные места.
IX. ОБСЛУЖИВАНИЕ ПОСЛЕ ЭКСПЛУАТАЦИИ
X. ТРАНСПОРТИРОВКА / ХРАНЕНИЕ
Транспортировка
:
При определенных условиях бензин взрыво- и
огнеопа-
сен. Не
курите и не допускайте возгорания рядом с мото-
культиватором.
ВНИМАНИЕ:
От эксплуатации мотокультиватора до
погрузки аппара-
та на
прицеп или другое транспортное средство должно
пройти не
менее 15 минут. Неостывший двигатель и вы-
хлопная система могут спровоцировать возгорание.
• Не допускайте падения мотокультиватора во время транспортиров-
ки.
•Для транспортировки используйте прицеп или транспортное средс-
тво, которое предназначено для перевозки грузов подобного веса
и размера
Погрузка:
1.установите переднее колесо в самое высокое положение (см. стр. 23)
2.погрузите мотокультиватор на платформу и ровно его установите
:
Для погрузки / разгрузки всегда используйте погрузочный настил.
Во избежание падения идите по нему медленно, не бегите.
• Припаркуйте транспортное средство (прицеп и т. д.) на ровной пло-
щадке. Погрузите / разгрузите мотокультиватор при помощи погрузоч-
ного настила. Будьте осторожны.

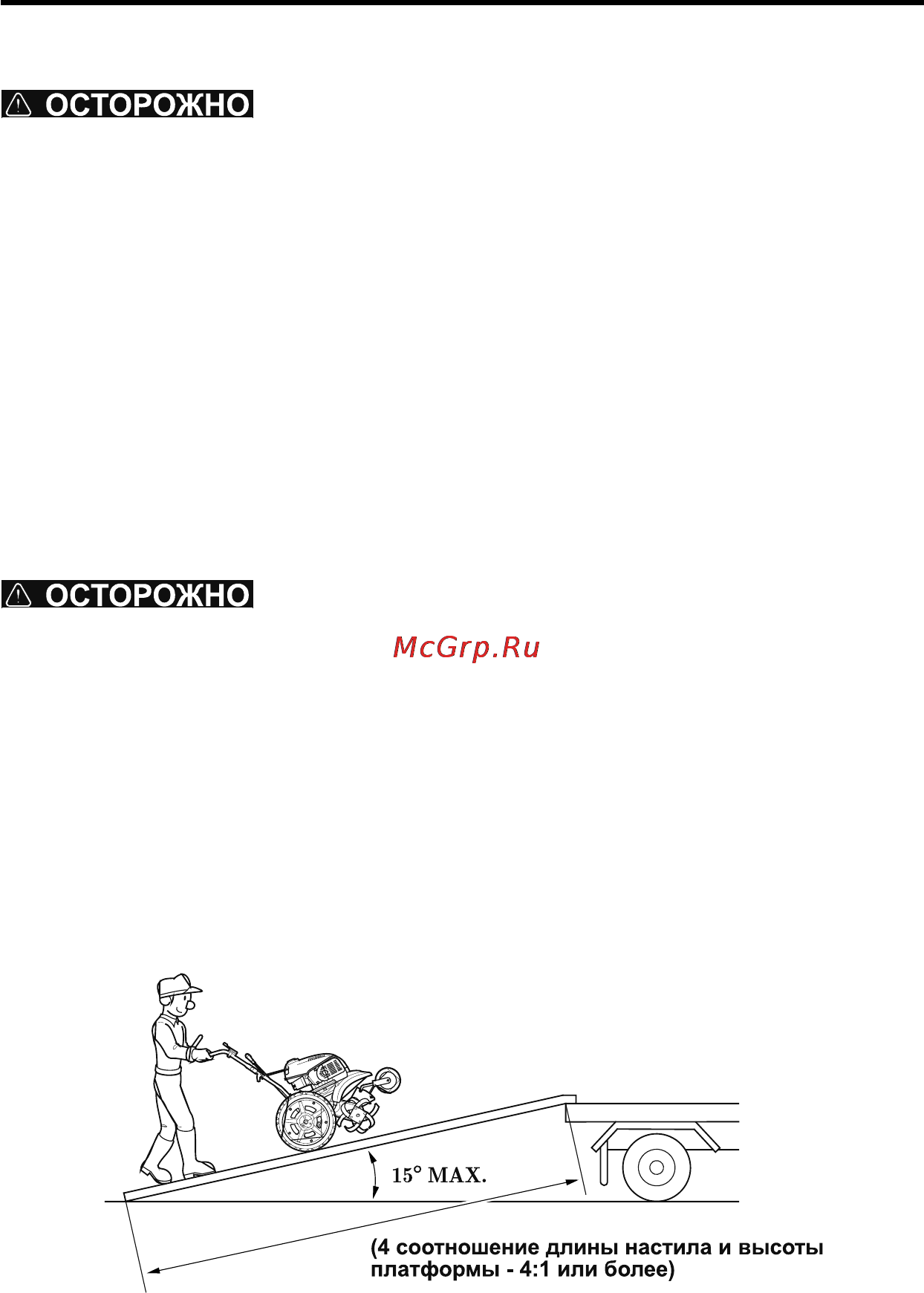

• Используйте прочный погрузочный настил, который выдержит вес
мотокультиватора. Выберите длинный настил, угол наклона ко-
торого по отношению к земле при погрузке не превышал бы 15 %.
Настил не должен скользить, а также должен быть оборудован крю-
ками для надежного крепления к прицепу. Его ширина не может быть
меньше ширины мотокультиватора. (Помните: настил должен быть
по меньшей мере в 4 раза длиннее, чем высота прицепа).
