3030 3131

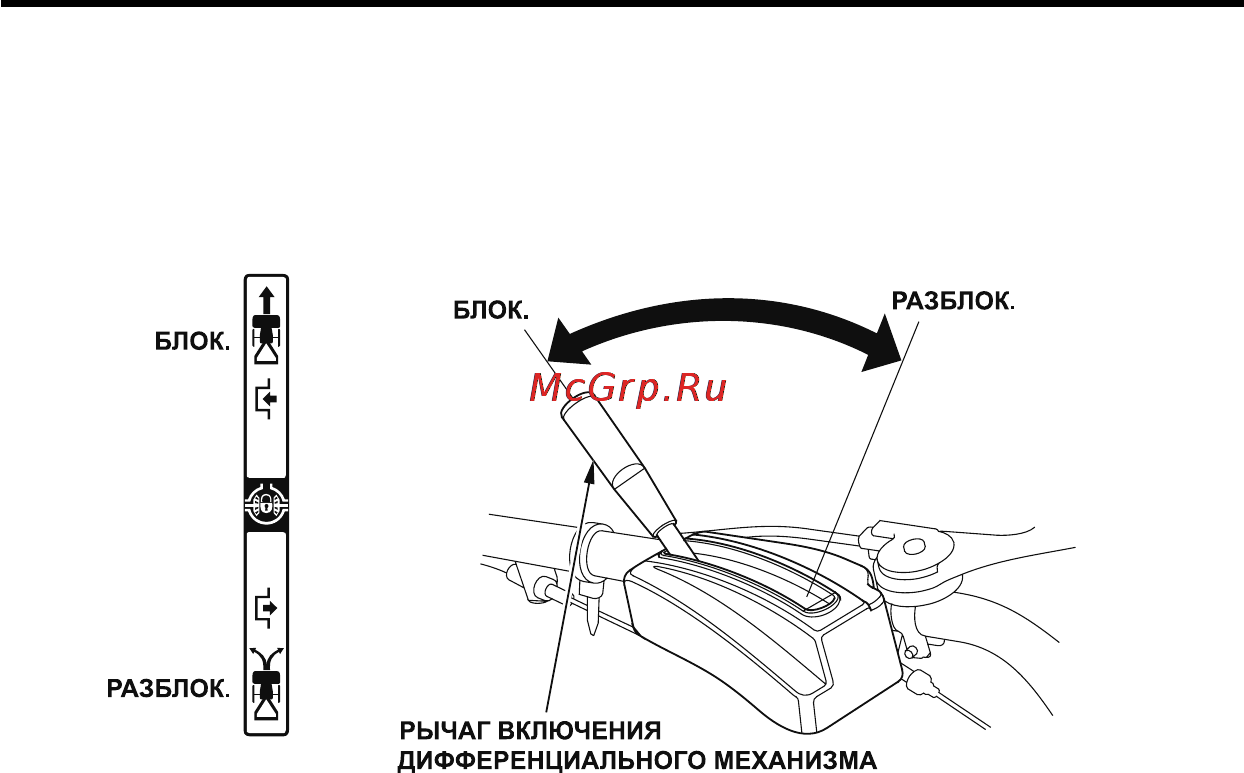

Использование дифференциального механизма
Для нормального функционирования мотокультиватора установи-
те рычаг включения дифференциального механизма в положение
«Разблок.» («UNLOCK»). Это улучшит маневренность мотокультива-
тора при поворотах.
На влажной почве, в условиях, когда одно из колес начинает бук-
совать или же когда необходимо вспахать только одну сторону об-
рабатываемого участка, установите рычаг включения дифференци-
ального механизма в положение «Блок.» («LOCK»). Это обеспечит
лучшее движение мотокультиватора по прямой.
Рычаг включения дифференциального механизма можно переклю-
чать только после того, как Вы отпустили рычаг сцепления, и аппарат
остановился.
• При перемещении мотокультиватора с места на место установи-
те рычаг включения дифференциального механизма в положение
«Разблок.» («UNLOCK»).
• Переключая рычаг включения дифференциального механизма
при прижатом рычаге сцепления, Вы можете серьезно повредить ры-
чаг сцепления. Рычаг необходимо отпустить, чтобы прекратить пода-
чу энергии от двигателя.
• При работе на склонах или неровной поверхности рычаг включения
дифференциального механизма должен быть установлен в положе-
ние «Блок.» («LOCK»).
ВНИМАНИЕ:
•Не старайтесь развернуть мотокультиватор на
большой
скорости
— аппарат может резко развернуться. В результа-
те потери управления оператор или
стоящие рядом люди
могут получить серьезные травмы.
•Не пытайтесь развернуть мотокультиватор на
склоне —
аппарат может резко развернуться в
неожиданном направ-
лении. Это может привести к
поломке самого мотокульти-
ватора и
к порче имущества, находящегося рядом.
VII. ОСТАНОВКА ДВИГАТЕЛЯ
• В экстренном случае:
Переведите рычаг запуска двигателя в положение «OFF” («Выкл.»).
• В обычном режиме:
1.отпустите рычаг сцепления, чтобы энергия от двигателя перестала
поступать.
2.переведите рычаг управления дроссельной заслонкой на мини-
мальный уровень и уменьшите скорость двигателя.
