4242 4343

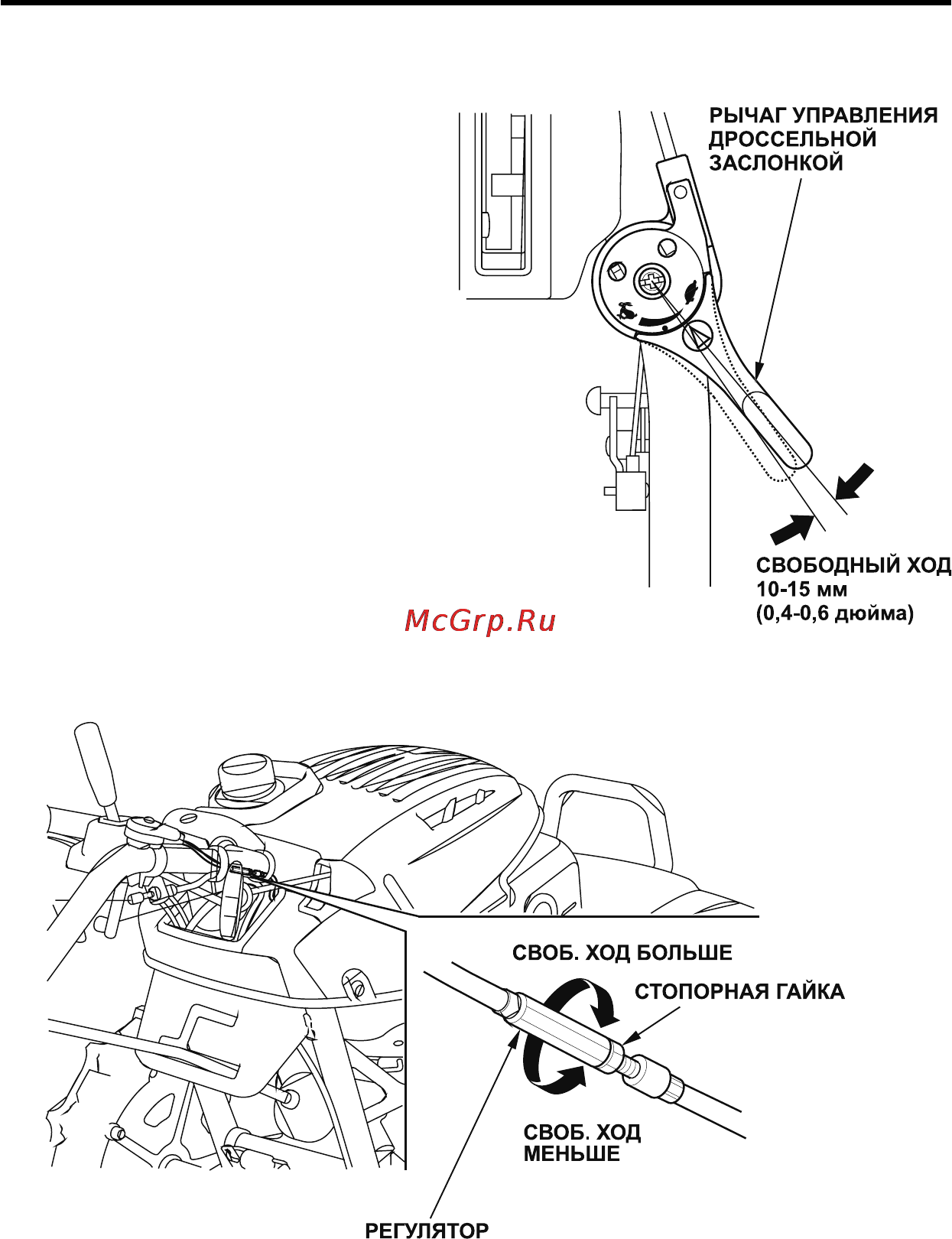

Регулировка троса управления дроссельной заслонкой
1.Устан овите рычаг управле -
ния дроссельной заслонкой
в положение «Медленно».
2.Проверьте свободный ход
рычага управления дрос-
сельной заслонкой. На кон-
це рычага он должен со-
ставлять 10-15 мм (0,4-0,6
дюйма)
3.если корректировка необ-
ходима: ослабьте стопор-
ную гайку и, поворачивая
регулятор, установите нуж-
ные параметры свободного
хода рычага
4.плотно закрутите стопор-
ную гайку
Регулировка троса рычага сцепления
1.установите рычаг сцепления в положение «Вкл.». Проверьте расстоя-
ние между двумя последними спиралями пружины сцепления, как пока-
зано на рис. Оно должно составлять от 2,5 до 3,5 мм (0,10-0,14 дюйма).
2.если корректировка необходима: установите рычаг сцепления в по-
ложение «Вкл.».
3.ослабьте стопорную гайку. Поворачивайте регулировочную гайку,
пока не будут достигнуты необходимые показатели натяжения пру-
жины сцепления.
4.плотно закрутите стопорную гайку.
