ПРИМЕЧАНИЕ:
Бензин быстро приходит в негодность под воздействием некоторых
факторов: света, температуры, длительного хранения.
В худшем случае, бензин может загрязниться в течение одного ме-
сяца.
Применение загрязненного бензина может привести к повреждению
двигателя (засорению карбюратора, клапанов). На повреждения,
вызванные применением некачественного топлива, гарантийный ре-
монт не распространяется.
Во избежание подобных повреждений, пожалуйста, следуйте неко-
торым рекомендациям:
- используйте только определенные марки бензина (см. стр. 15).
- для более медленной порчи бензина используйте для его хранения
специальную тару.
- если Вы не предполагаете использовать мотокультиватор в тече-
ние длительного времени (более 1 месяца), слейте бензин из топ-
ливного бака и карбюратора (см. стр. 54).
Спиртсодержащий бензин
Если Вы используете спиртсодержащий бензин (бензоспирт), убеди-
тесь, что его октановое число, по крайней мере, не меньше рекомен-
дованного Компанией «Хонда». Существует два вида бензоспирта:
с добавлением этанола и с добавлением метанола.
Не используйте бензоспирт с содержанием этанола более 10 %.
Не используйте бензоспирт, содержащий метанол (метиловый спирт)
и не содержащий замедлителей коррозии метанола.
ПРИМЕЧАНИЕ:
- повреждение системы подачи топлива или двигателя, вызванное
использованием спиртсодержащего бензина, не является основани-
ем для гарантийного ремонта.
Компания «Хонда» не может рекомендовать применение бензина,
содержащего метанол, поскольку его пригодность до сих пор не оче-
видна.
Покупая бензин в незнакомом Вам месте, убедитесь, что этот бен-
зин не содержит спирта. В противном случае необходимо выяснить,
сколько и какого именно спирта содержит топливо.
Если при использовании бензоспирта, мотокультиватор плохо рабо-
тает, перейдите на использование топлива, не содержащего спирта.

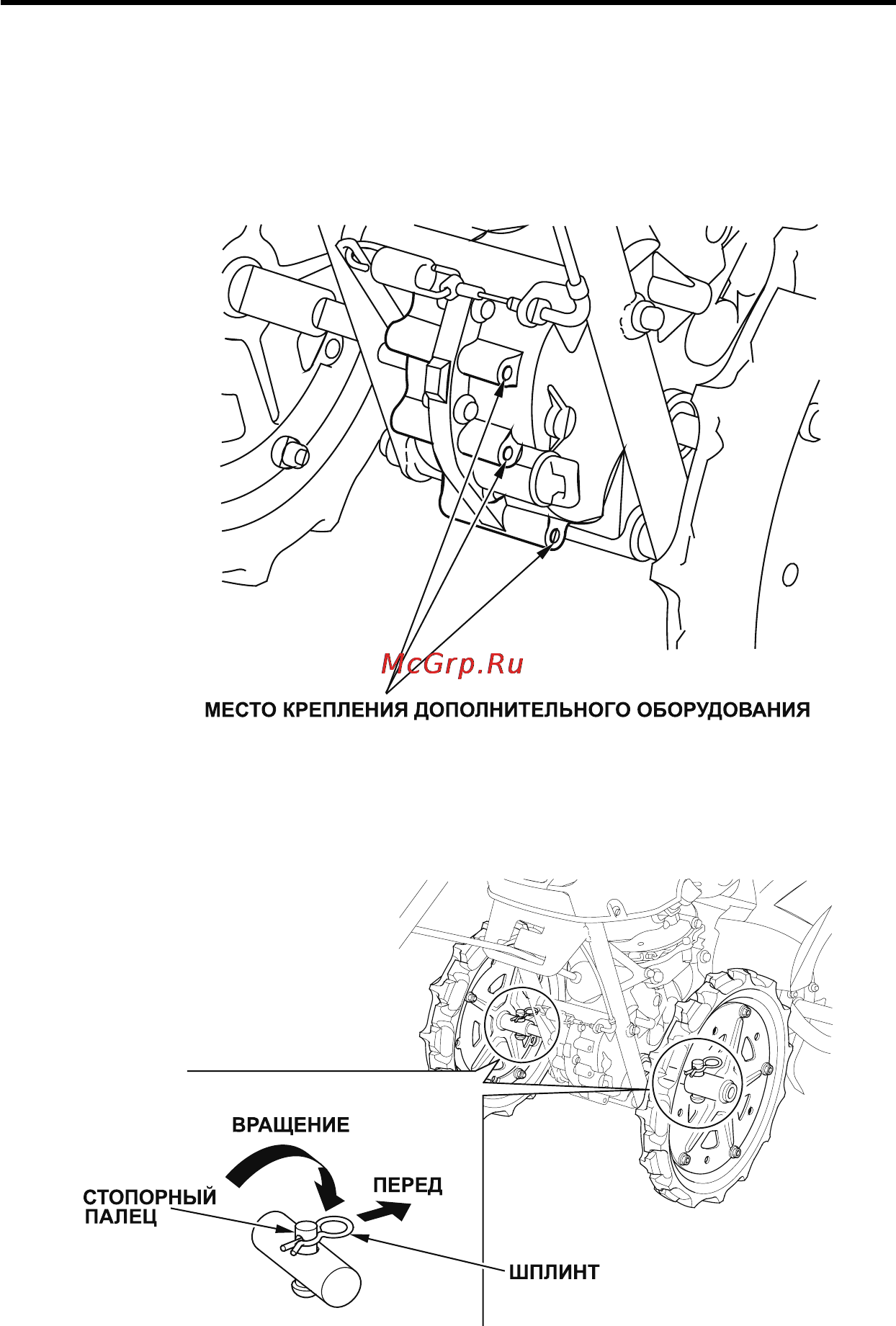

8. дополнительные детали и устройства
Для присоединения дополнительных деталей к мотокультивато-
ру следуйте инструкциям, прилагаемым к дополнительным дета-
лям. Если возникнут какие-либо сложности, обратитесь к дилеру
Компании «Хонда».
9.
Стопорный палец
Убедитесь, что стопорный палец и шплинт надежно закреплены.
