Регулировка троса дифференциального механизма
1.установите рычаг включения дифференциального механизма в по-
ложение «Вкл.»
2.Проверьте свободный ход рычага включения дифференциального
механизма. На конце рычага они должен составлять 1-5 мм (0,04-0,20
дюйма).
3.если корректировка необходима: ослабьте стопорную гайку, отре-
гулируйте свободный ход рычага с помощью регулировочной гайки.
4.крепко закрутите стопорную гайку.

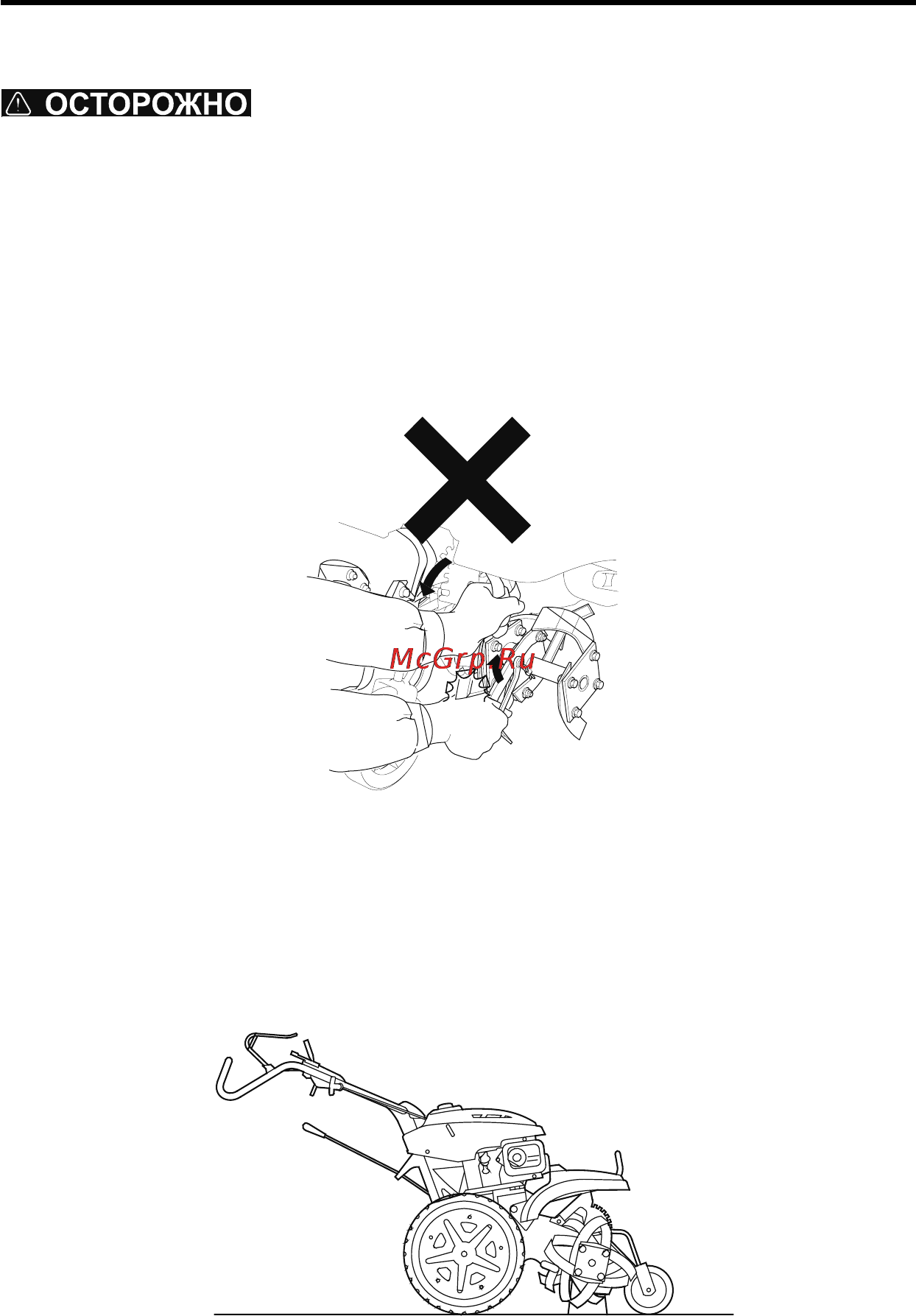

Проверка и замена фрез
•для работы обязательно используйте плотные перчатки
•проверку или
замену фрез осуществляйте на ровном
месте при
выключенном двигателе. Во избежание непро-
извольного запуска двигателя снимите высоковольтный
провод со
свечи зажигания.
•Во избежание деформации фрез подложите под
них де-
ревянный блок.
•Внутренние и
внешние фрезы вращаются в противопо-
ложных направлениях. При
замене фрез будьте осторож-
ны: при
поворачивании фрез Вы можете пораниться.
Перед проверкой или заменой деталей установите переднее колесо
мотокультиватора в нижнее положение, используемое для транспор-
тировки (см. стр. 23). Поставьте мотокультиватор на ровную твер-
дую поверхность. Убедитесь, что аппарат произвольно не двинется
с места.
