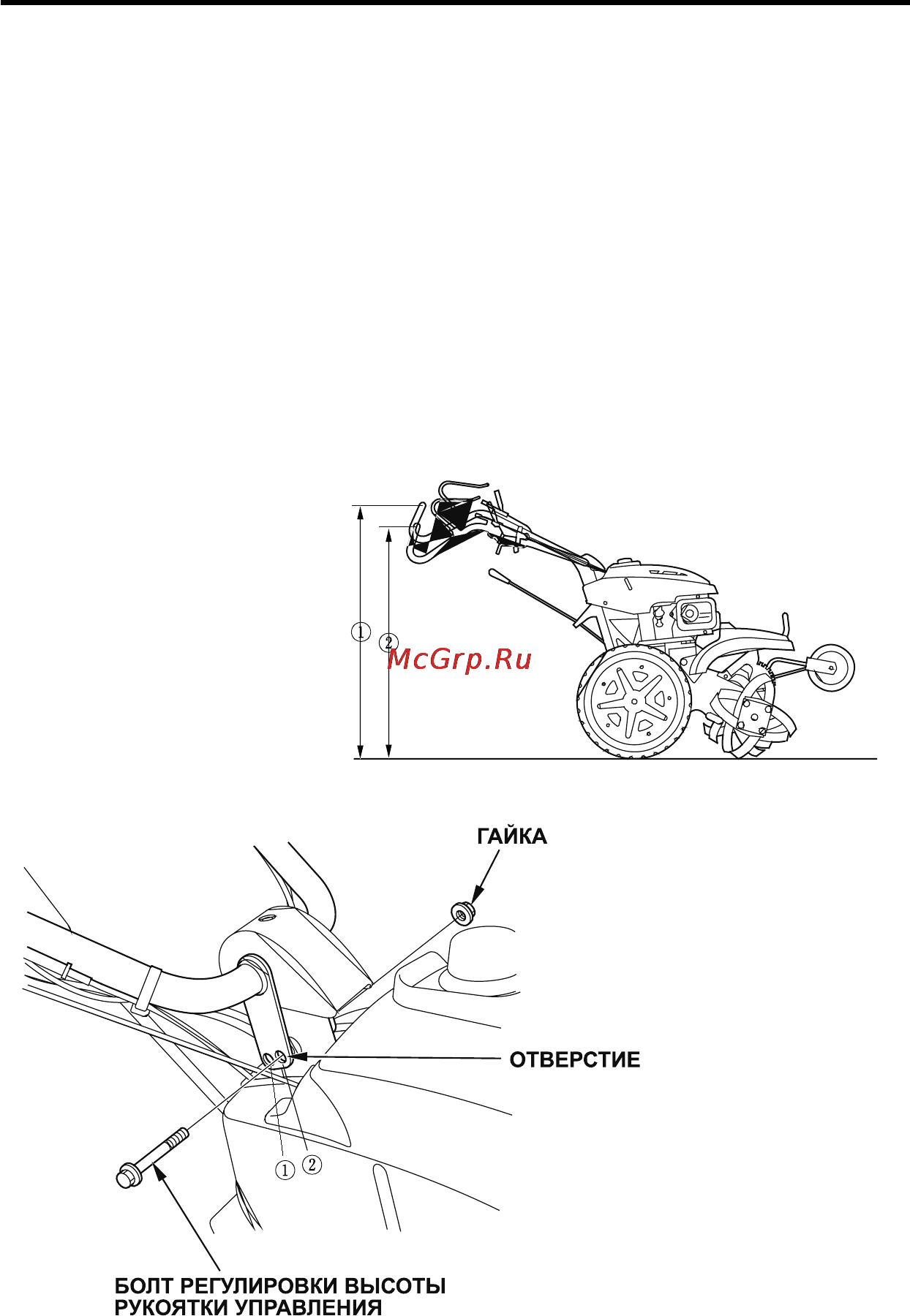

Регулировка положения рукоятки
Рукоятка может быть установлена на два уровня высоты — высо-
кий («HIGH») и низкий («LOW») в зависимости от характера работы
или роста оператора.
1.Поставьте мотокультиватор на ровную твердую поверхность с опо-
ром на задние колеса и режущие элементы;
2.снимите гайку и выньте болт, регулирующий высоту рукоятки уп-
равления;
3.установите рукоятку в нужную позицию. Вставьте болт в отверстия
и крепко закрутите гайку.
Высота рукоятки:
1)950 мм (37,4 дюйма)
2)835 мм (32,9 дюйма)
Установка ширины обработки
В зависимости от выполняемого вида работ ширину обработки поч-
вы можно увеличивать путем смещения задних колес в сторону.
1.установите мотокультиватор на ровной твердой поверхности.
Под коробку передач необходимо подложить блок так, чтобы задние
колеса не касались земли;
2.отсоедините шплинт, выньте стопорный палец и снимите задние
колеса.
3.наденьте задние колеса.
4.вставьте в отверстия стопорный палец и закрепите его с помощью
шплинта. Убедитесь, что правое и левое колеса установлены сим-
метрично.
1)ширина (внутренняя сторона): 280 мм (11 дюймов)
2)ширина (внешняя сторона): 410 мм (16 дюймов)
