Мотокультиватор плохо обрабатывает землю
№ Причина Способ устранения См. стр.
1Рычаг включения диффе-
ренциального механизма
Установите рычаг в положение
«Блок.» («LOCK»)
30
2 Воздушная заслонка Установите заслонку в положение
«Откр.» («OPEN»)
21
3 Переднее колесо Установите переднее колесо в по-
ложение, соответствующее выбран-
ной глубине обработки почвы
23
4 Задние колеса Задние колеса должны быть уста-
новлены симметрично
25
5Высота рукоятки управ-
ления
Установите рукоятку управления
на нужную высоту
24
6 Соединения Плотно закрутите все болты и гайки 18
7Вращающийся меха-
низм
Удалите посторонние предметы (траву
и т. д.) из вращающегося механизма
45-46
8Фрезы Правильно зафиксируйте фрезы 50
9 Трос сцепления Отрегулируйте трос сцепления 43
10 Скорость двигателя При слишком маленькой скоро-
сти двигателя ее можно увеличить
при помощи рычага управления
дроссельной заслонкой
-
11 Трос управ л ени я д рос-
сельной заслонкой
Установите допустимые параметры
свободного хода рычага управле-
ния дроссельной заслонкой
42
Дифференциальный механизм работает неправильно
№ Причина Способ устранения См. стр.
1Рычаг включения диффе-
ренциального механизма
Прочитайте инструкцию 30

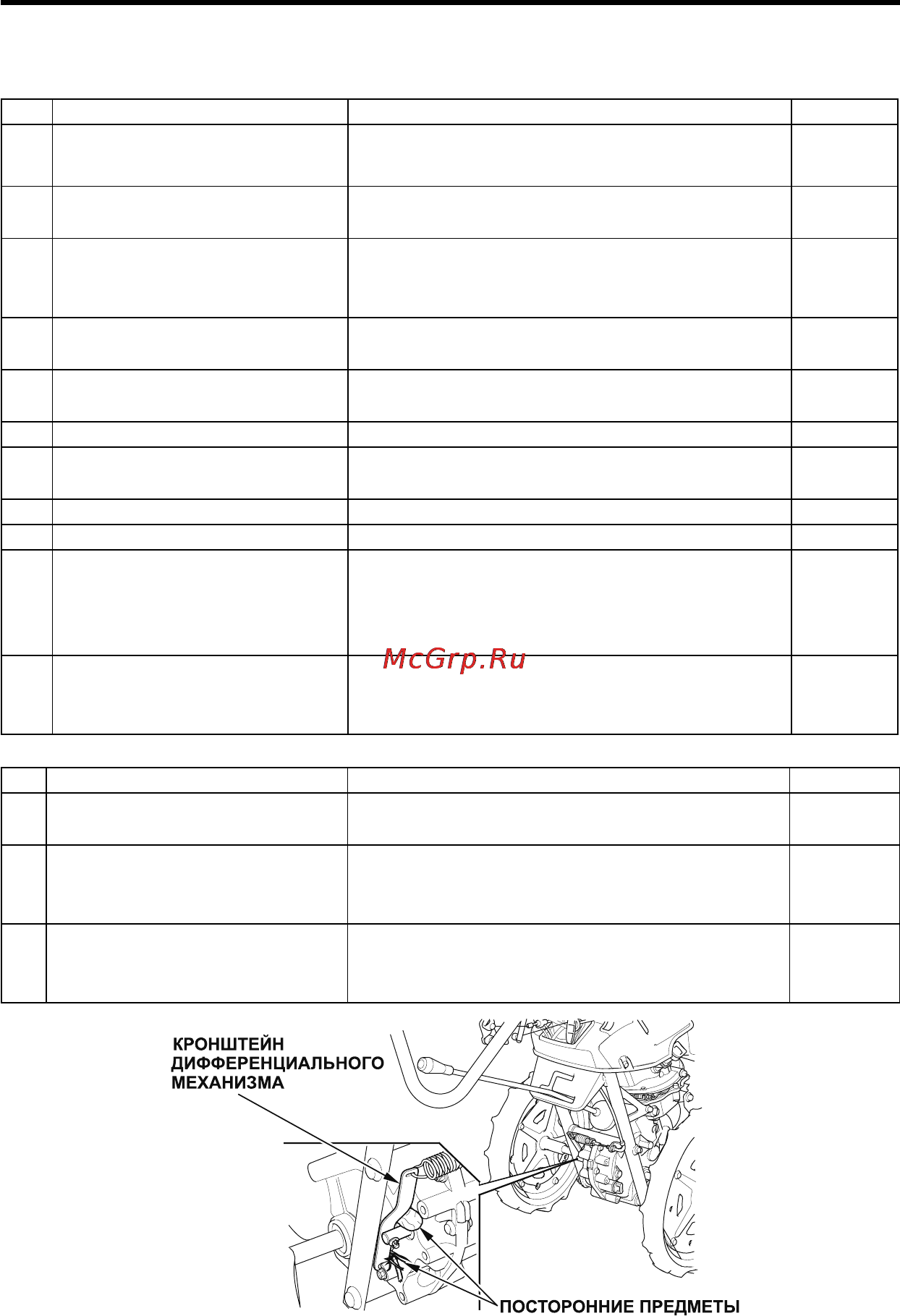

2Кронштейн дифферен-
циального механизма
В случае необходимости удалите за-
стрявшие рядом с кронштейном пос-
торонние предметы (камни и т. д.)
См.
ниже
3Трос включения диф-
ференциального меха-
низма
Отрегулируйте свободный ход тро-
са управления дифференциальным
механизмом
44
XII. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Габариты и вес
Модель FF500
Предельная длина 1 730 мм (68,1 дюймов)
Предельная ширина 585 мм (23,0 дюйма)
Максимальная высота 1 045 мм (41,1 дюймов)
Масса (без топлива и масла) 77 кг (170 ф)
Двигатель
Модель
Тип 4-тактный, одноцилин д р овый
Объем 160 куб см. (9,8 куб. дюйма)
Ствол X поршень 64 x 50 мм (2,52 x 1,97 дюйма)
Система охлаждения Воздушное
Система зажигания Транзисторно-индукционная
Свеча зажигания BPR6ES (NGK)
Объем бака моторного масла 0,55 л
Объем топливного бака 1,8 л
Коэффициент сжатия 8.5: 1
Уровень шума и вибрация
Уровень звукового давления
(протестировано EN709)
79 дБ
Гарантированный уровень звука
(пр отес тиро вано 20 00 / 14 / ЕС)
93 дБ
Вибрация (протестировано
EN709)
5,3 m / s
2
ПРИМЕЧАНИЕ:
Технические характеристики могут быть изменены без предвари-
тельного уведомления
