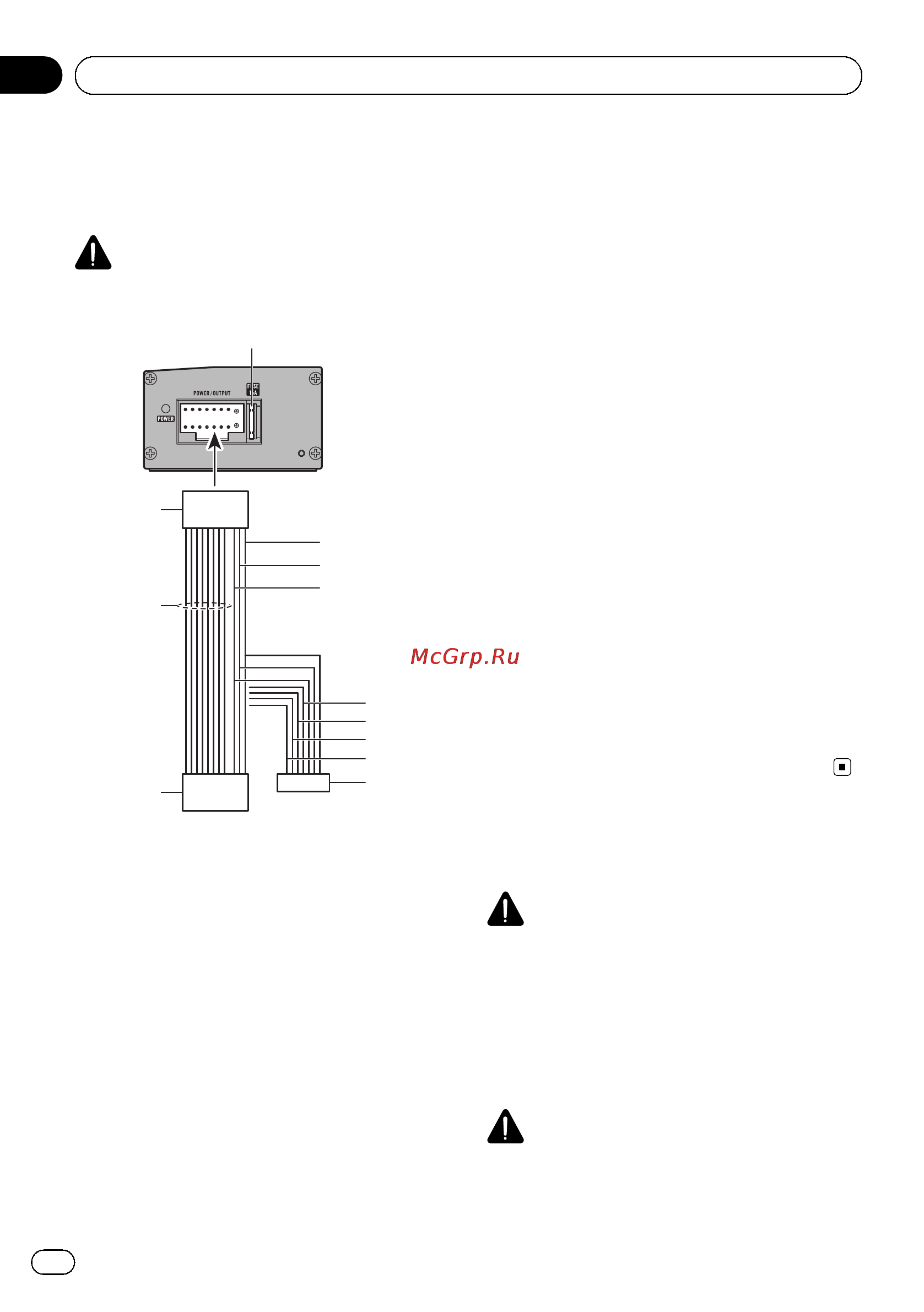

Connexion du cordon
d’alimentation et des haut-
parleurs
PRÉCAUTION
Connectez le cordon jaune à la borne reliant au
fusible du véhicule.
1
2
3
c
b
4
5
6
7
8
9
a
1 Fusible 15 A × 1
2 Vers l’entrée cordon d’alimentation
3 Cordon des haut-parleurs
Blanc : Avant gauche +
Blanc/noir : Avant gauche *
Gris : Avant droite +
Gris/noir : Avant droite *
Vert : Arrière gauche +
Vert/noir : Arrière gauche *
Violet : Arrière droite +
Violet/noir: Arrière droite *
4 Noir (masse du châssis)
5 Jaune
Connectez à la borne d’alimentation 12 V per-
manente.
6 Bleu/blanc
Connectez à la borne de commande du sys-
tème stéréo du véhicule.
7 Rouge
Connectez à la borne contrôlée par le contact
d’allumage (12 V CC).
8 Orange/blanc
Connectez à la borne du commutateur d’éclai-
rage.
9 Jaune/noir
Si vous utilisez un équipement avec la fonc-
tion Coupure du son, câblez ce fil au fil Cou-
pure Audio de cet équipement. Sinon, ne
connectez rien au fil Coupure Audio.
a Rose
Connectez à l’entrée du signal de vitesse du
véhicule.
b Connecteur ISO (alimentation)
Connectez à la borne d’alimentation du sys-
tème stéréo du véhicule.
c Connecteur ISO (haut-parleur)
Connectez à la borne des haut-parleurs du
système stéréo du véhicule.
Remarque
Le commutateur INPUT SELECT (sélection de
l’entrée) doit être réglé. Pour plus de détails, re-
portez-vous à la page 15, Réglage de l’appareil.
Avant de connecter
l’amplificateur
ATTENTION
! Fixez le câblage avec des serre-fils ou de la
bande adhésive. Pour protéger le câblage, en-
roulez les sections en contact avec des pièces
en métal dans du ruban adhésif.
! Ne découpez jamais l’isolation de l’alimenta-
tion pour alimenter d’autres équipements. La
capacité en courant du fil est limitée.
PRÉCAUTION
! Ne raccourcissez jamais aucun fil, faute de
quoi le circuit de protection risque de fonc-
tionner de manière incorrecte.
<5707000009400>16
Fr
16
Section
03
Connexion des appareils
