Black plate (20,1)
Vers la borne d’entrée des signaux de cet ap-
pareil.
3 Entrée avant RCA
4 Câbles RCA (vendus séparément)
5 Système stéréo de véhicule avec jacks de sor-
tie RCA

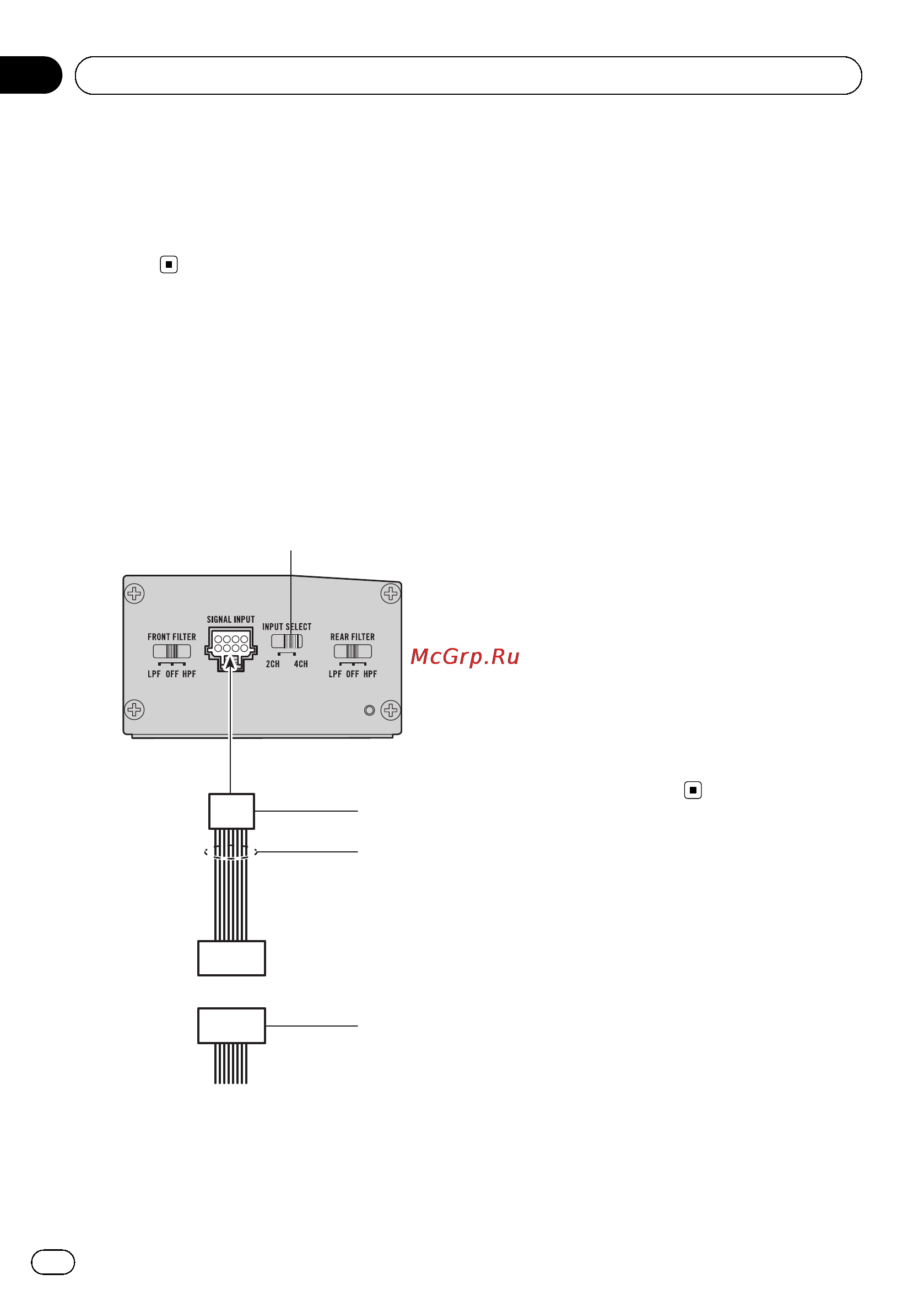

Connexions lors de
l’utilisation du fil d’entrée
des haut-parleurs
Connectez les fils de sortie des haut-parleurs
du système stéréo du véhicule à l’amplifica-
teur à l’aide du cordon d’entrée des haut-par-
leurs fourni.
2
3
4
1
1 Commutateur INPUT SELECT (sélection de
l’entrée)
2 Cordon d’entrée des haut-parleurs
Vers la borne d’entrée des signaux de cet ap-
pareil.
3 Cordon des haut-parleurs
— Blanc/noir : Haut-parleur avant, gauche
*
— Blanc : Haut-parleur avant, gauche +
— Gris/noir : Haut-parleur avant, droit *
— Gris : Haut-parleur avant, droit +
— Vert/noir : Haut-parleur arrière, gauche
*
— Vert : Haut-parleur arrière, gauche +
— Violet/noir : Haut-parleur arrière, droit *
— Violet : Haut-parleur arrière, droit +
4 Connecteur ISO
Remarque
Si les fils d’entrée des haut-parleurs d’un appareil
central sont connectés à cet amplificateur, l’am-
plificateur se met automatiquement en service
lorsque l’appareil central est mis en service.
Lorsque l’appareil central est mis hors service,
l’amplificateur se met automatiquement hors ser-
vice. Cette fonction peut ne pas fonctionner avec
certains appareils centraux. Dans ce cas, assu-
rez-vous que le canal avant gauche est connecté
correctement. Si la fonction ne fonctionne pas,
utilisez un fil de télécommande du système. Si
plusieurs amplificateurs doivent être connectés
ensemble de manière synchrone, reliez l’appareil
central et tous les amplificateurs via le fil de la té-
lécommande du système.
<5707000009400>20
Fr
20
Section
03
Connexion des appareils
