Black plate (18,1)
Connexions lors de
l’utilisation du jack
d’entrée RCA

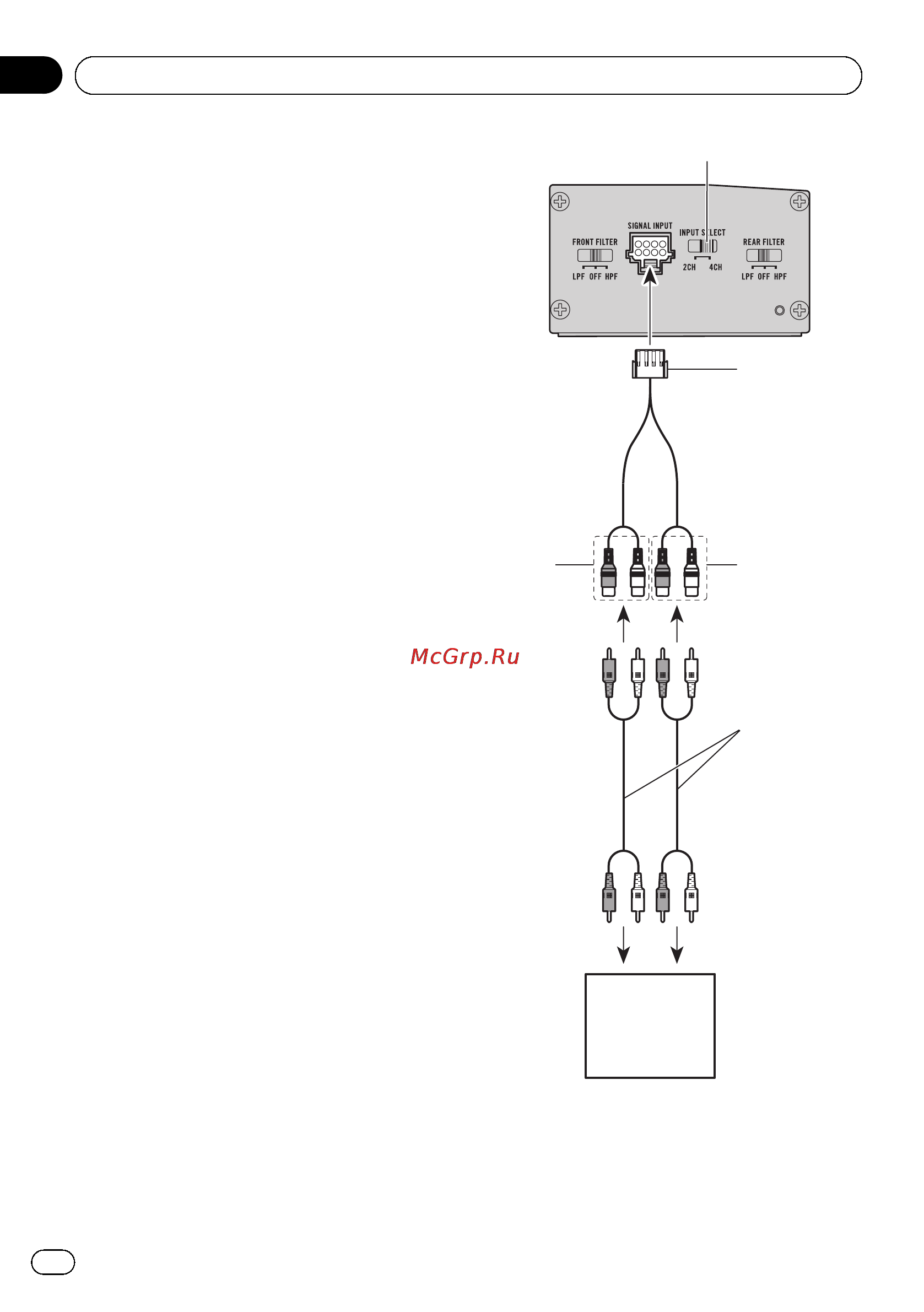

Connectez le jack de sortie RCA du système
stéréo du véhicule et le jack d’entrée RCA de
l’amplificateur.
! Ne connectez pas le haut-parleur à la sortie
des haut-parleurs du système stéréo du vé-
hicule lors de l’utilisation du jack d’entrée
RCA.
Si le haut-parleur est connecté au système
stéréo du véhicule, l’alimentation doit être
effectuée directement depuis la batterie du
véhicule car la consommation électrique
de l’ensemble du système devient plus im-
portante.
Entrée quatre/trois canaux
! Faites glisser le commutateur
INPUT SELECT (sélection de l’entrée) en
position 4CH.
2
3 4
6 7
5
1
1 Commutateur INPUT SELECT (sélection de
l’entrée)
2 Cordon d’entrée RCA
Vers la borne d’entrée des signaux de cet ap-
pareil.
<5707000009400>18
Fr
18
Section
03
Connexion des appareils
